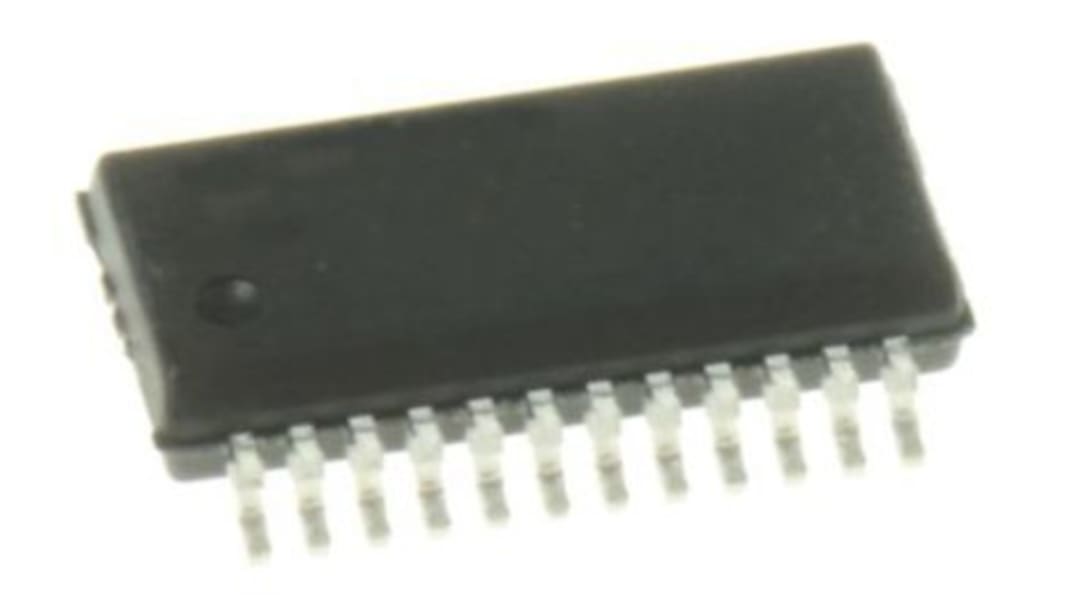

Renesas Electronics QS3861QG バススイッチ, 24-Pin 1 x 1:1 QSOP
- RS品番:
- 217-7969
- メーカー型番:
- QS3861QG
- メーカー/ブランド名:
- ルネサス エレクトロニクス
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
- RS品番:
- 217-7969
- メーカー型番:
- QS3861QG
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| プロダクトタイプ | バススイッチ | |
| 論理回路 | CMOS | |
| 構成 | 1 x 1:1 | |
| 1チップ当たりのエレメント数 | 24 | |
| 取付タイプ | 表面 | |
| 最大静止電流 | 3μA | |
| 最小電源電圧 | 2.3V | |
| パッケージ型式 | QSOP | |
| ピン数 | 24 | |
| 最大電源電圧 | 3.6V | |
| 最大伝搬遅延時間@CL | 0.25ns | |
| 最大オン状態抵抗値 | 15Ω | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 高さ | 1.47mm | |
| 規格 / 承認 | RoHS | |
| シリーズ | QS3861 | |
| 長さ | 8.7mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
プロダクトタイプ バススイッチ | ||
論理回路 CMOS | ||
構成 1 x 1:1 | ||
1チップ当たりのエレメント数 24 | ||
取付タイプ 表面 | ||
最大静止電流 3μA | ||
最小電源電圧 2.3V | ||
パッケージ型式 QSOP | ||
ピン数 24 | ||
最大電源電圧 3.6V | ||
最大伝搬遅延時間@CL 0.25ns | ||
最大オン状態抵抗値 15Ω | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
高さ 1.47mm | ||
規格 / 承認 RoHS | ||
シリーズ QS3861 | ||
長さ 8.7mm | ||
自動車規格 なし | ||
Renesas Electronics QS3861 は、高速 CMOS TTL 互換バススイッチ 10 個セットを提供します。QS3861 の低オン抵抗（ 5 Ω ）により、入力を接続できます。伝搬遅延が増えたり、グラウンドバウンスノイズを新たに生成したりすることはありません。バスイネーブル（ BE ）信号はスイッチをオンにします。QS3861 の動作温度は -40 → +85 ° C です。
VCC にダイオードを内蔵していない強化 N チャンネル FET
5 Ω の双方向スイッチで入力を出力に接続します
伝搬遅延がゼロで、グラウンドバウンスがゼロです
すべてのスイッチと制御入力にアンダーシュートクランプダイオードを装備
24 ピン QSOP 及び TSSOP パッケージで提供されます
