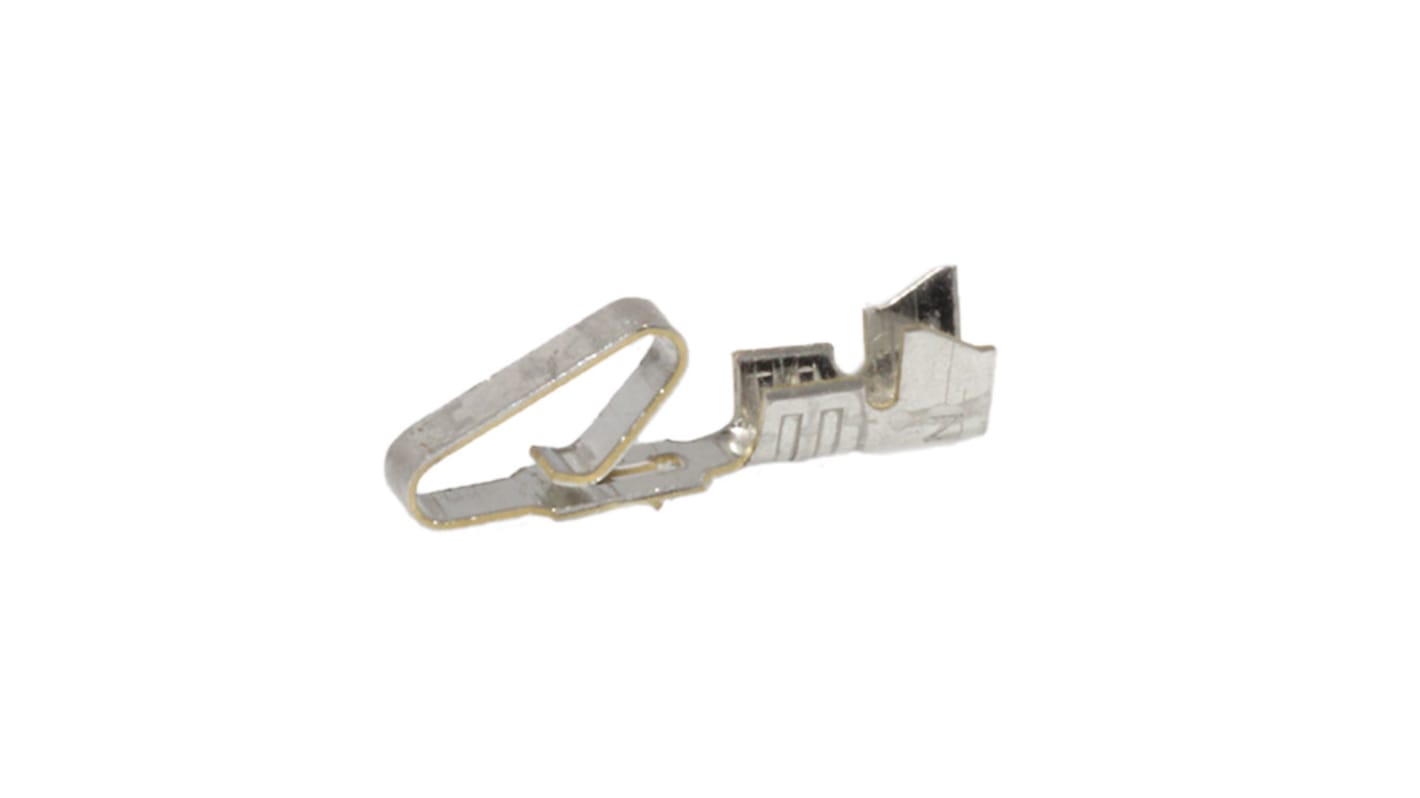

Molex 圧着端子, 24 AWG - 18 AWG, 0.2 mm² - 0.8 mm², メス, 2478, 圧着
- RS品番:
- 170-7195
- メーカー型番:
- 08-52-0071
- メーカー/ブランド名:
- Molex
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール7000個入り) 小計：*
￥65,289
(税抜)
￥71,820
(税込)
在庫情報に現在アクセスできません - 後ほどご確認ください
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 7000 - 28000 | ￥9.327 | ￥65,289 |
| 35000 - 63000 | ￥9.10 | ￥63,700 |
| 70000 - 168000 | ￥8.99 | ￥62,930 |
| 175000 - 343000 | ￥8.883 | ￥62,181 |
| 350000 + | ￥8.778 | ￥61,446 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 170-7195
- メーカー型番:
- 08-52-0071
- メーカー/ブランド名:
- Molex
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Molex | |
| プロダクトタイプ | 圧着端子 | |
| オス/メス | メス | |
| 併用可能製品 | KK 396コネクタハウジング | |
| シリーズ | 2478 | |
| 電流 | 7A | |
| コンタクトポイント材質 | 錫 | |
| 適合電線サイズAWG Min | 24AWG | |
| 適合電線サイズmm2 Min | 0.2mm² | |
| 適合電線サイズmm2 Max | 0.8mm² | |
| 適合電線サイズAWG Max | 18AWG | |
| 接触オペレーション | リン酸銅 | |
| 最大接触抵抗 | 6mΩ | |
| 動作温度 Min | 0°C | |
| 実装タイプ | 圧着 | |
| 動作温度 Max | 75°C | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド Molex | ||
プロダクトタイプ 圧着端子 | ||
オス/メス メス | ||
併用可能製品 KK 396コネクタハウジング | ||
シリーズ 2478 | ||
電流 7A | ||
コンタクトポイント材質 錫 | ||
適合電線サイズAWG Min 24AWG | ||
適合電線サイズmm2 Min 0.2mm² | ||
適合電線サイズmm2 Max 0.8mm² | ||
適合電線サイズAWG Max 18AWG | ||
接触オペレーション リン酸銅 | ||
最大接触抵抗 6mΩ | ||
動作温度 Min 0°C | ||
実装タイプ 圧着 | ||
動作温度 Max 75°C | ||
規格 / 承認 No | ||
- COO（原産国）:
- IN
18～26AWG圧着、メス、コネクタ端子
モレックスの2478/2578シリーズのコネクタコンタクトは、デュアルカンチレバー設計が特徴です。角型ポストのコンタクト部は、スプリング状のコンタクトを通じてオスピンヘッダーと接続を維持します。ロックタングにより、一度ハウジングに取付けられた端子の逆戻りを防止します。
特長:
• ワイヤーゲージ：18～26 AWG
• 真鍮またはリン青銅
• 錫または金コンタクトめっき
用途:
• 自動車産業
• 産業用 / 家電機器
• データ/コンピューティング
• 医療業界
• 通信
• ネットワーク
3.96 mm Molex KK製品
Note
2478シリーズ
