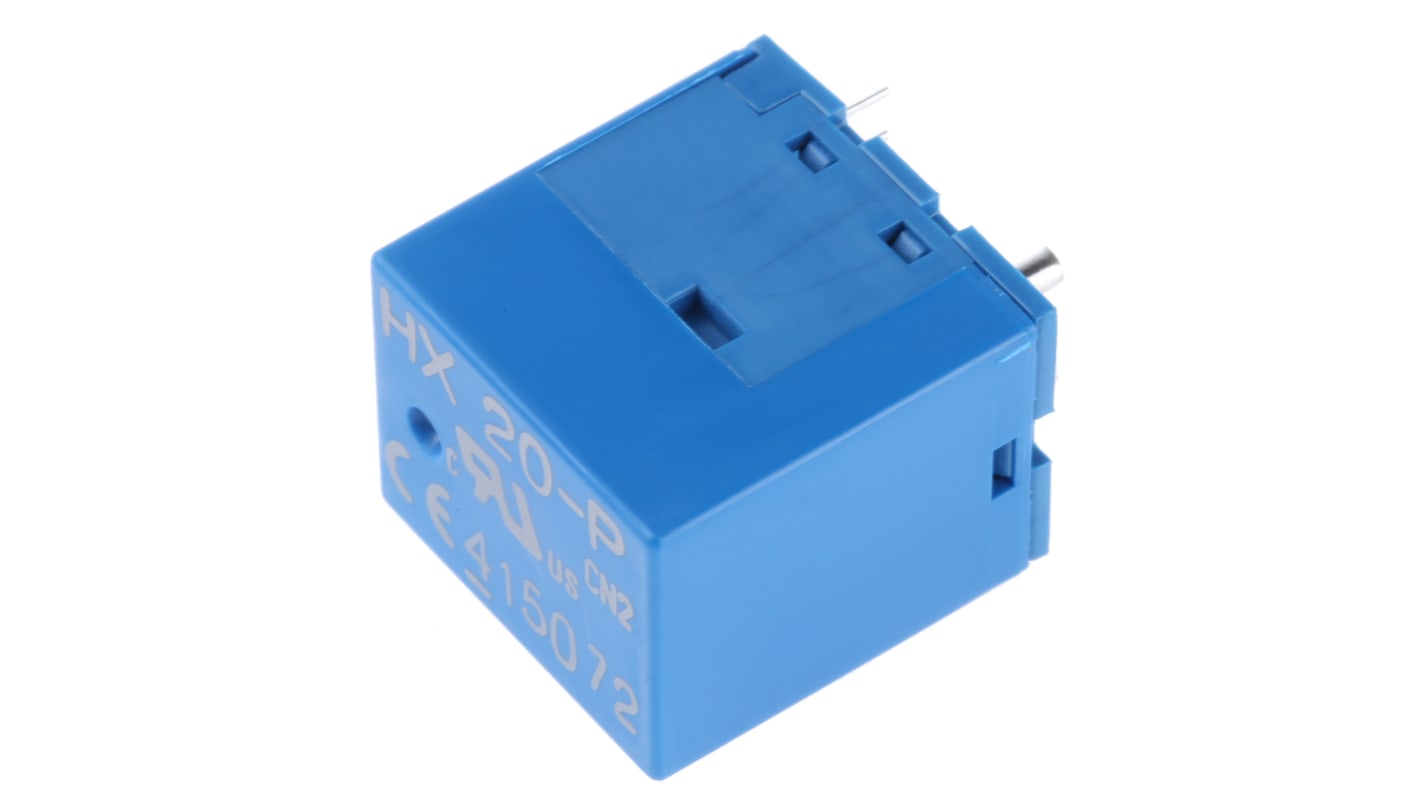

LEM 変流器 入力電流:20A 基板実装, HX 20-P
RS品番:
435-8678
メーカー型番:
HX 20-P
メーカー/ブランド名:
LEM
変流器 の一覧へ
15 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥2,864.00
(税抜)
¥3,150.40
(税込)
個
単価
1 - 5
¥2,864.00
6 - 11
¥2,729.00
12 +
¥2,602.00
RS品番:
435-8678
メーカー型番:
HX 20-P
メーカー/ブランド名:
LEM
データシート
その他
詳細情報
仕様
Datasheet
Catalogue
NOTICE – This product is not for general use by consumers
RoHSステータス: 適合
COO(原産国):
CN
HX 0320-P/SP2 電流センサ
交流、直流、パルス、及び混合電流の電子計測用の電流センサで、一次回路(強電流)と二次回路(電子回路)の間がガルバニック絶縁されています。
ホール効果測定原理。
AC 可変速ドライバ、 DC モータドライバ用静止型インバータ、バッテリ電源、 スイッチング電源( SMPS )、又は溶接用途向けの無停電電源に使用します。
SP 2 バージョンは単極電源を搭載しています。
UL94V-0 自己消火性 PBT ポリカーボネート製絶縁ハウジング。
特性
ボアサイズ
1.6mm
シリーズ
HX
センサ技術
オープンループ
電源電圧
15 V
入力電流
20A
全体の高さ
20mm
全体の幅
19mm
全体的な深さ
15.4mm
動作温度 Min
-25°C
動作温度 Max
+85°C
実装タイプ
基板実装
