Altera デバッガ, プログラマ / インサーキットエミュレータ プログラマ FPGA プログラマ, PL-USB-BLASTER-RCN
RS品番:
690-4093
メーカー型番:
PL-USB-BLASTER-RCN
メーカー/ブランド名:
Altera
デバッガ・インサーキットエミュレータ の一覧へ
単価: 購入単位は 個
¥57,010.00
(税抜)
¥62,711.00
(税込)
Add to Basket
個
数量を選択または入力
注文書へ追加
15 国内在庫あり - 通常1営業日でお届け
33 海外在庫あり - 通常5営業日でお届け
在庫数の確認はこちら
部品表に保存
個
単価
1 +
¥57,010.00
RS品番:
690-4093
メーカー型番:
PL-USB-BLASTER-RCN
メーカー/ブランド名:
Altera
データシート
その他
詳細情報
仕様
USB-Blaster Download Cable User Guide(Apr 2009)
USB-Blaster Download Cable User Guide(May 2015)
PL-USB-BLASTER-RCN Datasheet
RoHSステータス: 適合

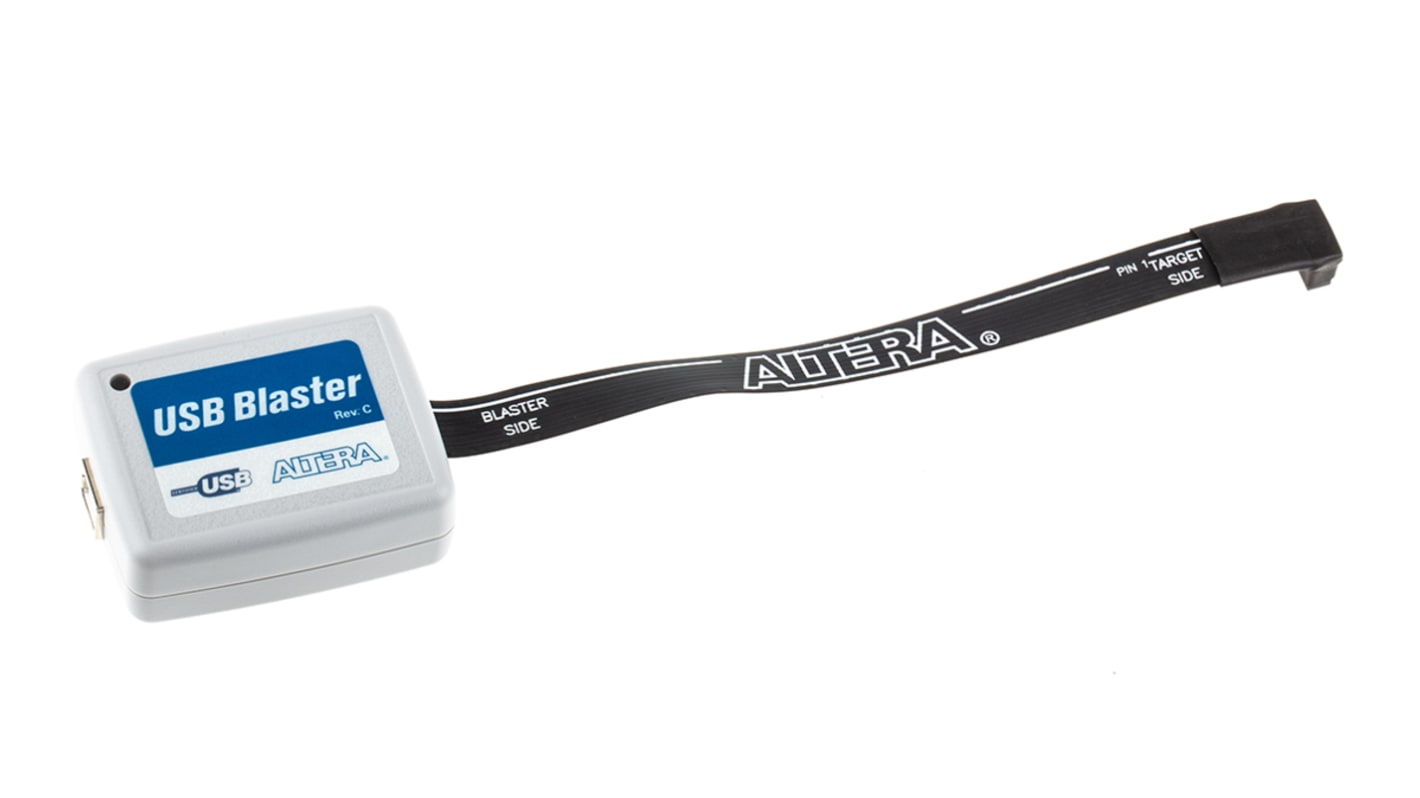

Altera USB Blaster
Altera USB Blasterは優れたFPGAプログラミング・デバイスです。このデバイスは、PCとFPGAに接続された10ピンヘッダでリンクして、プロトタイピング時にはPCからFPGAに設定データを送信し、生産時にはシステムにプログラムデータを送信できます。Blasterは、 Windows、 Linux と互換性があります。10 ピンがデバイスに統合されているので簡単に使用できます。
USB blasterには、3種類のプログラミングモードがあります。
ジョイント・テスト・アクション・グループ( JTAG )
– Alteraデバイスをプログラムし設定します。
パッシブシリアル
– Quartus IIがサポートするAlteraデバイスを設定します。
アクティブシリアル
– EPCS1、EPCS4、EPCS16、またはEPCS128をそれぞれプログラムします。
対応製品:
• Stratix FPGA
• Cyclone FPGA
• MAXシリーズ CPLD
• Arria FPGA
• Apex FPGA
• ACEX FPGA
• MERCURY FPGA
• Flex 10K FPGA
• Excalibur FPGA
AlteraのUSB Blasterは、Windows XP/Vista/7/8/10に対応しています。Linuxもオプションで、すべてのLinuxシステムをサポートしています。
交換用ケーブル:
品番
1828831
(1 m)または品番
1828832
( 2 m)を参照 (この製品にはケーブルが付属しています)
付属品
USB ケーブル( A-B )
プログラマブルロジックプログラミング
特性
キット名
USB Blaster, Cable Programming USB
キットの分類
プログラマ
併用可能製品
FPGA
プロダクトタイプ
プログラマ
