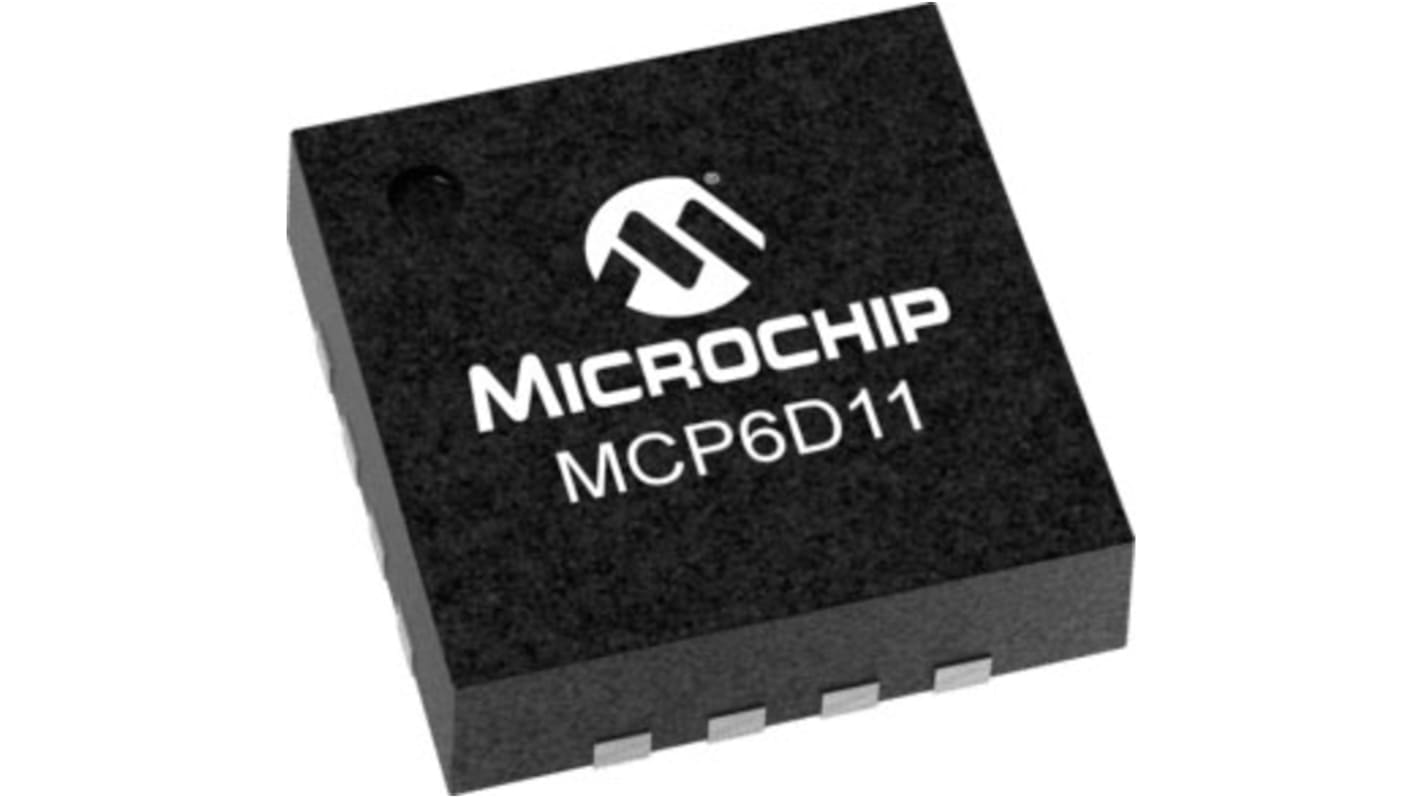

Microchip 差動アンプ 1, 16-Pin QFN 90 MHz
- RS品番:
- 193-5521
- メーカー型番:
- MCP6D11-E/MG
- メーカー/ブランド名:
- Microchip
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 193-5521
- メーカー型番:
- MCP6D11-E/MG
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| プロダクトタイプ | 差動アンプ | |
| 最小電源電圧 | 2.5V | |
| 最大電源電圧 | 5.5V | |
| Vos - 入力オフセット電圧 | ±25 μV | |
| 最大電圧ゲイン | 124dB | |
| GBP-利得帯域幅製品 | 90MHz | |
| チャンネルの数 | 1 | |
| 取付タイプ | 表面 | |
| 動作温度 Min | -40°C | |
| パッケージ型式 | QFN | |
| スルーレート | 27V/μs | |
| CMRR - コモンモード抑制比 | 112dB | |
| 動作温度 Max | 125°C | |
| ピン数 | 16 | |
| 高さ | 0.9mm | |
| 規格 / 承認 | No | |
| 長さ | 3mm | |
| シリーズ | MCP6D11 | |
| 幅 | 3 mm | |
| 供給電流 | 1.4mA | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
プロダクトタイプ 差動アンプ | ||
最小電源電圧 2.5V | ||
最大電源電圧 5.5V | ||
Vos - 入力オフセット電圧 ±25 μV | ||
最大電圧ゲイン 124dB | ||
GBP-利得帯域幅製品 90MHz | ||
チャンネルの数 1 | ||
取付タイプ 表面 | ||
動作温度 Min -40°C | ||
パッケージ型式 QFN | ||
スルーレート 27V/μs | ||
CMRR - コモンモード抑制比 112dB | ||
動作温度 Max 125°C | ||
ピン数 16 | ||
高さ 0.9mm | ||
規格 / 承認 No | ||
長さ 3mm | ||
シリーズ MCP6D11 | ||
幅 3 mm | ||
供給電流 1.4mA | ||
自動車規格 なし | ||
MCP6D11 は、低ノイズ、低歪みの差動アンプで、 MCP331x1D シリーズなどの高性能な高速 ADC の駆動用に最適化されています。低ノイズ、低歪みに加え、 MCP6D11 は 2.5 V 電源でわずか 3.5 mW の静止電力しか消費しません。電力の影響を受けやすい用途では、パワーダウンピンにより消費電力が 13 μ W 未満に抑えられます
低電力
標準 IQ はわずか 1.4 mA です
• 動作電圧範囲: 2.7 → 5.5V
高速
ゲイン帯域幅積: 90 MHz
スルーレート: 25 V/μs
高速セトリング： 200 ns → 0.01 %
取り扱いが簡単
低オフセット：最大 150 uV
レールツーレール出力
入力コモンモード範囲には負のレールが含まれます
パワーダウン機能
小型パッケージ： 8 ピン MSOP 、 16 ピン 3x3 QFN
拡張温度： -40 → +125 ° C
