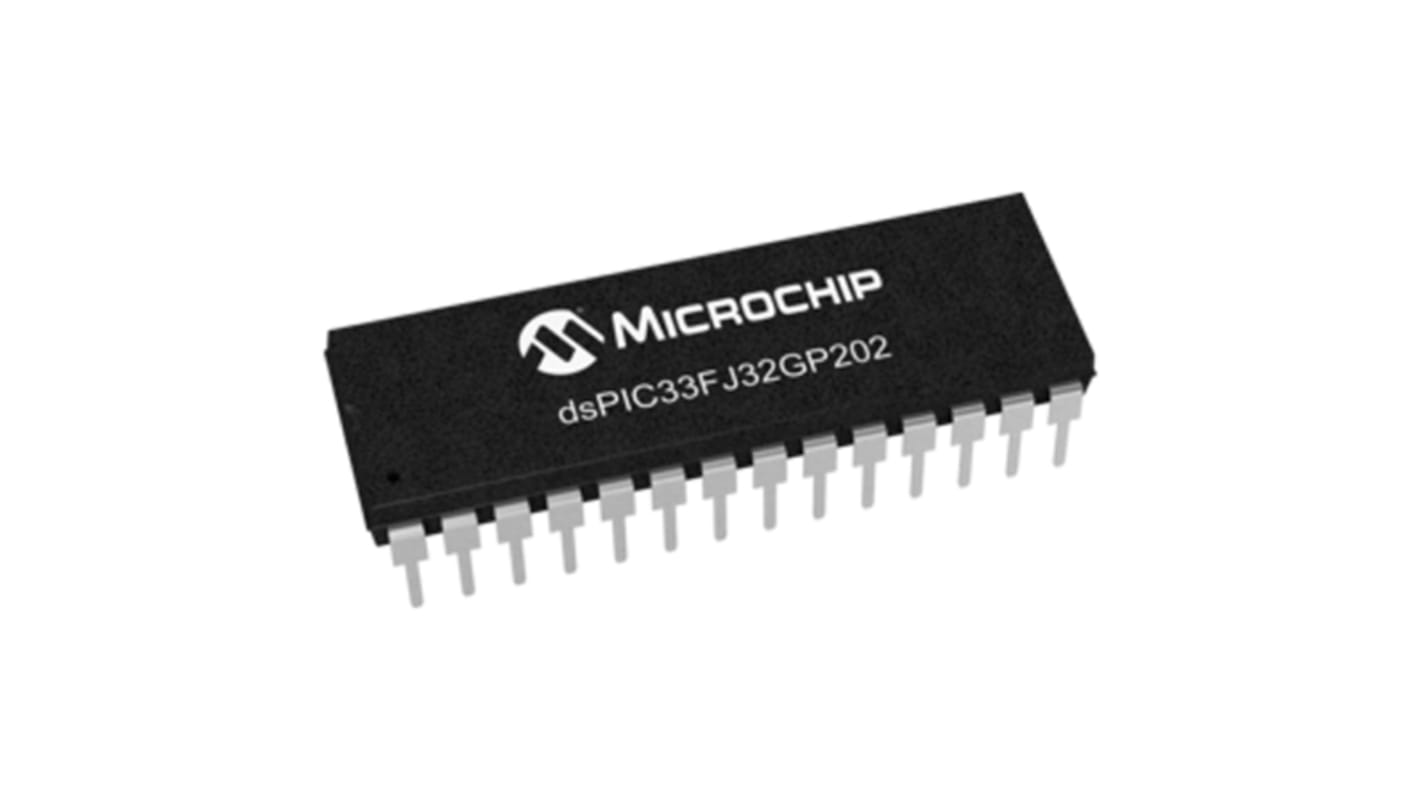

マイクロチップ, デジタルシグナルプロセッサ, 28-Pin SPDIP, DSPIC33FJ32GP202-I/SP
- RS品番:
- 399-795
- メーカー型番:
- DSPIC33FJ32GP202-I/SP
- メーカー/ブランド名:
- Microchip
在庫切れ
単価： 購入単位は 個
￥605.00
(税抜)
￥665.50
(税込)
個 | 単価 |
|---|---|
| 1 + | ￥605.00 |
- RS品番:
- 399-795
- メーカー型番:
- DSPIC33FJ32GP202-I/SP
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報
dsPIC33F デジタルシグナルコントローラ
dsPIC33Fデジタルシグナルコントローラは、MSUの簡易性を備えたDSPを提供します。 40MIPS dsPIC33Fコアは、デジタルフィルタアルゴリズム、高速の精密デジタル制御ループ、そして音声やオーディオ処理の実行を目的として設計されています。
モータ制御周辺機器を持つdsPIC33F DSCは、高性能の、精密モータ制御システムの設計を可能にします。dsPIC33F SMPS DSCは、高性能のデジタル電源用に特別に設計されたオンチップペリフェラルを搭載しています。 SMPS周辺機器には、高速高解像度PWM、高速ADC、アナログコンパレータが含まれます
モータ制御周辺機器を持つdsPIC33F DSCは、高性能の、精密モータ制御システムの設計を可能にします。dsPIC33F SMPS DSCは、高性能のデジタル電源用に特別に設計されたオンチップペリフェラルを搭載しています。 SMPS周辺機器には、高速高解像度PWM、高速ADC、アナログコンパレータが含まれます
仕様
特性 | |
|---|---|
| 最大周波数 | 40MIPS |
| データバス幅 | 16bit |
| RAMサイズ | 2 kB |
| インストラクションセットアーキテクチャ | RISC |
| プログラムメモリサイズ | 32 kB |
| プログラムメモリタイプ | フラッシュ |
| 実装タイプ | スルーホール |
| パッケージタイプ | SPDIP |
| ピン数 | 28 |
| 標準動作供給電圧 | 3 → 3.6 V |
| UARTチャンネル数 | 1 |
| SPIチャンネル数 | 1 |
| USBチャンネル | 0 |
| イーサネットチャンネル数 | 0 |
| タイマー数 | 3 |
| USARTチャネルの数 | 0 |
| タイマー数 | 3 x 16 bit |
| 寸法 | 1.4 x 0.295 x 0.15インチ |
| 高さ | 3.81mm |
| 時間分解能 | 16bit |
| PWM解像度 | 16bit |
| LINチャネルの数 | 0 |
| I2Cチャンネル数 | 1 |
| 動作温度 Min | -40 °C |
| ADCユニット数 | 1 |
| ADCチャンネル数 | 10 |
| CANチャンネル数 | 0 |
| ADC解像度 | 10 bit, 12bit |
| PCIチャンネル数 | 0 |
| 動作温度 Max | +85 °C |
| PWMユニット数 | 2 |
| 長さ | 35.56mm |
| ADC数 | 10 x 10 / 12ビット |
| PWM | 2(16ビット) |
| 幅 | 0.295インチ |
