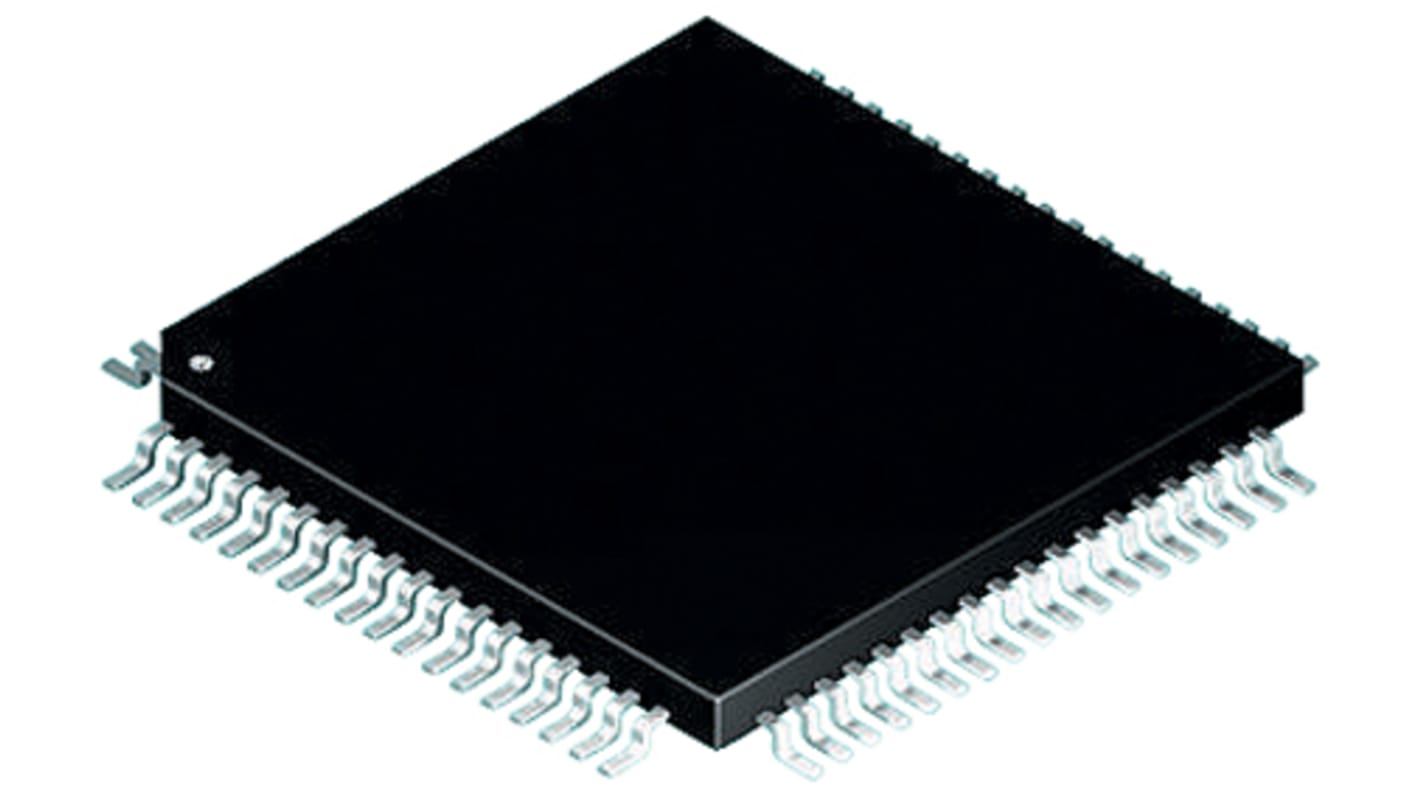

マイクロチップ, デジタルシグナルプロセッサ, 20MIPS, 80-Pin, DSPIC30F5013-20I/PT
- RS品番:
- 178-4142
- メーカー型番:
- DSPIC30F5013-20I/PT
- メーカー/ブランド名:
- Microchip
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 178-4142
- メーカー型番:
- DSPIC30F5013-20I/PT
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| 最大周波数 | 20MIPS | |
| シリーズ | dsPIC30F | |
| MIPS | 30MIPS | |
| データバス幅 | 16bit | |
| RAMサイズ | 4 kB | |
| インストラクションセットアーキテクチャ | RISC | |
| プログラムメモリサイズ | 66 kB | |
| プログラムメモリタイプ | フラッシュ | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | TQFP | |
| ピン数 | 80 | |
| 標準動作供給電圧 | 2.5 → 5.5 V | |
| UARTチャンネル数 | 2 | |
| ADCチャンネル数 | 16 | |
| 動作温度 Min | -40 °C | |
| PWM解像度 | 16bit | |
| USBチャンネル | 0 | |
| 動作温度 Max | +85 °C | |
| PWMユニット数 | 1 | |
| ADCユニット数 | 1 | |
| CANチャンネル数 | 2 | |
| ADC解像度 | 12bit | |
| ADC数 | 1 (16 x 12ビット) | |
| 長さ | 12mm | |
| PWM | 1 (8 x 16ビット) | |
| 寸法 | 12 x 12 x 1.05mm | |
| 幅 | 12mm | |
| 時間分解能 | 16bit | |
| PWMチャンネル | 8 | |
| 高さ | 1.05mm | |
| LINチャネルの数 | 0 | |
| USARTチャネルの数 | 0 | |
| タイマー数 | 5 | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| I2Cチャンネル数 | 1 | |
| SPIチャンネル数 | 2 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
最大周波数 20MIPS | ||
シリーズ dsPIC30F | ||
MIPS 30MIPS | ||
データバス幅 16bit | ||
RAMサイズ 4 kB | ||
インストラクションセットアーキテクチャ RISC | ||
プログラムメモリサイズ 66 kB | ||
プログラムメモリタイプ フラッシュ | ||
実装タイプ 表面実装 | ||
パッケージタイプ TQFP | ||
ピン数 80 | ||
標準動作供給電圧 2.5 → 5.5 V | ||
UARTチャンネル数 2 | ||
ADCチャンネル数 16 | ||
動作温度 Min -40 °C | ||
PWM解像度 16bit | ||
USBチャンネル 0 | ||
動作温度 Max +85 °C | ||
PWMユニット数 1 | ||
ADCユニット数 1 | ||
CANチャンネル数 2 | ||
ADC解像度 12bit | ||
ADC数 1 (16 x 12ビット) | ||
長さ 12mm | ||
PWM 1 (8 x 16ビット) | ||
寸法 12 x 12 x 1.05mm | ||
幅 12mm | ||
時間分解能 16bit | ||
PWMチャンネル 8 | ||
高さ 1.05mm | ||
LINチャネルの数 0 | ||
USARTチャネルの数 0 | ||
タイマー数 5 | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
I2Cチャンネル数 1 | ||
SPIチャンネル数 2 | ||
dsPIC30F5011/5013 16ビット、デジタルシグナルコントローラ
設計者がMicrochip製のdsPIC30Fファミリのデジタルシグナルコントローラ(DSC)を使用すれば、シンプルなMCUでDSPのような性能を発揮できます。 dsPIC30F5011/5013デバイスは、広範な用途に最適な周辺機器を備えた汎用のDSCです。
CPUの特長
CPU速度: 最大30 MIPS
モディファイドハーバードアーキテクチャ
Cコンパイラで最適化された命令セットアーキテクチャ
83ベース命令、柔軟なアドレッシングモード
24ビット幅命令、16ビット幅データパス
66 KBオンチップフラッシュプログラムスペース
4 KBのオンチップデータRAM
1 KBの不揮発性データEEPROM
16 x 16ビット作業レジスタアレイ
最大41個の割り込みソース
モディファイドハーバードアーキテクチャ
Cコンパイラで最適化された命令セットアーキテクチャ
83ベース命令、柔軟なアドレッシングモード
24ビット幅命令、16ビット幅データパス
66 KBオンチップフラッシュプログラムスペース
4 KBのオンチップデータRAM
1 KBの不揮発性データEEPROM
16 x 16ビット作業レジスタアレイ
最大41個の割り込みソース
DSPエンジンの特長
Modulo及びビットリバースモード
2個の40ビット幅アキュムレータ、オプションの飽和ロジック付き
17ビット x 17ビット単一サイクルのハードウェア分数 / 整数乗算器
すべてのDSP命令は単一サイクル - 積和(MAC)演算
単一サイクル ±16シフトデュアルデータフェッチ
2個の40ビット幅アキュムレータ、オプションの飽和ロジック付き
17ビット x 17ビット単一サイクルのハードウェア分数 / 整数乗算器
すべてのDSP命令は単一サイクル - 積和(MAC)演算
単一サイクル ±16シフトデュアルデータフェッチ
周辺機能
高電流シンク / ソースI/Oピン: 25 mA / 25 mA
5個の16ビットタイマ / カウンタ – 16ビットタイマをペアにして32ビットタイマモジュールを形成するオプションあり
1個の16ビットキャプチャ入力機能
2個の16ビット比較 / PWM出力機能
データコンバータインターフェイス(DCI)は、I2S及びAC’97を含む一般的なオーディオコーディックプロトコルをサポート
PWMジェネレータ、8個の出力付き
12ビット200 ksps A/Dコンバータ(ADC) – 16チャンネル
3線式SPIモジュール
I2CTMモジュール
2個のUARTモジュール
2個のCANバスモジュール
5個の16ビットタイマ / カウンタ – 16ビットタイマをペアにして32ビットタイマモジュールを形成するオプションあり
1個の16ビットキャプチャ入力機能
2個の16ビット比較 / PWM出力機能
データコンバータインターフェイス(DCI)は、I2S及びAC’97を含む一般的なオーディオコーディックプロトコルをサポート
PWMジェネレータ、8個の出力付き
12ビット200 ksps A/Dコンバータ(ADC) – 16チャンネル
3線式SPIモジュール
I2CTMモジュール
2個のUARTモジュール
2個のCANバスモジュール
