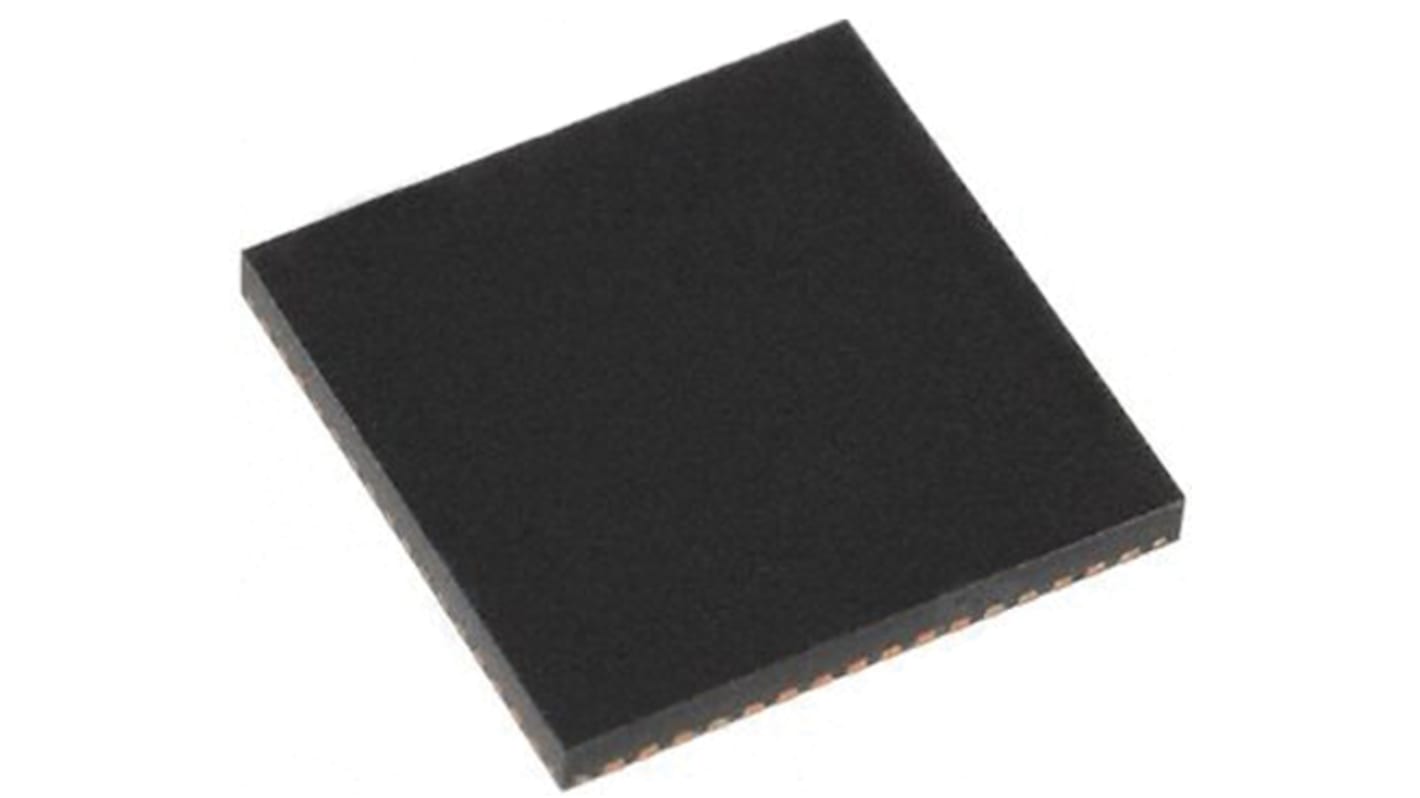

マイクロチップ, デジタルシグナルプロセッサ, 64-Pin CANチャンネル数:CAN QFN, DSPIC33EV256GM106-I/MR

Microchip製のdsPIC33EVファミリの16ビットデジタルシグナルコントローラ(DSC)には、強化されたオンチップ機能を備えた70 MIPS dsPIC® DSCコアが搭載されています。 過酷な環境で動作できるこれらの機器は、電化製品や車載用途に適しています。 リッチなペリフェラル統合には、SENT ( シングルエッジニブル転送 - 送信 / 受信)、高速PWM、オペアンプ及び誤り訂正符号フラッシュが含まれるので、信頼性と安全性が向上します。 dsPIC33EVファミリのMCUは優れた性能を発揮するので、エネルギー効率の高い高性能、精密モータ制御システムの設計に組み込むことができます。 これらの製品はBLDCの制御、永久磁石同期、AC誘導及びステッパモータに使用できます。

CPUクロック速度: 最大70 MHz
コード効率の高いアーキテクチャ(C及びアセンブリ)
16ビットの幅広いデータパス
2個の幅広い40ビットアキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
メモリ用の中間セキュリティ - 既存の一般的なフラッシュセグメントに加えて、ブートフラッシュセグメントを提供
フラッシュ用の誤り訂正符号(ECC)
高速コンテキスト切り替え用の交互レジスタセットを追加

内部、15 %低電力RC (LPRC) – 32 kHz
内部、1 %高速RC (FRC) – 7.37 MHz
内部、10 %バックアップRC (BFRC) – 7.37 MHz
プログラマブルPLL及びクロックソース用の発振器
フェールセーフクロックモニタ(FSCM)
追加のフェールセーフクロックモニタ(BFRC)、システムクロック用にフェールスイッチソースを提供するのが目的
独立したウォッチドッグタイマ(WDT)
システムウィンドウ型ウォッチドッグタイマ(DMT)
急速ウェイクアップ及びスタートアップ

低消費電力管理モード(スリープ、アイドル、ドーズ)
NOPストリングの実行に消費する電力を削減
パワーオンリセット(POR)及び電圧低下リセット(BOR)を統合
0.5 mA/MHzダイナミック電流(標準)
50 μA @ +25 °C IPD電流(標準)

最高6つのパルス幅変調(PWM)出力(3つのジェネレータ)
構成可能なA/Dコンバータ(ADC)モジュール
最高4個のオペアンプ
最高5個のコンパレータ
充電時間測定ユニット(CTMU) - mTouch™静電容量型タッチセンサに対応
5個の16ビットタイマ
2個の32ビットタイマ
4個の出力キャプチャモジュールをタイマ / カウンタとして構成可能
4個の入力キャプチャモジュール
2個の強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ (EUSART)
2個のSPIモジュール
1個のI2Cモジュール、SMBus対応
