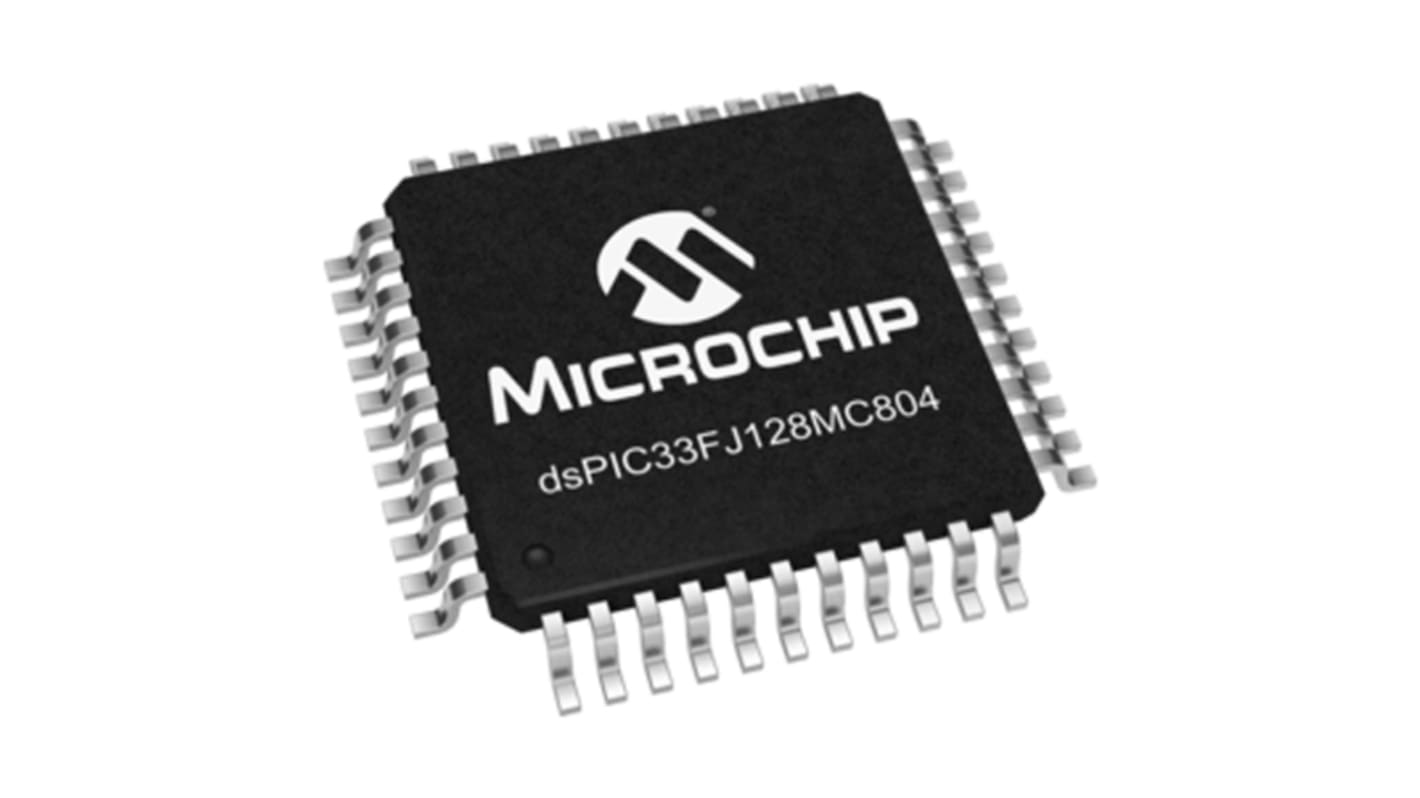

マイクロチップ, デジタルシグナルプロセッサ, 40MHz, 44-Pin, DSPIC33FJ128MC804-E/PT
- RS品番:
- 823-3425
- メーカー型番:
- DSPIC33FJ128MC804-E/PT
- メーカー/ブランド名:
- Microchip
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 823-3425
- メーカー型番:
- DSPIC33FJ128MC804-E/PT
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| 最大周波数 | 40MHz | |
| データバス幅 | 16bit | |
| RAMサイズ | 16 kB | |
| インストラクションセットアーキテクチャ | RISC | |
| プログラムメモリサイズ | 128 kB | |
| プログラムメモリタイプ | フラッシュ | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | TQFP | |
| ピン数 | 44 | |
| 標準動作供給電圧 | 3 → 3.6 V | |
| UARTチャンネル数 | 2 | |
| イーサネットチャンネル数 | 0 | |
| SPIチャンネル数 | 2 | |
| USBチャンネル | 0 | |
| PWM解像度 | 16bit | |
| 動作温度 Min | -40 °C | |
| ADCチャンネル数 | 9 | |
| CANチャンネル数 | 1 | |
| ADC解像度 | 12bit | |
| PCIチャンネル数 | 0 | |
| I2Cチャンネル数 | 1 | |
| タイマー数 | 2 x 32 bit, 5 x 16 bit | |
| USARTチャネルの数 | 0 | |
| LINチャネルの数 | 0 | |
| 高さ | 1.05mm | |
| PWMチャンネル | 8 | |
| 時間分解能 | 16 bit, 32bit | |
| 幅 | 10mm | |
| 寸法 | 10 x 10 x 1.05mm | |
| PWM | 4 (8 x 16ビット) | |
| 動作温度 Max | +125 °C | |
| ADCユニット数 | 1 | |
| PWMユニット数 | 4 | |
| 長さ | 10mm | |
| ADC数 | 1 (9 x 12ビット) | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
最大周波数 40MHz | ||
データバス幅 16bit | ||
RAMサイズ 16 kB | ||
インストラクションセットアーキテクチャ RISC | ||
プログラムメモリサイズ 128 kB | ||
プログラムメモリタイプ フラッシュ | ||
実装タイプ 表面実装 | ||
パッケージタイプ TQFP | ||
ピン数 44 | ||
標準動作供給電圧 3 → 3.6 V | ||
UARTチャンネル数 2 | ||
イーサネットチャンネル数 0 | ||
SPIチャンネル数 2 | ||
USBチャンネル 0 | ||
PWM解像度 16bit | ||
動作温度 Min -40 °C | ||
ADCチャンネル数 9 | ||
CANチャンネル数 1 | ||
ADC解像度 12bit | ||
PCIチャンネル数 0 | ||
I2Cチャンネル数 1 | ||
タイマー数 2 x 32 bit, 5 x 16 bit | ||
USARTチャネルの数 0 | ||
LINチャネルの数 0 | ||
高さ 1.05mm | ||
PWMチャンネル 8 | ||
時間分解能 16 bit, 32bit | ||
幅 10mm | ||
寸法 10 x 10 x 1.05mm | ||
PWM 4 (8 x 16ビット) | ||
動作温度 Max +125 °C | ||
ADCユニット数 1 | ||
PWMユニット数 4 | ||
長さ 10mm | ||
ADC数 1 (9 x 12ビット) | ||
dsPIC33F デジタルシグナルコントローラ
dsPIC33Fデジタルシグナルコントローラは、MSUの簡易性を備えたDSPを提供します。 40MIPS dsPIC33Fコアは、デジタルフィルタアルゴリズム、高速の精密デジタル制御ループ、そして音声やオーディオ処理の実行を目的として設計されています。
モータ制御周辺機器を持つdsPIC33F DSCは、高性能の、精密モータ制御システムの設計を可能にします。dsPIC33F SMPS DSCは、高性能のデジタル電源用に特別に設計されたオンチップペリフェラルを搭載しています。 SMPS周辺機器には、高速高解像度PWM、高速ADC、アナログコンパレータが含まれます
モータ制御周辺機器を持つdsPIC33F DSCは、高性能の、精密モータ制御システムの設計を可能にします。dsPIC33F SMPS DSCは、高性能のデジタル電源用に特別に設計されたオンチップペリフェラルを搭載しています。 SMPS周辺機器には、高速高解像度PWM、高速ADC、アナログコンパレータが含まれます
