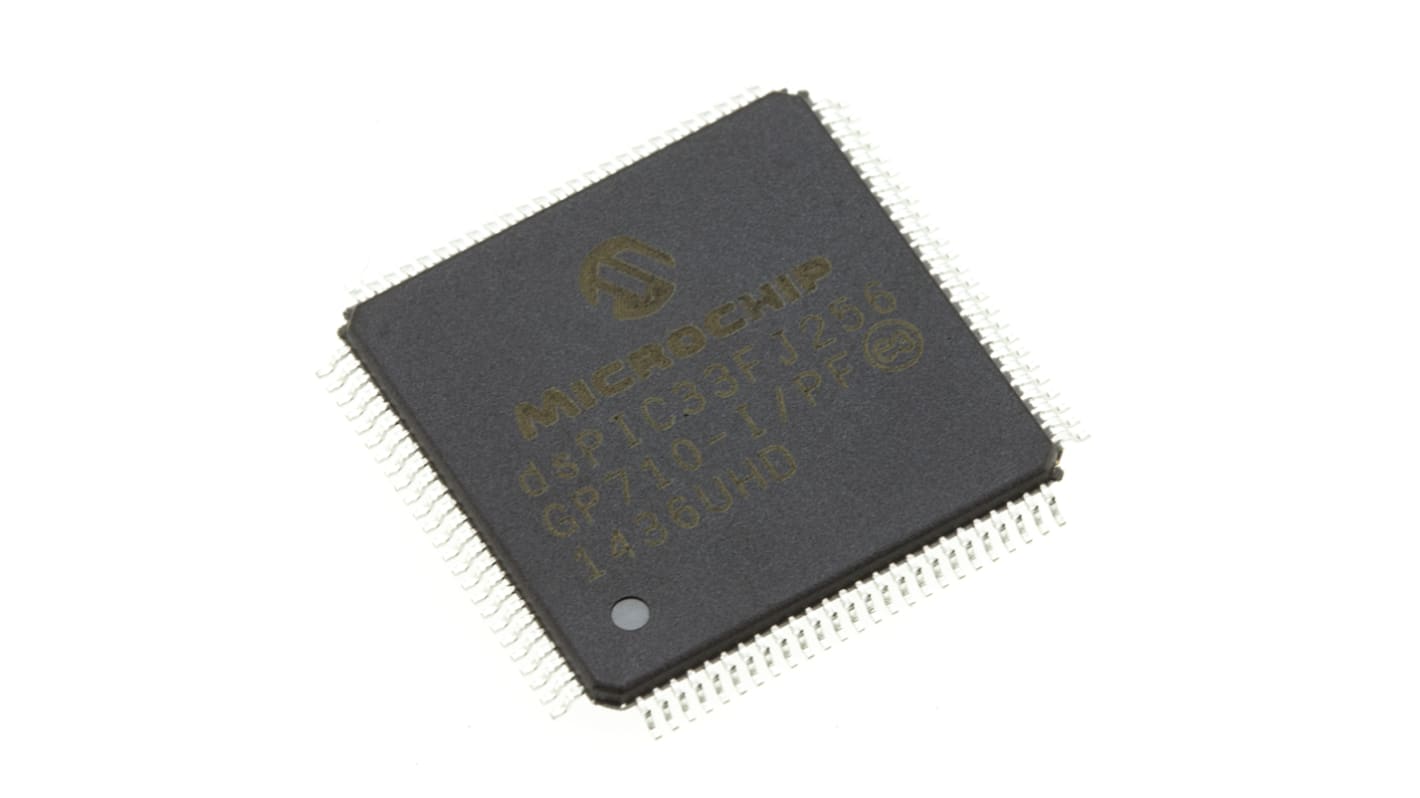

マイクロチップ, デジタルシグナルプロセッサ, 40MIPS, 100-Pin, DSPIC33FJ256GP710-I/PF
- RS Stock No.:
- 889-5566
- Mfr. Part No.:
- DSPIC33FJ256GP710-I/PF
- Brand:
- Microchip
Bulk discount available
Subtotal (1 tray of 90 units)*
￥135,369.99
(exc. VAT)
￥148,906.98
(inc. VAT)
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
Units | Per unit | Per Tray* |
|---|---|---|
| 90 - 360 | ￥1,504.111 | ￥135,370 |
| 450 - 810 | ￥1,488.056 | ￥133,925 |
| 900 - 2160 | ￥1,472.00 | ￥132,480 |
| 2250 - 4410 | ￥1,456.833 | ￥131,115 |
| 4500 + | ￥1,440.767 | ￥129,669 |
*price indicative
- RS Stock No.:
- 889-5566
- Mfr. Part No.:
- DSPIC33FJ256GP710-I/PF
- Brand:
- Microchip
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| ブランド | Microchip | |
| 最大周波数 | 40MIPS | |
| データバス幅 | 16bit | |
| RAMサイズ | 30 kB | |
| インストラクションセットアーキテクチャ | RISC | |
| プログラムメモリサイズ | 256 kB | |
| プログラムメモリタイプ | フラッシュ | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | TQFP | |
| ピン数 | 100 | |
| 標準動作供給電圧 | 3 → 3.6 V | |
| UARTチャンネル数 | 2 | |
| 時間分解能 | 16bit | |
| PWMユニット数 | 8 | |
| ADCユニット数 | 1 | |
| 長さ | 14mm | |
| ADC数 | 64 x 10 / 12ビット | |
| ADC解像度 | 10 bit, 12bit | |
| CANチャンネル数 | 2 | |
| ADCチャンネル数 | 64 | |
| 動作温度 Min | -40 °C | |
| PWM解像度 | 16bit | |
| USBチャンネル | 0 | |
| SPIチャンネル数 | 2 | |
| タイマー数 | 9 x 16 bit | |
| I2Cチャンネル数 | 2 | |
| PCIチャンネル数 | 0 | |
| 高さ | 1.05mm | |
| LINチャネルの数 | 0 | |
| USARTチャネルの数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| 動作温度 Max | +85 °C | |
| PWM | 8 (16ビット) | |
| 寸法 | 14 x 14 x 1.05mm | |
| 幅 | 14mm | |
| Select all | ||
|---|---|---|
ブランド Microchip | ||
最大周波数 40MIPS | ||
データバス幅 16bit | ||
RAMサイズ 30 kB | ||
インストラクションセットアーキテクチャ RISC | ||
プログラムメモリサイズ 256 kB | ||
プログラムメモリタイプ フラッシュ | ||
実装タイプ 表面実装 | ||
パッケージタイプ TQFP | ||
ピン数 100 | ||
標準動作供給電圧 3 → 3.6 V | ||
UARTチャンネル数 2 | ||
時間分解能 16bit | ||
PWMユニット数 8 | ||
ADCユニット数 1 | ||
長さ 14mm | ||
ADC数 64 x 10 / 12ビット | ||
ADC解像度 10 bit, 12bit | ||
CANチャンネル数 2 | ||
ADCチャンネル数 64 | ||
動作温度 Min -40 °C | ||
PWM解像度 16bit | ||
USBチャンネル 0 | ||
SPIチャンネル数 2 | ||
タイマー数 9 x 16 bit | ||
I2Cチャンネル数 2 | ||
PCIチャンネル数 0 | ||
高さ 1.05mm | ||
LINチャネルの数 0 | ||
USARTチャネルの数 0 | ||
イーサネットチャンネル数 0 | ||
動作温度 Max +85 °C | ||
PWM 8 (16ビット) | ||
寸法 14 x 14 x 1.05mm | ||
幅 14mm | ||
- COO (Country of Origin):
- TH
dsPIC33FJxxxGPx06/x08/x10 16ビットデジタルシグナルコントローラ
設計者がMicrochip製のdsPIC33Fファミリのデジタルシグナルコントローラ(DSC)を使用すれば、シンプルなMCUでDSPのような性能を発揮できます。 dsPIC33FJxxxGPx06/x08/x10デバイスは、様々な用途に最適な汎用のDSCです。
CPUの特長
CPU速度: 最大40 MIPS
モディファイドハーバードアーキテクチャ
Cコンパイラで最適化された命令セットアーキテクチャ
16ビット幅のデータパス
24ビット幅の命令
最大4 M命令ワードに対応するリニアプログラムメモリ
最大64 KBに対応するリニアデータメモリ
83ベース命令、大半が1ワード / 1サイクル
16個の16ビット汎用レジスタ
2個の40ビットアキュムレータ、端数処理及び飽和オプション付き
非直接的な、Modulo及びビットリバースアドレッシングモード
ソフトウェアスタック
16 x 16分数 / 整数乗算
32/16及び16/16除算
単一サイクル乗算積算
デュアルデータフェッチ
最大40ビットデータに対し、最大±16ビットシフト
モディファイドハーバードアーキテクチャ
Cコンパイラで最適化された命令セットアーキテクチャ
16ビット幅のデータパス
24ビット幅の命令
最大4 M命令ワードに対応するリニアプログラムメモリ
最大64 KBに対応するリニアデータメモリ
83ベース命令、大半が1ワード / 1サイクル
16個の16ビット汎用レジスタ
2個の40ビットアキュムレータ、端数処理及び飽和オプション付き
非直接的な、Modulo及びビットリバースアドレッシングモード
ソフトウェアスタック
16 x 16分数 / 整数乗算
32/16及び16/16除算
単一サイクル乗算積算
デュアルデータフェッチ
最大40ビットデータに対し、最大±16ビットシフト
周辺機能
12/10ビットA/Dコンバータ(ADC) - 最大32チャンネル(モデルによって異なる)
9個の16ビットタイマ / カウンタ – 16ビットタイマをペアにして32ビットタイマモジュールを形成するオプションあり
16ビット入力キャプチャ機能
16ビット出力比較 / PWM出力機能
割り込みコントローラ
ダイレクトメモリアクセス(DMA)
2個の3線式SPIモジュール
I2CTMモジュール – モデルによって1個又は2個
2個のUARTモジュール
データコンバータインターフェイス(DCIモジュール)
拡張CAN (ECAN™)モジュール – モデルによって1個又は2個
9個の16ビットタイマ / カウンタ – 16ビットタイマをペアにして32ビットタイマモジュールを形成するオプションあり
16ビット入力キャプチャ機能
16ビット出力比較 / PWM出力機能
割り込みコントローラ
ダイレクトメモリアクセス(DMA)
2個の3線式SPIモジュール
I2CTMモジュール – モデルによって1個又は2個
2個のUARTモジュール
データコンバータインターフェイス(DCIモジュール)
拡張CAN (ECAN™)モジュール – モデルによって1個又は2個
