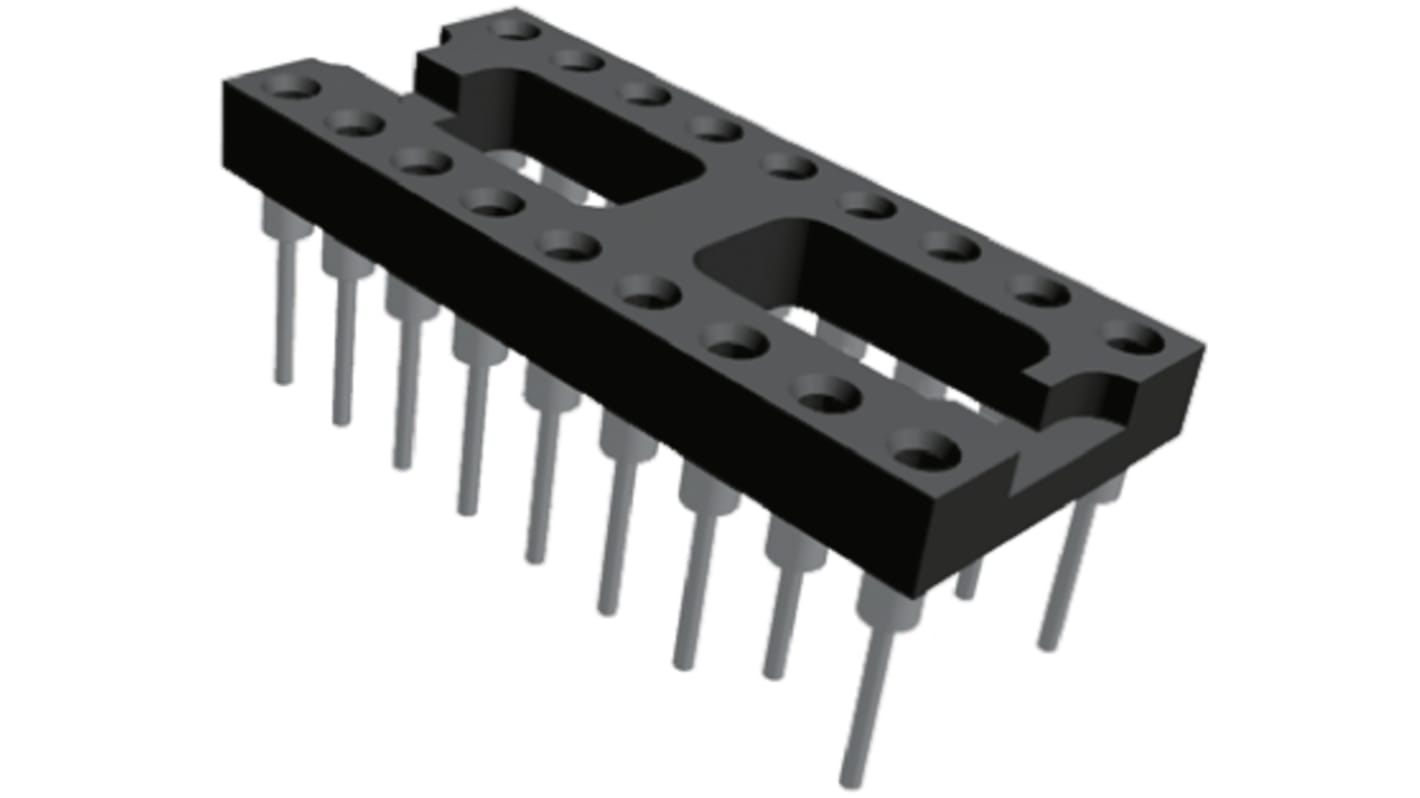

TE Connectivity 18 ピン DILソケット, 2.54mm ピッチ, スルーホール実装, ベリリウム銅
- RS品番:
- 745-5053
- メーカー型番:
- 818-AG11D-ESL
- メーカー/ブランド名:
- TE Connectivity
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 745-5053
- メーカー型番:
- 818-AG11D-ESL
- メーカー/ブランド名:
- TE Connectivity
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | TE Connectivity | |
| 極数 | 18 | |
| 実装タイプ | スルーホール実装 | |
| 適用ピン・コンタクト | スタンプ | |
| ピッチ | 2.54mm | |
| 列幅 | 7.62mm | |
| フレーム種類 | オープンフレーム | |
| 結線方法 | はんだ | |
| 表面処理：コンタクト | 金 | |
| 定格電流 | 3A | |
| 方向 | 垂直 | |
| 長さ | 22.86mm | |
| 幅 | 10.16mm | |
| 深さ | 2.67mm | |
| 寸法 | 22.86 x 10.16 x 2.67mm | |
| 動作温度 Max | +105°C | |
| ハウジング材質 | PET | |
| コンタクト材質 | ベリリウム銅 | |
| シリーズ | Economy 800 | |
| 動作温度 Min | -55°C | |
| すべて選択 | ||
|---|---|---|
ブランド TE Connectivity | ||
極数 18 | ||
実装タイプ スルーホール実装 | ||
適用ピン・コンタクト スタンプ | ||
ピッチ 2.54mm | ||
列幅 7.62mm | ||
フレーム種類 オープンフレーム | ||
結線方法 はんだ | ||
表面処理：コンタクト 金 | ||
定格電流 3A | ||
方向 垂直 | ||
長さ 22.86mm | ||
幅 10.16mm | ||
深さ 2.67mm | ||
寸法 22.86 x 10.16 x 2.67mm | ||
動作温度 Max +105°C | ||
ハウジング材質 PET | ||
コンタクト材質 ベリリウム銅 | ||
シリーズ Economy 800 | ||
動作温度 Min -55°C | ||
TE Connectivity基板DIPソケット、スタンプド及び成形コンタクト付き - Economy 800
Economy 800シリーズ基板DIPソケットは、オープンラダーフレームと2.54 mmセンターラインを備えています。 これらの基板DIP ICソケットは、垂直取り付け式で、4フィンガーかん合のスタンプド及び成形の金めっきコンタクトを装備しています。
精密4フィンガー内部コンタクトが同心ファンネル入力を実現、フラットなリードも丸いリードも簡単に挿入可能
"X"及び"Y"スタッキング可能
冷却、清掃、検査しやすいオープンラダー
低プロファイル
角形又は丸形のICリードに対応
はんだの付着を防止する、底の閉じたスリーブが、フラックスやはんだの混入を100 %防止
Component Program of Underwriters Laboratories, Inc.によるNo. E111362認定
ベリリウム銅内部コンタクトにより、最大限の機械的及び電気的性能
"X"及び"Y"スタッキング可能
冷却、清掃、検査しやすいオープンラダー
低プロファイル
角形又は丸形のICリードに対応
はんだの付着を防止する、底の閉じたスリーブが、フラックスやはんだの混入を100 %防止
Component Program of Underwriters Laboratories, Inc.によるNo. E111362認定
ベリリウム銅内部コンタクトにより、最大限の機械的及び電気的性能
