ICソケット・ICアダプタ

ICソケット・アダプタとは？

ICソケット・アダプタは、集積回路（IC）をプリント基板に着脱可能な状態で接続したり、異なるパッケージやピッチのICを変換接続したりするための電子部品です。主な用途は、基板試作、電子機器の製造、検査治具、修理・交換作業などです。製品ごとに対応パッケージ、ピッチ、ピン数、実装方式が異なり、ICの交換や評価をしやすくできる点が特徴です。日本国内でも、開発・評価用途や保守用途を中心に、通販や専門販売チャネルで広く入手されています。

ICソケット・アダプタの仕組み

ICソケット・アダプタは、ICのピンと基板上の回路を機械的かつ電気的に接続する構造を持っています。ソケット内部の接点がICのリードや端子に接触し、基板側の配線へ信号を伝えます。多くのICソケットでは、ばね性のある接点を用いることで、繰り返し着脱しても一定の接触圧を保ちやすく、接触抵抗の増加や信号劣化を抑えやすい設計になっています。

また、ICアダプタを使うことで、異なるパッケージ形状やピッチのICを変換して接続できます。そのため、試作や評価段階での柔軟な回路検証に役立ちます。はんだ付けせずに交換できる構成は、部品交換や不具合解析の効率化にも役立ちます。

ICソケットと端子台の違い

ICソケットと端子台は、どちらも電気接続に使われる部品ですが、用途と構造は大きく異なります。ICソケットはICの装着を前提に設計された部品で、細かいピン配置に対応しながら、ICの交換や評価をしやすくすることを目的としています。一方、端子台は主に電線同士や電線と機器を接続するための部品で、配線の固定性や作業性を重視した構造です。

用途面では、ICソケットは基板上での試作、検証、交換作業に適しており、接触精度や着脱性が重要になります。これに対して端子台は、電源ラインや制御配線などの接続に使われ、ネジやスプリングによる確実な固定が重視されます。

日本の電子機器開発現場では、評価効率や保守性を高めるためにICソケットが使われる場面があります。部品選定では、単なる接続部品として捉えるのではなく、IC用か配線用かという前提を明確に分けて考えることが重要です。

ICソケット・アダプタの種類

ICソケット・アダプタには、対応パッケージや接続方法に応じて複数の種類があり、用途に合わせた選定が必要です。

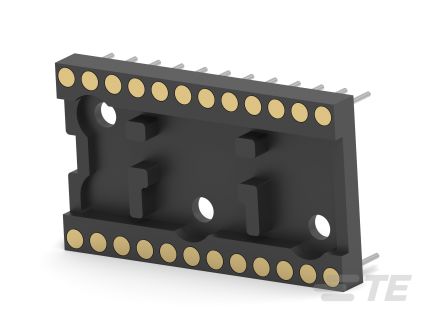

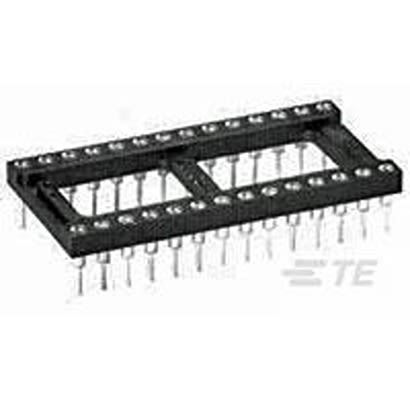

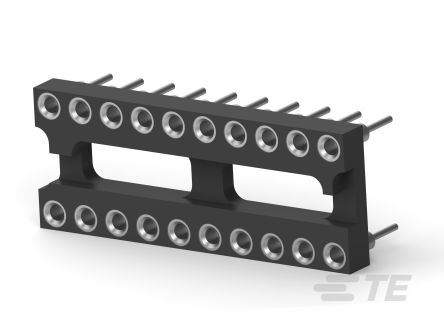

  • DIPソケット：2列ピン構造のICに対応する代表的なソケットで、試作や修理用途で広く使われます。
  • DILソケット：DIP系のICに対応するソケットとして扱われ、標準ピッチの部品に使われます。
  • DILヘッダーソケット：ヘッダ構造を持つタイプで、基板間接続やモジュール接続に使われます。
  • ICアダプタ：異なるパッケージやピッチを変換するための部品で、評価、検証、変換接続に使われます。
  • ピンソケット：単体または列単位で使用でき、柔軟なレイアウトやカスタム構成に対応しやすいタイプです。
  • ピンヘッダ：基板間接続や外部モジュールとの接続に使われ、関連部品として組み合わせて使用されます。

外観が似ていても、対応するIC形状、ピン配置、実装方法が異なるため、設計条件に合ったものを選ぶ必要があります。

ICソケット・アダプタの選び方

ICソケット・アダプタを選ぶ際は、ICの仕様と基板設計の両方に適合するかを確認することが重要です。

  • 種類：DIP、DIL、ICアダプタ、ピンソケット、ピンヘッダなどから、用途と接続方法に合うものを選びます。
  • ピッチ：2.54mm、1.27mm、0.5mmなど、ICの端子間隔に合ったものを選びます。ピッチが一致しないと装着できません。
  • ピン数：8ピン、14ピン、28ピン、40ピンなど、対応するICのピン数に合わせて選びます。
  • 実装方式：スルーホール、表面実装、ソケット式などから、基板構造や製造方法に適したものを選びます。
  • 用途・機能：試作向け、量産向け、交換用、高耐久タイプなど、使用目的に応じて必要な仕様を確認します。

これらの条件が合っていない場合、接触不良、信号不安定、振動による浮きや抜けなどの原因になります。また、接点材料や加工精度の違いは、耐久性や長期信頼性にも影響します。価格だけでなく、品質、互換性、継続供給のしやすさも含めて比較することが重要です。日本では通販や専門販売で調達されることが多いため、同一仕様品を継続して入手できるかも確認しておきたいポイントです。

ICソケット・アダプタのメーカー

ICソケット・アダプタは精密部品のため、メーカーごとの設計精度や接点品質が性能に影響します。特に検査用途や試作環境では、接触信頼性、耐久性、取り扱いやすさが重視されます。用途に応じてメーカーを比較し、入手性や継続供給も含めて検討することが大切です。

  • RS PRO：産業用途向けの標準仕様品を展開しており、安定した品質と幅広いラインアップが特徴です。
  • 山一電機（Yamaichi Electric）：高精度ソケットで知られ、検査用途や高信頼性が求められる分野で使われています。
  • Preci-Dip：接点技術に強みがあり、耐久性と信頼性を重視する用途で比較対象となります。

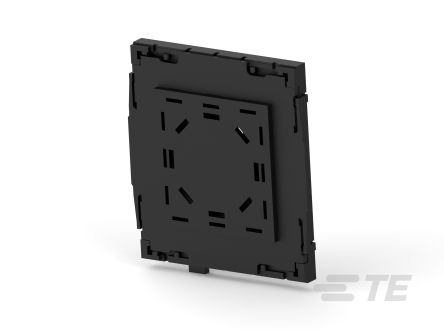

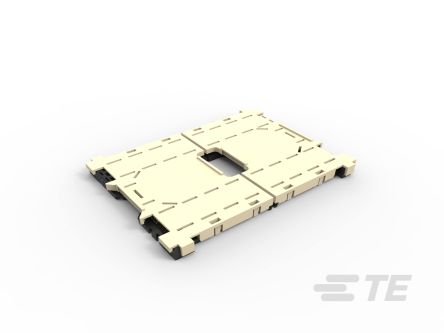

  • TE Connectivity：コネクタ分野で広く知られ、各種接続部品を幅広く展開しています。
  • Winslow：ICソケットやアダプタ製品を取り扱い、試作や評価用途で選ばれることがあります。
  • サンハヤト（Sunhayato）：試作基板や開発補助部品で知られ、評価・開発用途との相性が良いメーカーです。

ICソケット・アダプタは、電子回路の交換性、評価効率、保守性を高めるための重要な部品です。対応パッケージ、ピッチ、ピン数、実装方式を適切に選ぶことで、設計や保守のしやすさに大きく関わります。メーカー、価格、供給性まで含めて比較することが、実務上の適切な選定につながります。

DILヘッダーソケット
DILヘッダーソケット
DIPソケット・DILソケット
DIPソケット・DILソケット
ICソケット
ICソケット
ICソケット変換アダプタ
ICソケット変換アダプタ
ピンヘッダ・ピンソケット
ピンヘッダ・ピンソケット
リードフレーム
リードフレーム

844 製品が以下で見つかりました ICソケット・ICアダプタ

1 / 43
在庫あり
Aries Electronics ICソケット 24極 2.54 mm ピッチ スルーホール DIP テストソケット
  • RS品番 403-819
  • メーカー型番 24-6554-10
1個小計：
￥2,308.00(税抜)
￥2,308.00/個
在庫あり
サンハヤト IC変換アダプタ ペンタイプナイフ スルーホール, SOP to DIP, ピッチ 1.27 mm ピッチ
  • RS品番 401-7765
  • メーカー型番 14P-SOD-127-300
1個小計：
￥1,680.00(税抜)
￥1,680.00/個
在庫あり
HARWIN ピンヘッダピンソケット, 垂直, 2.54 mm スルーホール, 20極 はんだ 1A
  • RS品番 161-3624
  • メーカー型番 D01-9972042
1 袋(1袋5個入り) 小計：
￥1,679.00(税抜)
￥335.80/個
在庫あり
RS PRO 8 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金, 真鍮 回転 クローズドフレーム 3A
  • RS品番 183-1564
1 本(1本60個入り) 小計：
￥3,154.02(税抜)
￥52.567/個
在庫あり
Preci-Dip 110 8 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金, 真鍮 回転 オープンフレーム 1A
  • RS品番 702-0654
  • メーカー型番 110-87-308-41-001101
1 袋(1袋5個入り) 小計：
￥372.00(税抜)
￥74.40/個
在庫あり
3M Textool 28 ピン ZIF IC DIPソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金 クローズドフレーム 1A
  • RS品番 203-9533
  • メーカー型番 228-1371-00-0602J
1個小計：
￥6,718.00(税抜)
￥6,718.00/個
在庫あり
Winslow 16 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金 回転 オープンフレーム 5A
  • RS品番 813-137
  • メーカー型番 W30516TRC
1 袋(1袋5個入り) 小計：
￥697.00(税抜)
￥139.40/個
在庫あり
ASSMANN WSW 14 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, リン酸銅 スタンプ オープンフレーム 1A
  • RS品番 674-2438
  • メーカー型番 A 14-LC-TT
1 袋(1袋10個入り) 小計：
￥343.00(税抜)
￥34.30/個
在庫あり
Preci-Dip 110 10 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金, 真鍮 回転 オープンフレーム 1A
  • RS品番 702-0666
  • メーカー型番 110-87-310-41-001101
1 袋(1袋5個入り) 小計：
￥466.00(税抜)
￥93.20/個
在庫あり
RS PRO RS PRO 16 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金, 真鍮 回転 クローズドフレーム 3A
  • RS品番 183-1561
1 本(1本30個入り) 小計：
￥3,192.99(税抜)
￥106.433/個
在庫あり
Preci-Dip 110 4 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金, 真鍮 回転 オープンフレーム 1A
  • RS品番 702-0644
  • メーカー型番 110-87-304-41-001101
1 袋(1袋5個入り) 小計：
￥277.00(税抜)
￥55.40/個
在庫あり
Winslow IC変換アダプタ ペンタイプナイフ スルーホール, SOP to DIP, ピッチ 2.54 mm ピッチ
  • RS品番 158-2878
  • メーカー型番 W9501RC
1 袋(1袋5個入り) 小計：
￥4,662.00(税抜)
￥932.40/個
在庫あり
Winslow 28 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金 回転 オープンフレーム 5A
  • RS品番 813-187
  • メーカー型番 W30528TRC
1 袋(1袋5個入り) 小計：
￥1,105.00(税抜)
￥221.00/個
在庫あり
サンハヤト IC変換アダプタ ペンタイプナイフ 表面実装, DIP to SOP, ピッチ 1.27 mm ピッチ
  • RS品番 401-7793
  • メーカー型番 20P-SOD-127-300
1個小計：
￥1,970.00(税抜)
￥1,970.00/個
在庫あり
山一電機 ピンヘッダピンソケット, ペンタイプナイフ, 2.54 mm スルーホール, 20極, IC26V-2010-GG4 はんだ 1A 700V
  • RS品番 240-5933
  • メーカー型番 IC26V-2010-GG4
1個小計：
￥1,337.00(税抜)
￥1,337.00/個
在庫あり
サンハヤト IC変換アダプタ ペンタイプナイフ スルーホール, SOP to DIP, ピッチ 2.54 mm ピッチ
  • RS品番 401-7771
  • メーカー型番 16P-SOD-127-300
1個小計：
￥1,750.00(税抜)
￥1,750.00/個
在庫あり
Preci-Dip 110 12 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金, 真鍮 回転 オープンフレーム 1A
  • RS品番 702-0679
  • メーカー型番 110-87-312-41-001101
1 袋(1袋5個入り) 小計：
￥1,125.00(税抜)
￥225.00/個
在庫あり
山一電機 ICソケット 64極 0.5 mm ピッチ QFP テストソケット
  • RS品番 372-3166
  • メーカー型番 IC234-0644-027N
1個小計：
￥30,154.00(税抜)
￥30,154.00/個
在庫あり
ASSMANN WSW 10 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, リン酸銅, 真鍮 回転 オープンフレーム 3A
  • RS品番 674-2472
  • メーカー型番 AR 10 HZL-TT
1 袋(1袋10個入り) 小計：
￥1,595.00(税抜)
￥159.50/個
在庫あり
Winslow 14 ピン DILソケット 垂直, 2.54 mm ピッチ, スルーホール, ベリリウム銅合金 回転 オープンフレーム 5A
  • RS品番 813-121
  • メーカー型番 W30514TRC
1 袋(1袋5個入り) 小計：
￥1,868.00(税抜)
￥373.60/個
