プッシュボタンスイッチ・コンポーネント
非常停止押しボタンスイッチ
Eaton 非常用ボタン
RS品番:
793-3566
メーカー型番:
121612 C22-PVT60P-K11
メーカー/ブランド名:
Eaton
非常停止押しボタンスイッチ の一覧へ
151 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥7,310.00
(税抜)
¥8,041.00
(税込)
個
単価
1 +
¥7,310.00
RS品番:
793-3566
メーカー型番:
121612 C22-PVT60P-K11
メーカー/ブランド名:
Eaton
データシート
その他
詳細情報
仕様
Emergency Stop 60mm Turn Release 1NO+1NC Data Sheet
Machine Guarding and Safety Range Overview
C22-PVT60P-K11-Datasheet
Instruction Sheet - 197536 M22-PVT30
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 該当なし

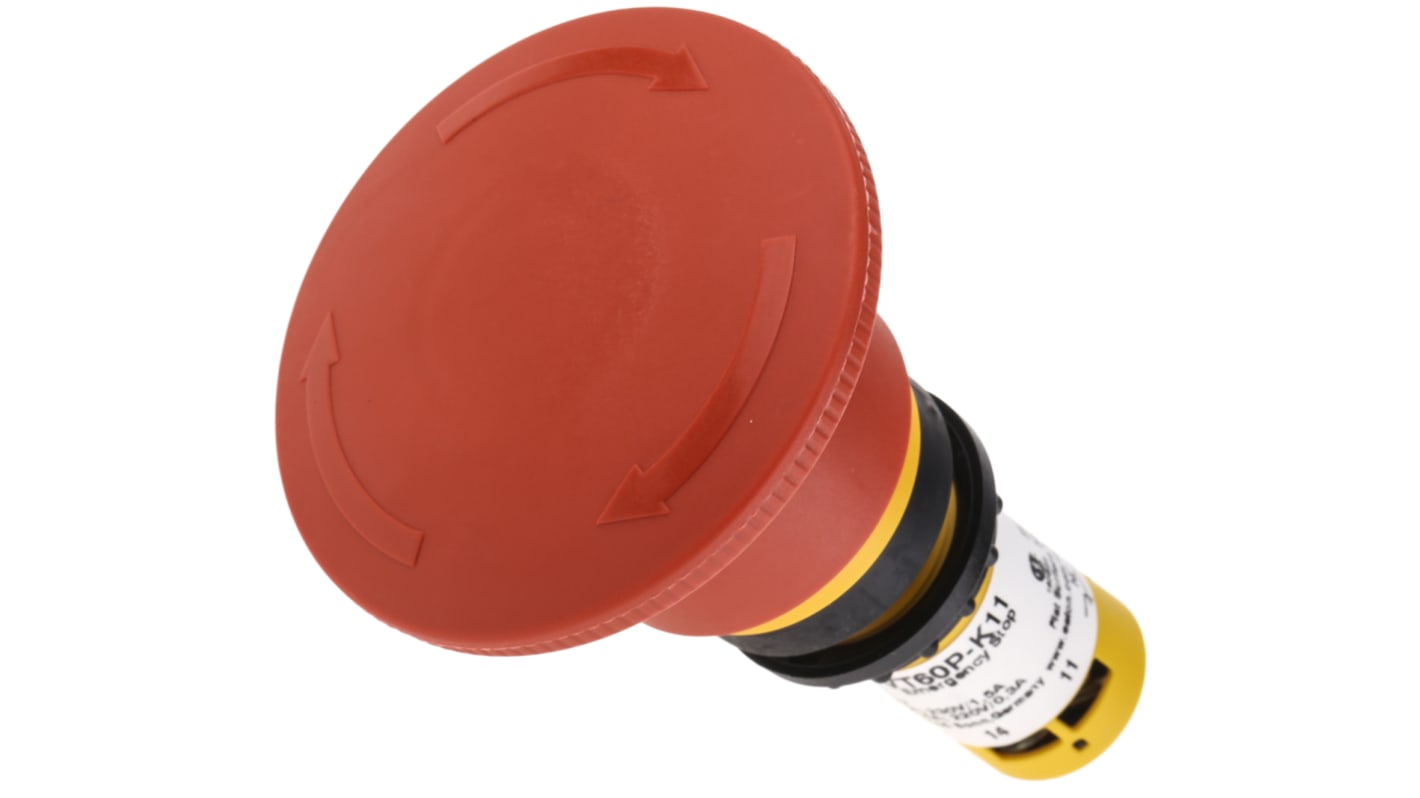

Eaton コンパクト緊急停止プッシュボタン - C22 シリーズ
Eaton の C22 緊急停止プッシュボタンシリーズは、「モノブロック」テクノロジーにより、簡単かつ効率的に設置できます。モノブロック技術とは、各緊急停止ボタン装置に内蔵されているコンタクトブロックを指します。これにより、追加された背面パネルコンポーネントを購入して組み立てる必要がなくなります。また、このすべてが 1 つのユニットにまとめられているため、コンタクトブロックの自己監視が不要になります。C22 コンパクトシリーズの緊急停止ボタンは、安全性を重視して設計され、幅広い用途で耐久性と信頼性を発揮します。
代表的用途
電気オートメーションや制御環境向けに設計された緊急停止ボタンスイッチは、一般的にボタンステーション内で使用されています。ボタンステーション内では、ユーザーがコントロールデスク、サスペンド状態のオペレータパネル、又はコントロールパネル内に座っている可能性があります。工場のコンベアベルト、エスカレータ、制御盤などの幅広い緊急停止及び安全用途に適しています。
特長と利点
人間工学に基づいたマッシュルームヘッドボタンの設計により、使いやすさが向上しています
切抜き穴径: 22.5 mm
機械的寿命は 50 、 000 サイクル以上
動作温度: -25 → +70 ° C
薄型のプラスチックデザインにより、魅力的でモダンな外観と操作性を実現
これらのデバイスの前面( IP69K まで)と背面( IP65 まで)で高度な保護性能を発揮するため、油密な汚れや液体からの保護が必要な用途に最適です。
プッシュボタンは完全なユニットとして提供されるため、世界中のさまざまな用途に簡単に設置できます
ツイストリセットとキーリセットのモデルがあります
C22 シリーズは、適合性の高い機能を備えています
緊急停止用押ボタンと汎用押ボタンの違いは何ですか?
汎用押しボタンスイッチは、機械の操作の開始、モードの切り替えなどの制御に使用されます。ただし、非常停止用押ボタンスイッチは、主に危険な事象を停止するための安全対策として使用されます。
Eatonモノブロック緊急停止プッシュボタン、4 A電流、22.5 mmカットアウト - C22-PVTシリーズ - 121612 C22-PVT60P-K11
緊急時に機械をすばやく停止する必要がありますか? Eatonのこの緊急停止プッシュボタンを使用してください。このユニットは、モノブロック技術を採用しています。つまり、コンタクトブロックを内蔵してすばやく取り付けることができます。1,000,000回の機械的寿命により、長期間の性能に信頼できます。このプッシュボタンを使用して、生産工場やコンベアシステムの機械的危険から人間や機器を保護します。-25 → +70 °Cの幅広い動作温度で、過酷な環境に耐えることができます。
• 動作周波数: ≦300サイクル/時間、信頼性の高い使用
• コントロールパネルに適合するカットアウト径: 22.5 mm
• 耐衝撃性により、過酷な操作での誤作動を防止
• 4Aの供給電流でエネルギー効率を実現
このプッシュボタンは、産業環境で使用できますか?
はい。このプッシュボタンのIP69K等級は、完全に防塵で、蒸気や水のジェットから保護されています。耐久性を向上させるため、IP67等級の保護も備えています。つまり、15 cm → 1 mの水中に耐えることができます。
Eaton E-Stopファミリの一部
備考
以前はMoellerとして知られていたEaton
特性
実装タイプ
パネルマウント
カットアウト直径
22mm
接点構成
1 NO + 1 NC
押しボタンの作動
ツイストリリース
イルミネーション
なし
シリーズ
C22-PVT
IP保護等級
IP67, IP69K
色
赤
定格電圧
250V
供給電流
4A
深さ
2.36インチ
幅
2.36インチ
押しボタンの素材
プラスチック
高さ
92mm
