IDEM 非常用ボタン ESLシリーズ
RS品番:
826-4426
メーカー型番:
232023-A
メーカー/ブランド名:
IDEM
非常停止押しボタンスイッチ の一覧へ
31 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥34,750.00
(税抜)
¥38,225.00
(税込)
個
単価
1 +
¥34,750.00
RS品番:
826-4426
メーカー型番:
232023-A
メーカー/ブランド名:
IDEM
データシート
その他
詳細情報
仕様
102532 ESL-SS Data Sheet
IDEM Safety Switches Video
RoHSステータス: 適合
COO(原産国):
GB
IDEM緊急停止スイッチ

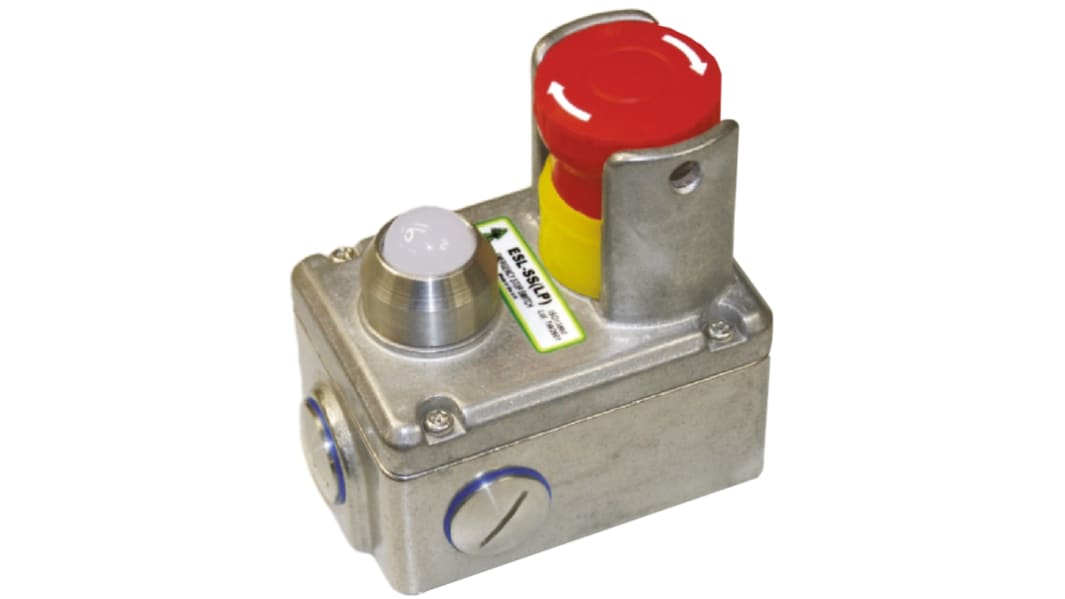

IDEM社のESL-SSシリーズの押しボタンはスタンドアロンの標準非常停止スイッチで、機器や露出したコンベアにおいて堅牢な非常停止保護が可能になります。
赤色のプラスチック製ヘッドが付いているこの丸型非常停止押しボタンは、機械、システム、又はプロセスをシャットダウンするために作業員が使用するように設計されています。
デュアルチャンネルセーフティモニタリングコントローラと併用すると、このスイッチを非常停止デバイスとして使用でき、ISO13849-1のカテゴリ4 / PLeまで監視できます。
ESL-SSシリーズは、作業員では保護できない機械や工場コンベアの一部に非常停止スイッチを取り付ける場合に最適です。
IDEMのESL-SSシリーズはすべて、欧州規格EN ISO13850 (旧EN418)及びIEC60947-5-5に準拠しています。スイッチコンタクトと非常停止ボタンの間にポジティブ動作のメカニカルリンクがあります。スイッチは機械的にラッチされ、動作状態に戻すには、EN ISO13850で求められているように、リセットボタンを押す必要があります。
防爆押しボタンスイッチのシリーズは、火花や炎に耐えることができ、IECEx及びATEX認定を受けています。
これらの証明書には、(潜在的に)危険な場所で使用するための装置の要件が記載されています。
ATEX及びIECExには、両方に品質保証システムがあります。製品認定のほかに、どちらの場合でも、製造元が品質システムを準備する必要があり、公認機関により定期的に確認されます。どちらについても、品質システムは、主にISO9001と、防爆製品の設計、製造、テストに関する追加要件に基づいています。
品番
826-4413
、
826-4417
、
826-4426
、
826-4429
には、メンテナンス時の「ロックオフ」用南京錠の穴が付いたボタン保護シュラウドあり
品番
826-4426
及び
826-4429
は、2色のLED (緑点灯 / 赤点滅)付き
規格
EN 60947-5-1、EN 60947-5-5、EN 62061、UL 508、ISO 13850、ISO 13849-1
このプラスチック製の40 mmマッシュルームモメンタリ部品番号232023-A押しボタンスイッチは、露出したコンベアや機械において堅牢な非常停止保護が可能になるように設計 / 製造されています。
ステンレススチール316製ハウジング(IP69K等級)は、+80 °C及び100 psiで洗剤を使用して高圧ホース洗浄が可能です。
この独自の非常停止押しボタン保護シュラウドには、メンテナンス時のロックオフ用に南京錠の穴が付いており、定期的に監視できない状況に対応するように設計されています。
3極コンタクトブロックで、ポジティブ動作スイッチコンタクトを提供します。
この非照光式ボタンに追加された設計機能に、ふたを取り外すと安全コンタクトが開く、特別なふた用安全トリップ機構があります。
動作温度範囲は-25 → +80 °Cで、この装置のクランプは導体の2.5 mm2を超えてはなりません。
このエンクロージャは、IP67規格で規制 / 管理され、「防塵」に分類されており、浸漬からも保護されます。
赤色のマッシュルーム押しボタンをリセットするには、ひねる必要があります。
この非常停止押しボタンの耐電圧(Uimp)は2500 Vです。
電気の顧客のメンテナンスに関する推奨事項
• 毎週 - 制御回路とラッチ機構が正しく動作しているか確認します。非常停止ボタン又はケーシングが破損していないか点検します。
• 6か月ごと - 電源を切り離し、カバーを取り外します。ねじ端子の締め付け具合を確認し、湿気の侵入の兆候を確認します。スイッチは絶対に修理しないでください。
よくある質問と回答
非常停止用押しボタンスイッチと汎用押しボタンスイッチは、どのように違うのですか?
汎用押しボタンスイッチは、機械の動作開始、モードの切り替えなどの操作に使用されます。それに対して、非常停止押しボタンスイッチは、主に危険な事象を停止するための安全対策として使用されます。
特性
実装タイプ
表面実装
接点構成
2NC + 2NO
押しボタンの作動
ツイストリリース
イルミネーション
あり
シリーズ
ESL
IP保護等級
IP67, IP69K
プッシュボタンの形
丸型
定格電圧
240V ac/dc
供給電流
3A
深さ
105mm
幅
94mm
押しボタンの素材
プラスチック
高さ
66mm
