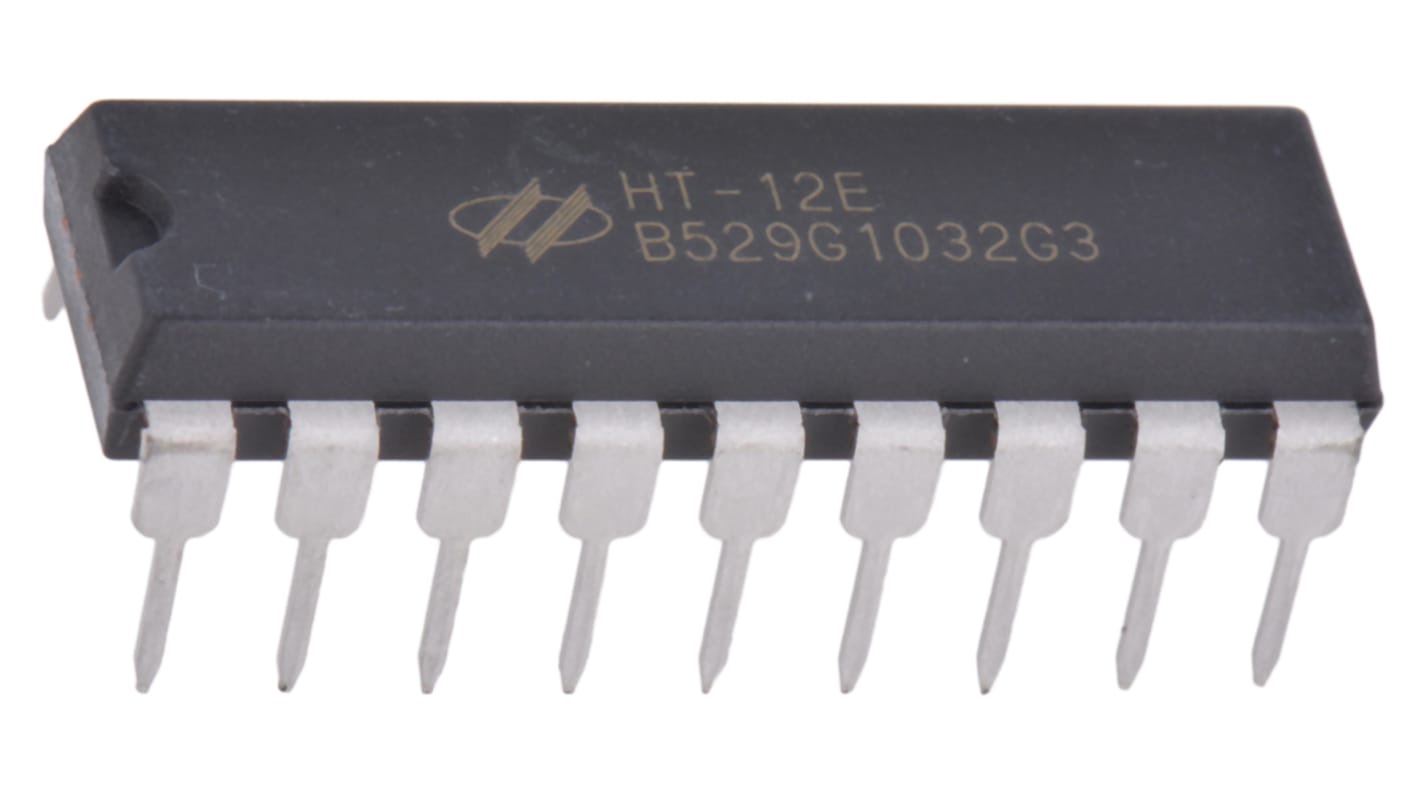

Holtek エンコーダ, HT12, 18ピン, PDIP , スルーホール
- RS品番:
- 885-0692
- メーカー型番:
- HT12E-18DIP
- メーカー/ブランド名:
- Holtek
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 885-0692
- メーカー型番:
- HT12E-18DIP
- メーカー/ブランド名:
- Holtek
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Holtek | |
| プロダクトタイプ | エンコーダ | |
| 論理回路 | HT12 | |
| ピン数 | 18 | |
| パッケージ型式 | PDIP | |
| 取付タイプ | スルーホール | |
| 自動車規格 | なし | |
| 高さ | 4.95 mm | |
| 長さ | 23.37 mm | |
| ロジックタイプ | エンコーダ | |
| 動作温度 (Max) | 75 °C | |
| 最大電源電圧 | 12 V | |
| 動作温度 (Min) | -20 °C | |
| 最小電源電圧 | 2.4 V | |
| 入力数 | 8 | |
| 出力数 | 2 | |
| シリーズ | HT | |
| 規格 / 承認 | No | |
| 幅 | 7.11 mm | |
| すべて選択 | ||
|---|---|---|
ブランド Holtek | ||
プロダクトタイプ エンコーダ | ||
論理回路 HT12 | ||
ピン数 18 | ||
パッケージ型式 PDIP | ||
取付タイプ スルーホール | ||
自動車規格 なし | ||
高さ 4.95 mm | ||
長さ 23.37 mm | ||
ロジックタイプ エンコーダ | ||
動作温度 (Max) 75 °C | ||
最大電源電圧 12 V | ||
動作温度 (Min) -20 °C | ||
最小電源電圧 2.4 V | ||
入力数 8 | ||
出力数 2 | ||
シリーズ HT | ||
規格 / 承認 No | ||
幅 7.11 mm | ||
HT12E/D Encoder/Decoder chipset
The HT12E/D chipset works with an Ir or RF transmitter and receiver device to make a 4-button wireless remote control system.
8-bit ID (Address) code set by switches
Encoder sends packet containing ID code and button-pressed data four times on serial channel
Decoder reads data packet and if ID matches it's own settings, data transferred to four data output pins
Received codes are checked three times
Power supply: +2.4V to +12Vdc
Operating temperature range: -20 to +75°C
Applications: Security systems, Smoke & fire alarm systems, Garage door controllers, Car door controllers, Car alarm systems
RS Product Codes
885-0692 HT12E-18DIP Encoder DIP18 package
885-0709 HT12E-20SOP Encoder SOP20 package
885-0702 HT12D-18DIP Decoder DIP18 package
885-0705 HT12D-20SOP Decoder SOP20 package
