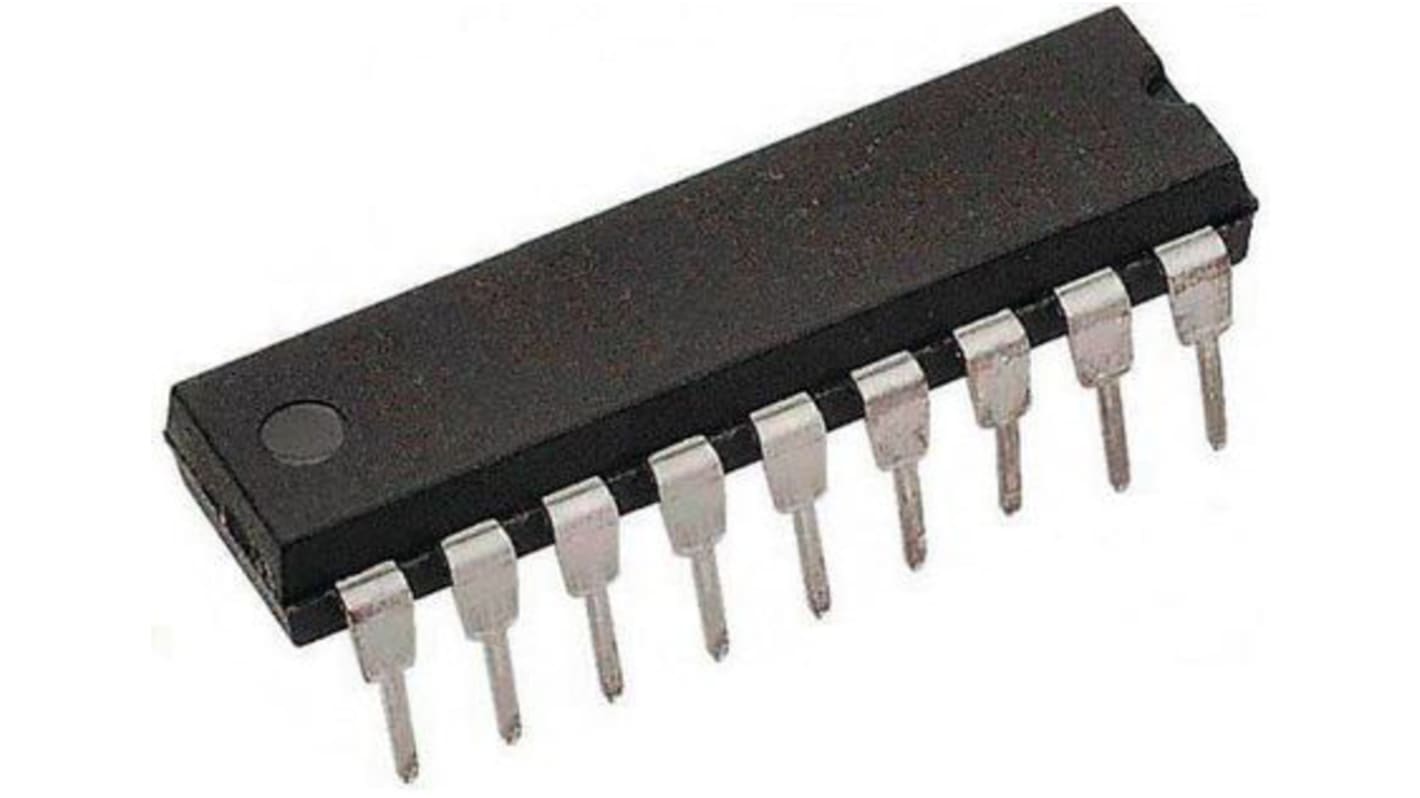

デコーダ Holtek, 18ピン PDIP
RS品番:
885-0702
メーカー型番:
HT12D-18DIP
メーカー/ブランド名:
Holtek
エンコーダー ・デコーダーIC の一覧へ
取扱終了
RS品番:
885-0702
メーカー型番:
HT12D-18DIP
メーカー/ブランド名:
Holtek
データシート
その他
詳細情報
仕様
HT12D/HT12F, 2^12 Series of Decoders
ESD Control Selection Guide V1
RoHSステータス: 適合
HT12E/Dエンコーダ / デコーダチップセット
HT12E/Dチップセットは、IR / RFトランスミッタ又はレシーバと動作して、4ボタン式のリモコンシステムを形成します。
スイッチで設定する8ビットID(アドレス)コード
エンコーダはIDコードとボタン押下データを含むパケットをシリアルチャンネルで4回送信
デコーダはデータパケットを読み取り、IDが自らの設定と一致した場合、4つのデータ出力ピンにデータを転送
受信コードは3回チェック
電源: +2.4 → +12 V dc
動作温度範囲: -20 → +75 °C
用途: セキュリティシステム、煙感知 / 火災警報システム、ガレージドアコントローラ、カードアコントローラ、カーアラームシステム
RS製品コード
885-0692
: HT12E-18DIPエンコーダDIP18パッケージ
885-0709
: HT12E-20SOPエンコーダSOP20パッケージ
885-0702
: HT12D-18DIPデコーダDIP18パッケージ
885-0705
: HT12D-20SOPデコーダSOP20パッケージ
特性
実装タイプ
スルーホール
パッケージタイプ
PDIP
ピン数
18
寸法
23.37 x 7.11 x 4.95mm
動作供給電圧 Max
12 V
動作温度 Max
+75 °C
動作温度 Min
-20 °C
動作供給電圧 Min
2.4 V
