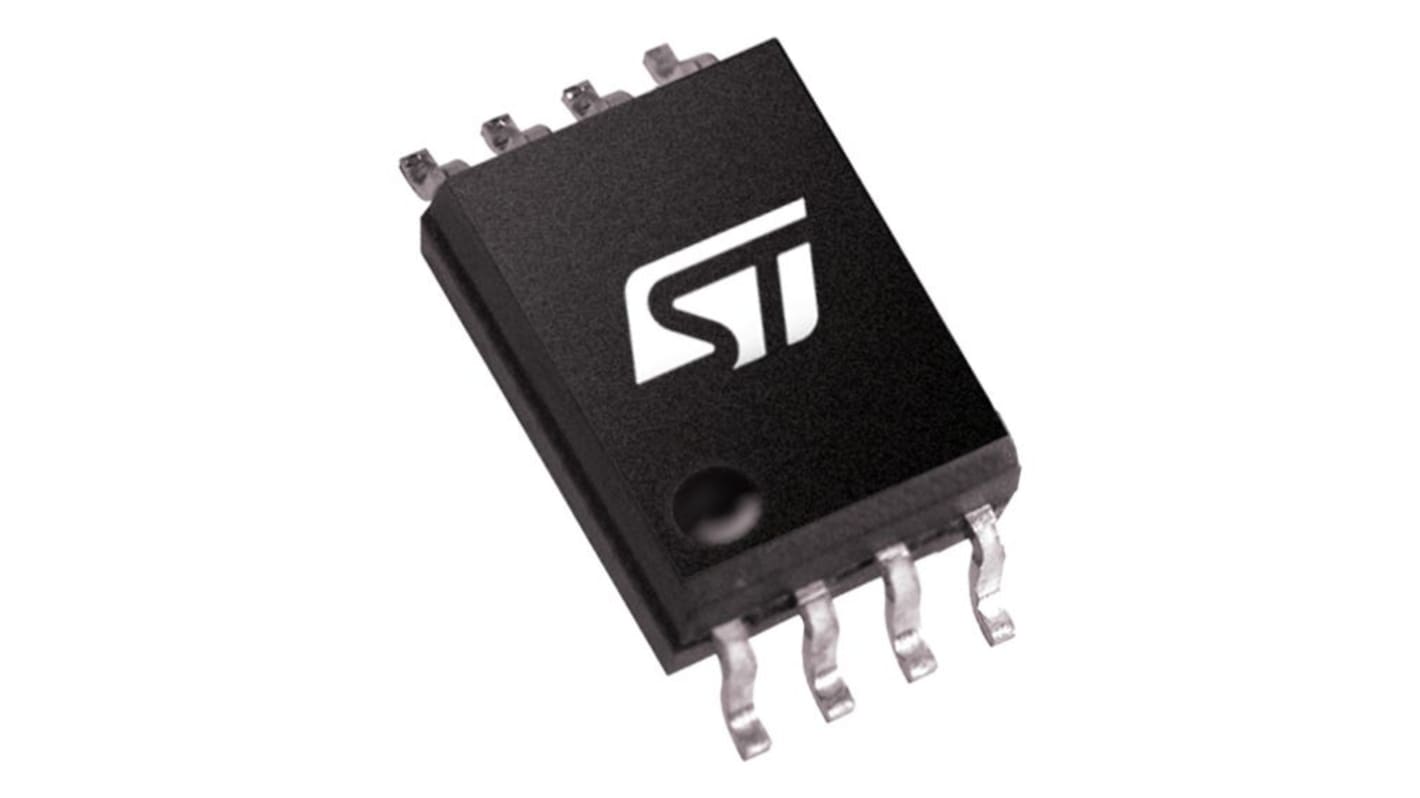

STMicroelectronics ゲートドライバモジュール L6388ED013TR ハイサイド 650 mA 2 SO-8 2 8-Pin 17 V 表面

ゲートドライバIC・駆動回路 の一覧へ

1 リール(1リール2500個入り) 小計：*

￥492,670.00

(税抜)

￥541,937.50

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年6月26日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
2500 +￥197.068￥492,670

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
152-016
メーカー型番:
L6388ED013TR
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

ゲートドライバモジュール

出力電流

650mA

ピン数

8

パッケージ型式

SO-8

降下時間

40ns

ドライバタイプ

ハイサイド

出力数

2

上昇時間

70ns

最小電源電圧

17V

最大電源電圧

17V

ドライバ数

2

動作温度 Min

-45°C

動作温度 Max

150°C

シリーズ

L6388ED013TR

規格 / 承認

RoHS Compliant

取付タイプ

表面

COO（原産国）:
CN
STMicroelectronicsの高電圧ゲートドライバは、BCD「オフライン」技術で製造されており、パワーMOSFET / IGBTデバイスのハーフブリッジを駆動できます。ハイサイド(フローティング)セクションは、最大600 Vの電圧レールで動作できます。両方のデバイス出力は、それぞれ650 mAと400 mAのシンク及びソースを実現し、インターロック機能を内蔵しているため、同時に高く駆動できません。デッドタイム機能により、出力のクロス伝導によるさらなる防止が保証されています。

内部ブートストラップダイオード

入力と相互に出力

デッドタイム及びインターロック機能
