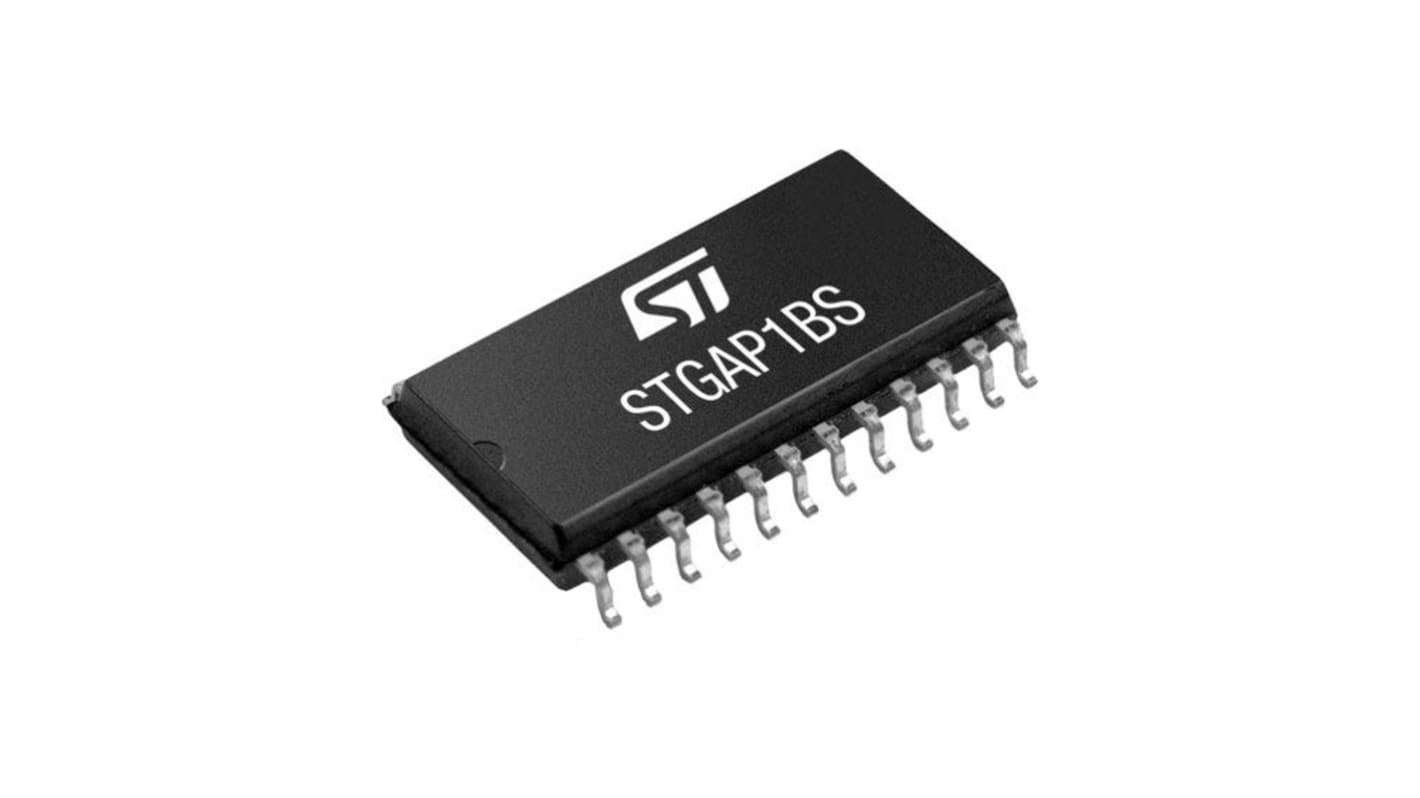

STMicroelectronics ゲートドライバモジュール STGAP1BSTR ゲートドライバ 5 A SO-24W 24-Pin 28 V

ゲートドライバIC・駆動回路 の一覧へ

1 リール(1リール1000個入り) 小計：*

￥730,000.00

(税抜)

￥803,000.00

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年2月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
1000 +￥730.00￥730,000

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
152-177
メーカー型番:
STGAP1BSTR
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

ゲートドライバモジュール

出力電流

5A

ピン数

24

パッケージ型式

SO-24W

降下時間

25ns

ドライバタイプ

ゲートドライバ

上昇時間

25ns

最小電源電圧

4V

最大電源電圧

28V

動作温度 Min

-40°C

動作温度 Max

85°C

規格 / 承認

RoHS

高さ

2.65mm

幅

7.6 mm

長さ

15.6mm

シリーズ

STGAP1BS

自動車規格

なし

STMicroelectronicsゲートドライバは、高度な保護機能、構成機能、診断機能を備えたNチャンネルMOSFET及びIGBT用のガルバニック絶縁シングルゲートドライバです。このゲートドライバのアーキテクチャは、真のガルバニック絶縁によりチャンネルを制御と低電圧インターフェイス回路から絶縁します。

負のゲートドライブ機能

アクティブミラークランプ

脱飽和検出

VCEアクティブクランプ

診断ステータス出力

UVLO及びOVLO機能

プログラマブル入力デグリッチフィルター

非同期停止コマンド
