取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 227-2208
- メーカー/ブランド名:
- RS PRO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | RS PRO | |
| プロダクトタイプ | ICソケット | |
| ICソケットタイプ | PLCCソケット | |
| パッケージ型式 | 表面実装 | |
| 極数 | 68 | |
| 電流 | 1A | |
| 電圧 | 100V | |
| ピッチ | 1.27mm | |
| 方向 | ペンタイプナイフ | |
| 接触オペレーション | リン酸銅 | |
| コンタクトポイント材質 | ニッケルめっき上にスズめっき | |
| 実装タイプ | はんだ | |
| ソケット設置タイプ | スルーホール | |
| 機器設置タイプ | 表面 | |
| 動作温度 Min | -55°C | |
| 動作温度 Max | 105°C | |
| 規格 / 承認 | No | |
| 材質 | ポリブチレンテレフタレート | |
| すべて選択 | ||
|---|---|---|
ブランド RS PRO | ||
プロダクトタイプ ICソケット | ||
ICソケットタイプ PLCCソケット | ||
パッケージ型式 表面実装 | ||
極数 68 | ||
電流 1A | ||
電圧 100V | ||
ピッチ 1.27mm | ||
方向 ペンタイプナイフ | ||
接触オペレーション リン酸銅 | ||
コンタクトポイント材質 ニッケルめっき上にスズめっき | ||
実装タイプ はんだ | ||
ソケット設置タイプ スルーホール | ||
機器設置タイプ 表面 | ||
動作温度 Min -55°C | ||
動作温度 Max 105°C | ||
規格 / 承認 No | ||
材質 ポリブチレンテレフタレート | ||

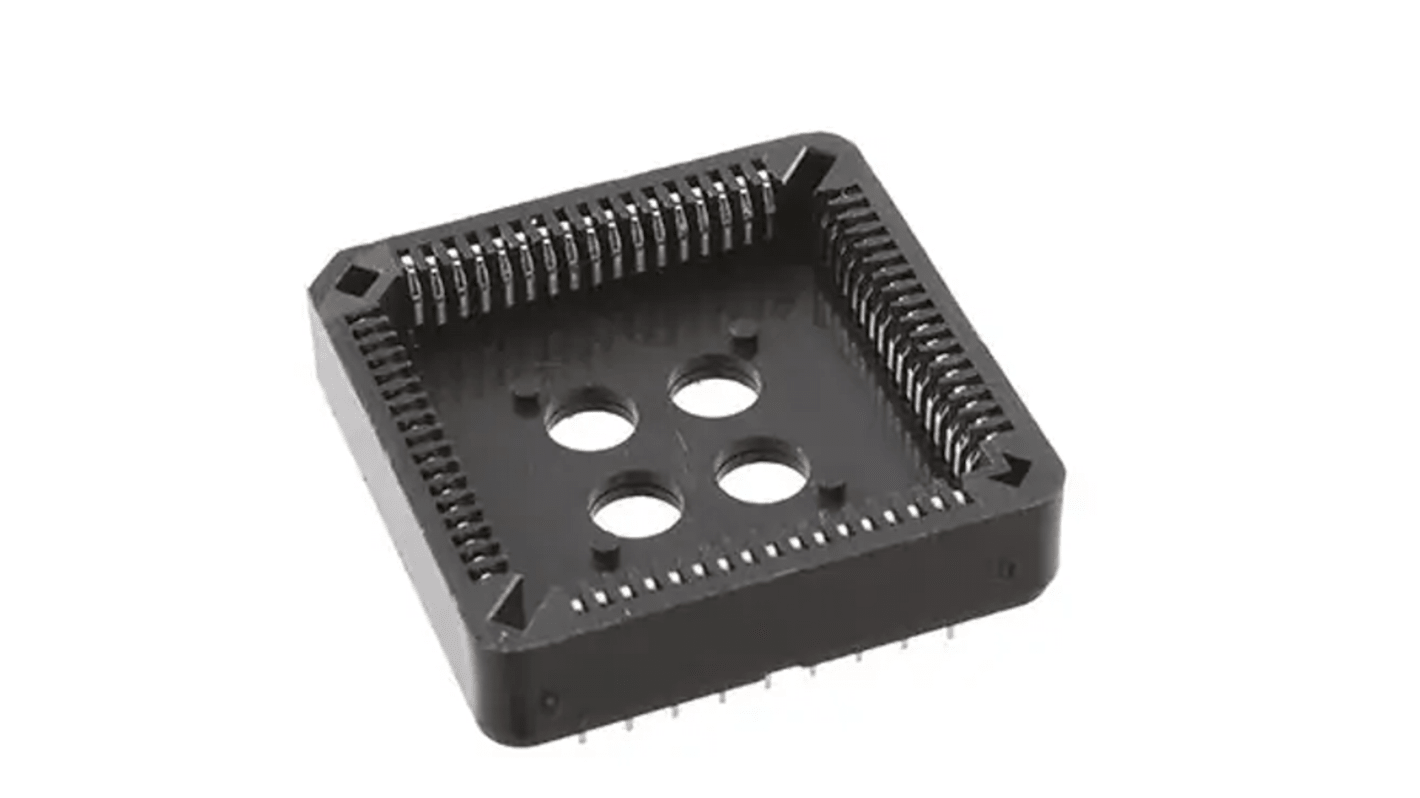

RS Pro PLCC ソケット
RS Pro SMT PLCC シリーズソケットは、 100 インチセンターライングリッドで、プラスチックリードチップをスルーホール基板形式に変換するように設計された、低プロファイルの薄型ウォールソケットです。JEDEC MS 016 及び MS 018 ピンカウント規格に準拠しています。ソケットの定格電圧は 100 V ac 、定格電流は 1 A です。ソケットの優れた精密打ち抜きコンタクト設計により、あらゆるサイズのチップに対応する安定した高保持コンタクトを実現
特長と利点
•さまざまなチップサイズに対応
•ニッケルめっき上にスズめっき
•コンタクト材質はりん青銅
• 20P ～ 100P の全サイズ
•高温 PPS 絶縁体
•最大電流抵抗： 15 mhm
•最小絶縁抵抗： 1,000M Ω
•はんだ上がりのない設計
•目に見えるはんだ接合部向けのオープンフレーム設計
•動作温度範囲： -55 ° C ～ 105 ° C
認定
• UL94V-0
