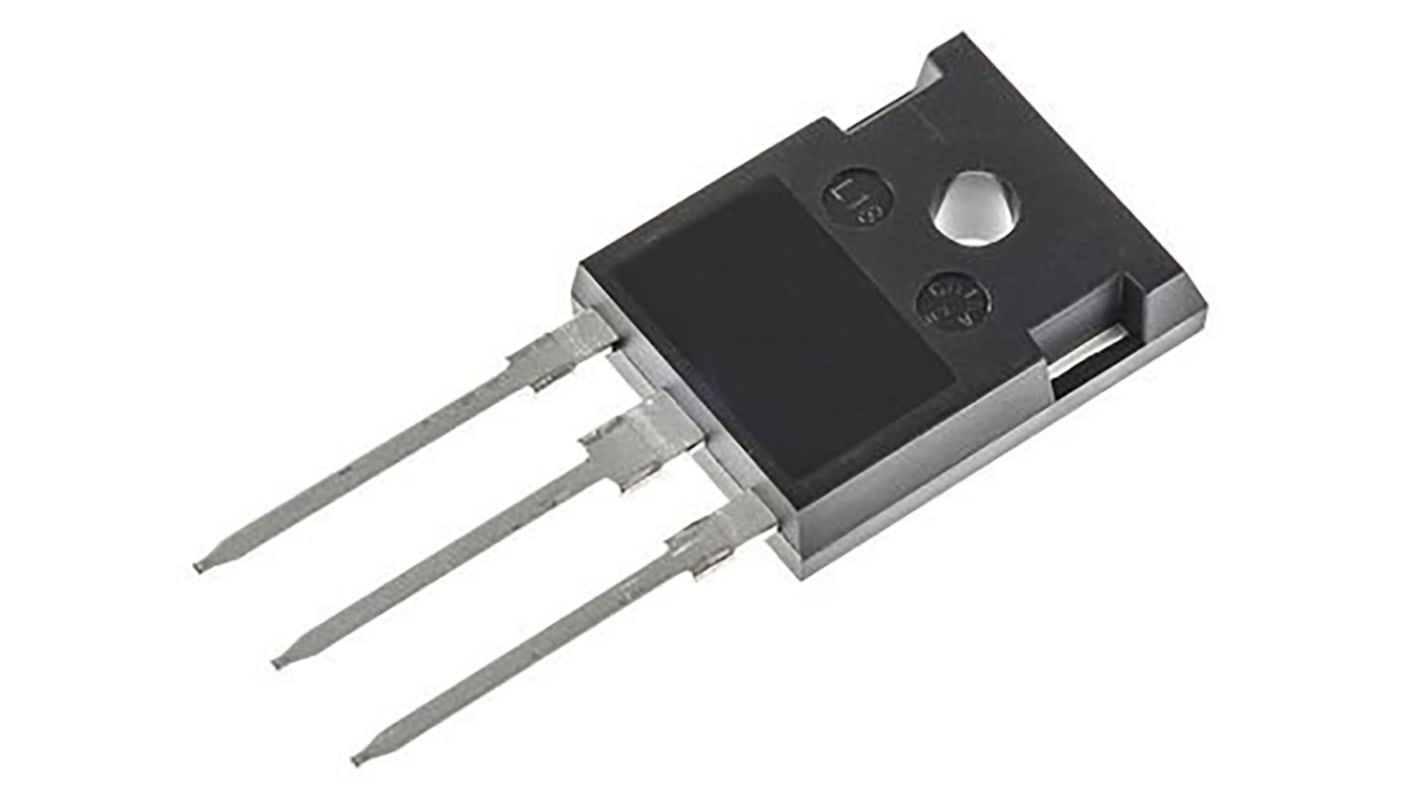

Infineon TO-247 IGBT, Nチャンネル, 650 V, 75 A, 3ピン
- RS品番:
- 110-7176
- メーカー型番:
- IKW75N65EL5XKSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋2個入り) 小計：*
￥2,628
(税抜)
￥2,891
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 132 は 2026年10月07日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 - 6 | ￥1,314.00 | ￥2,628 |
| 8 - 14 | ￥1,265.00 | ￥2,530 |
| 16 - 18 | ￥1,215.50 | ￥2,431 |
| 20 - 22 | ￥1,165.00 | ￥2,330 |
| 24 + | ￥1,116.00 | ￥2,232 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 110-7176
- メーカー型番:
- IKW75N65EL5XKSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| プロダクトタイプ | IGBT | |
| 最大連続コレクタ電流 Ic | 75A | |
| 最大コレクタエミッタ電圧 Vceo | 650V | |
| 最大許容損失Pd | 536W | |
| パッケージ型式 | TO-247 | |
| 取付タイプ | スルーホール | |
| チャンネルタイプ | N | |
| ピン数 | 3 | |
| 最大ゲートエミッタ電圧VGEO | 20 V | |
| 動作温度 Min | -40°C | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 1.35V | |
| 動作温度 Max | 175°C | |
| シリーズ | TrenchStop | |
| 幅 | 21.1mm | |
| 規格 / 承認 | RoHS | |
| 高さ | 5.21mm | |
| 長さ | 16.13mm | |
| エネルギー定格 | 7.22mJ | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
プロダクトタイプ IGBT | ||
最大連続コレクタ電流 Ic 75A | ||
最大コレクタエミッタ電圧 Vceo 650V | ||
最大許容損失Pd 536W | ||
パッケージ型式 TO-247 | ||
取付タイプ スルーホール | ||
チャンネルタイプ N | ||
ピン数 3 | ||
最大ゲートエミッタ電圧VGEO 20 V | ||
動作温度 Min -40°C | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 1.35V | ||
動作温度 Max 175°C | ||
シリーズ TrenchStop | ||
幅 21.1mm | ||
規格 / 承認 RoHS | ||
高さ 5.21mm | ||
長さ 16.13mm | ||
エネルギー定格 7.22mJ | ||
自動車規格 なし | ||
インフィニオンTrenchStopシリーズIGBT、最大コレクタ-エミッタ間電圧 650V、最大連続コレクタ電流 75A - IKW75N65EL5XKSA1
このIGBTは、要求の厳しい産業環境での電力変換および制御向けに設計された高電圧スイッチングトランジスタです。広い温度範囲で動作し、取り付けやヒートシンクへの接続が容易なTO-247スルーホールパッケージで提供されます。このデバイスは、大きなコレクタ電流への対応と低い飽和損失による効率的なスイッチングが求められる用途に適しています。
特長：
• 耐圧 650V により、高電圧スイッチングに対応
• 連続コレクタ電流 75A により、大電流動作が可能
• 1.35V の低Vce(sat)により、導通損失を低減
• 最大許容電力 536W により、高い熱負荷に対応
• ゲート-エミッタ間定格電圧 20V により、十分なゲート駆動マージンを確保
• エネルギー定格 7.22mJ により、高エネルギーのスイッチング事象に対応
• 連続コレクタ電流 75A により、大電流動作が可能
• 1.35V の低Vce(sat)により、導通損失を低減
• 最大許容電力 536W により、高い熱負荷に対応
• ゲート-エミッタ間定格電圧 20V により、十分なゲート駆動マージンを確保
• エネルギー定格 7.22mJ により、高エネルギーのスイッチング事象に対応
用途
• 産業用モータ駆動インバータに適合
• 無停電システムの電源で使用
• 高出力コンバータおよびUPSユニットに最適
• 誘導加熱および溶接用電力段に使用可能
• 再生可能エネルギーインバータの電力段に適合
• 無停電システムの電源で使用
• 高出力コンバータおよびUPSユニットに最適
• 誘導加熱および溶接用電力段に使用可能
• 再生可能エネルギーインバータの電力段に適合
熱管理にはどのような実装形式が必要ですか？
TO-247スルーホールパッケージで提供され、標準的なヒートシンクへ直接取り付け可能です。また、一般的なねじ止めにより効率的な熱伝達が可能です。
動作時にどのような過酷な環境条件に耐えられますか？
このデバイスは -40°C～175°C で動作し、過酷な熱環境や高いジャンクション温度で使用できます。
ゲート駆動時に注意すべき制約は何ですか？
最大許容ゲート-エミッタ間電圧は 20V のため、ゲート酸化膜へのストレスを防ぐには、ゲートドライバをこの範囲内で使用する必要があります。
このコンポーネントは車載グレード用途に適していますか？
RoHSに準拠していますが、自動車規格品として分類されていないため、車載用途で使用する前に車両固有の要件に対して評価する必要があります。
