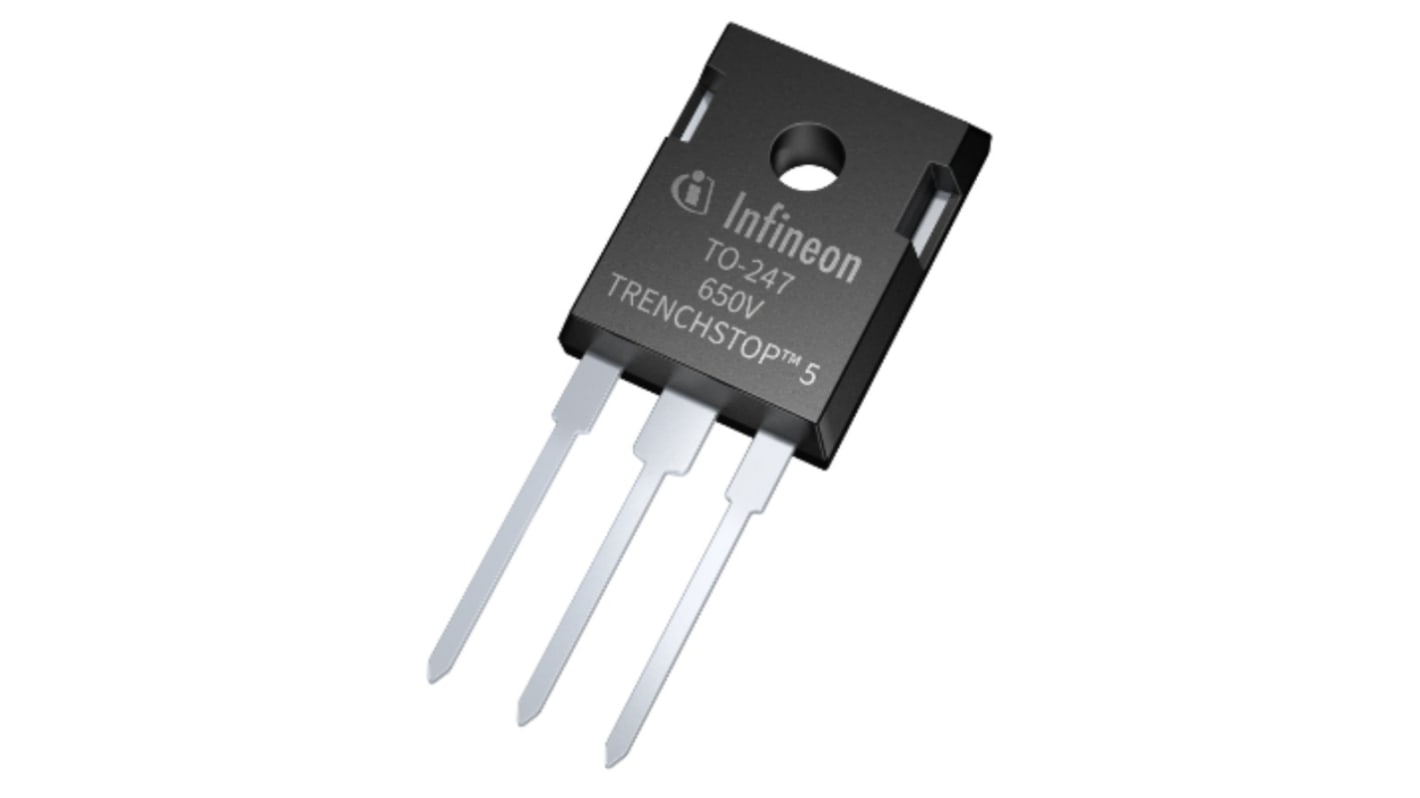

Infineon TO-247 IGBT, Nチャンネル, 650 V, 90 A, 3ピン
- RS品番:
- 215-6675
- メーカー型番:
- IKW75N65EH5XKSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋2個入り) 小計：*
￥2,523
(税抜)
￥2,775
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 14 は海外在庫あり
- 240 は 2027年11月11日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 - 6 | ￥1,261.50 | ￥2,523 |
| 8 - 14 | ￥1,229.00 | ￥2,458 |
| 16 - 18 | ￥1,195.50 | ￥2,391 |
| 20 - 22 | ￥1,163.00 | ￥2,326 |
| 24 + | ￥1,131.00 | ￥2,262 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 215-6675
- メーカー型番:
- IKW75N65EH5XKSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| 最大連続コレクタ電流 Ic | 90A | |
| プロダクトタイプ | IGBT | |
| 最大コレクタエミッタ電圧 Vceo | 650V | |
| 最大許容損失Pd | 395W | |
| パッケージ型式 | TO-247 | |
| 取付タイプ | スルーホール | |
| チャンネルタイプ | N | |
| ピン数 | 3 | |
| 動作温度 Min | -40°C | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 1.65V | |
| 最大ゲートエミッタ電圧VGEO | ±30 V | |
| 動作温度 Max | 175°C | |
| 規格 / 承認 | JEDEC | |
| 長さ | 41.42mm | |
| 幅 | 16.13mm | |
| シリーズ | High Speed Fifth Generation | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
最大連続コレクタ電流 Ic 90A | ||
プロダクトタイプ IGBT | ||
最大コレクタエミッタ電圧 Vceo 650V | ||
最大許容損失Pd 395W | ||
パッケージ型式 TO-247 | ||
取付タイプ スルーホール | ||
チャンネルタイプ N | ||
ピン数 3 | ||
動作温度 Min -40°C | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 1.65V | ||
最大ゲートエミッタ電圧VGEO ±30 V | ||
動作温度 Max 175°C | ||
規格 / 承認 JEDEC | ||
長さ 41.42mm | ||
幅 16.13mm | ||
シリーズ High Speed Fifth Generation | ||
自動車規格 なし | ||
インフィニオンHigh Speed Fifth GenerationシリーズIGBT、最大コレクタ-エミッタ間電圧 650V、最大連続コレクタ電流 90A - IKW75N65EH5XKSA1
このIGBTは、産業用電子機器の高電圧・大電流用途向けに設計された電力スイッチングデバイスです。高速スイッチング性能と高い耐電圧を兼ね備え、インバータおよびモータードライブトポロジに対応します。この部品はスルーホールTO-247パッケージで提供され、安定した電気特性を得るためにJEDEC規格に準拠して製造されています。
特長：
• Vceo定格 650V により、高電圧インバータ設計に対応
• 連続コレクタ電流 90A により、大きなモーター負荷に対応
• Vcesat 1.65V により、大電流時の導通損失を最小限に抑制
• ゲート許容電圧 ±30V により、柔軟な駆動電圧に対応
• 許容電力 395W により、持続的な熱負荷に対応
• -40°C～175°C の動作範囲により、高温環境に適合
• 連続コレクタ電流 90A により、大きなモーター負荷に対応
• Vcesat 1.65V により、大電流時の導通損失を最小限に抑制
• ゲート許容電圧 ±30V により、柔軟な駆動電圧に対応
• 許容電力 395W により、持続的な熱負荷に対応
• -40°C～175°C の動作範囲により、高温環境に適合
用途
• 産業用モータードライブの電力段に適合
• 三相インバータの出力トランジスタに最適
• 大電流スイッチングが必要な電源に使用
• トラクションおよびヘビーデューティ駆動アセンブリに使用可能
• スルーホールでの試作やプリント基板実装モジュールに適合
• 三相インバータの出力トランジスタに最適
• 大電流スイッチングが必要な電源に使用
• トラクションおよびヘビーデューティ駆動アセンブリに使用可能
• スルーホールでの試作やプリント基板実装モジュールに適合
熱伝達に影響するパッケージ特性は何ですか？
TO-247形状は、ヒートシンク取り付け用の大型金属バックと確実な実装のためのスルーホールリードを備えており、損失電力を外部冷却へ効率的に伝導できます。
ゲート電圧の制限はドライバの選定にどのような影響を与えますか？
最大ゲート-エミッタ間定格が ±30V のため、ドライバは高速なスイッチング遷移に十分な駆動力を確保しつつ、デバイスへのストレスを防ぐためにゲート振幅をこの範囲内に保つ必要があります。
複数のデバイスを並列動作させる場合、どのような点を考慮する必要がありますか？
複数のユニットで電流を分担する場合は、Vcesat特性が揃ったものを使用し、ゲート駆動を個別に制御してください。
負荷分担が不均等な場合の熱暴走を防ぐため、適切な熱管理が必要です。
このデバイスは高い周囲温度下でどのような性能を発揮しますか？
175°C までの動作範囲は高温環境への適性を示していますが、395W の放散能力を踏まえ、システムレベルの熱設計によってジャンクション温度を安全な範囲内に維持する必要があります。
