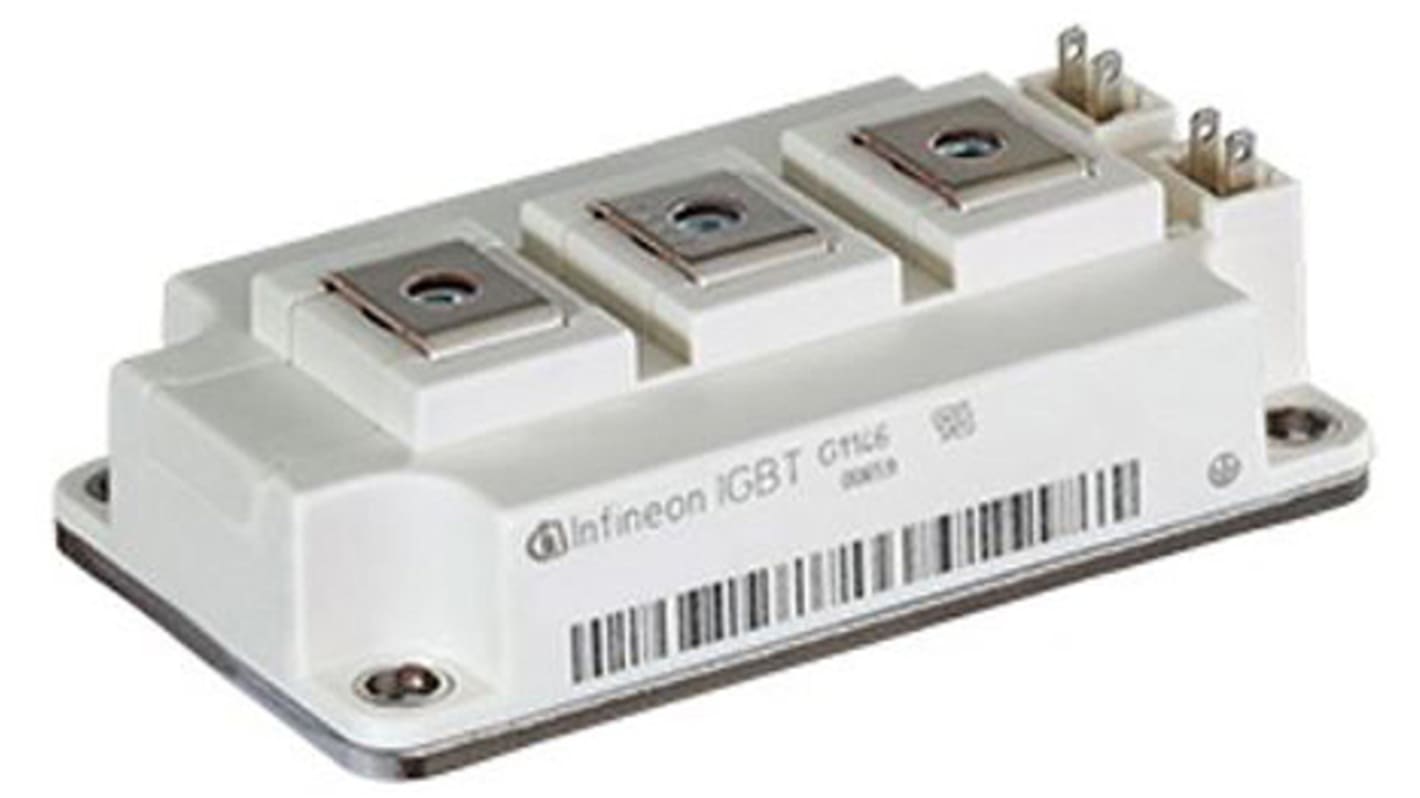

Infineon, FF400R12KE3HOSA1 AG-62MM-1 IGBTモジュール, タイプNチャンネル 1200 V, 580 A クランプ

IGBT・絶縁ゲートバイポーラトランジスタ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥26,213.00

(税抜)

￥28,834.30

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2028年2月08日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 1￥26,213
2 +￥25,700

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
111-6085
メーカー型番:
FF400R12KE3HOSA1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

プロダクトタイプ

IGBTモジュール

最大連続コレクタ電流 Ic

580A

最大コレクタエミッタ電圧 Vceo

1200V

最大許容損失Pd

2000W

パッケージ型式

AG-62MM-1

取付タイプ

クランプ

チャンネルタイプ

タイプN

スイッチングスピード

0.04μs

最大コレクタ・エミッタ飽和電圧 VceSAT

2.15V

最大ゲートエミッタ電圧VGEO

±20 V

動作温度 Min

-40°C

動作温度 Max

125°C

シリーズ

62_MMC

規格 / 承認

RoHS

長さ

106.4mm

高さ

30.9mm

幅

61.4 mm

自動車規格

なし

インフィニオン IGBTモジュール、最大連続コレクタ電流 580A、最大コレクタエミッタ電圧 1200V - FF400R12KE3HOSA1


このIGBTモジュールは、さまざまな産業用途での性能を向上させるように設計されています。寸法は106.4 x 61.4 x 30.9 mmで、高効率と堅牢な仕様を組み合わせ、最大連続コレクタ電流は580A、コレクタ-エミッタ定格電圧は1200Vです。設計により、電源電子回路に効果的に統合できるため、信頼性の高いモジュラIGBTソリューションを必要とするユーザーに最適な選択肢となっています。

特長


• ±20Vの最大ゲートエミッタ電圧により、動作の柔軟性を実現

• 高出力散逸容量2kWにより、厳しい要件をサポート

• パネル取り付け用に設計されており、さまざまな環境に簡単に設置可能

• 直列構成により、スペースと動作効率を最適化

用途


• 産業用機械のインバータ回路に使用

• ソーラーインバータなどの再生可能エネルギーシステムに最適化

• 電気自動車や推進システムで効果的

• 高電流が重要な高負荷オートメーション機器で使用

このモジュールの耐熱性仕様は何ですか？


ジャンクションからケースまでの熱抵抗は0.062 K/W、ケースからヒートシンクまでの熱抵抗は0.031 K/Wで、動作中の効果的な散熱を実現します。

このIGBTモジュールは、温度変化下でどのように機能しますか？


最高動作温度+125℃、最低-40℃の特性により、多様な環境条件や要求の厳しい用途に適しています。

高いコレクタ定格電流はどう影響しますか？


580Aの最大連続コレクタ定格電流により、このIGBTモジュールは大きな電力負荷に対応できるため、産業環境での高電流IGBT用途に最適です。

このモジュールは、高速スイッチング操作を効果的に処理できますか？


はい、28nFの低ゲート静電容量と指定ゲートドライブ機能により、効率的な高速スイッチングを実現し、回路のパワーエレクトロニクスコンポーネントの性能を向上させます。
