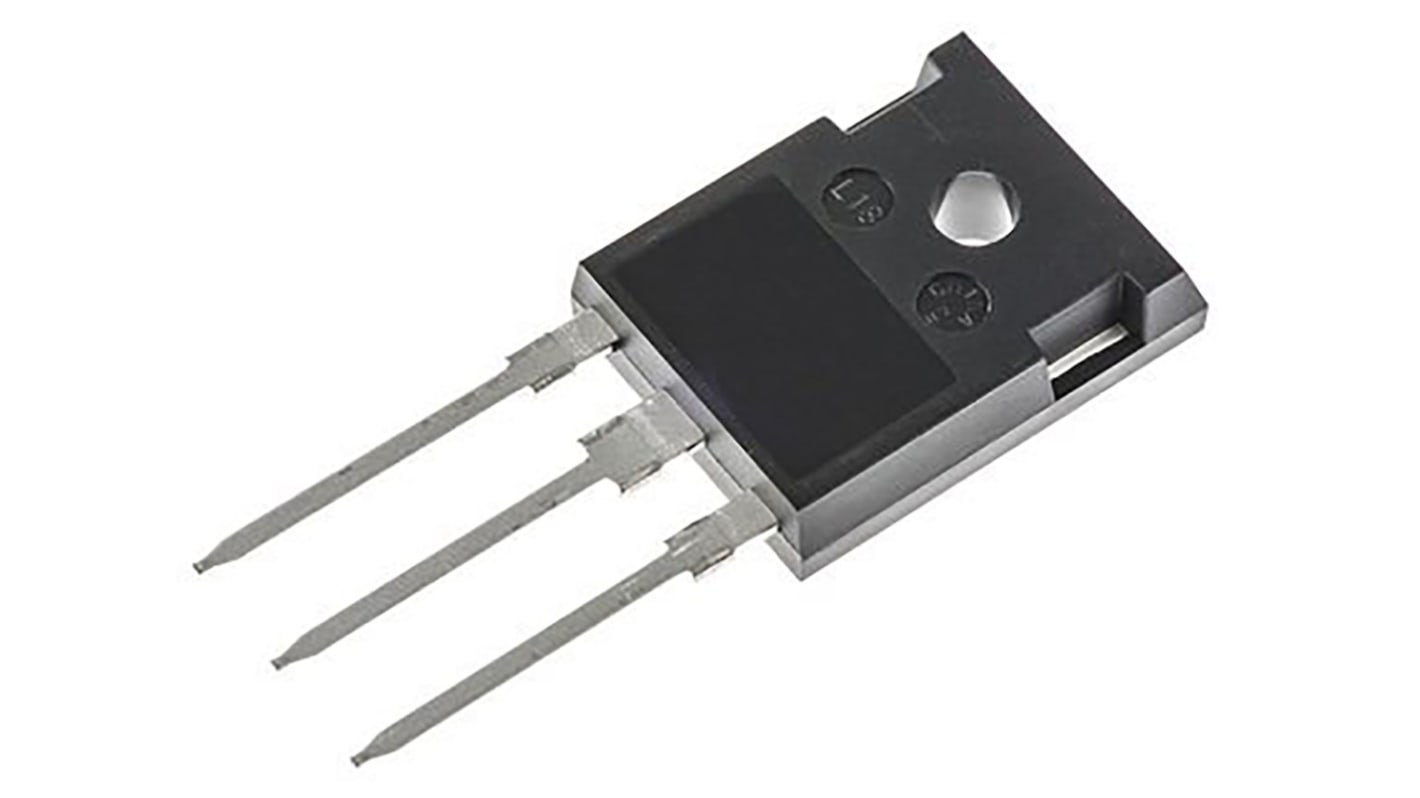

Infineon TO-247 IGBT, Nチャンネル, 650 V, 80 A, 3ピン
- RS品番:
- 145-9169
- メーカー型番:
- IGW50N65H5FKSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示30個小計, 30のチューブ入り：*
￥13,693
(税抜)
￥15,062
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 120 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 30 - 120 | ￥456.433 | ￥13,693 |
| 150 - 270 | ￥443.333 | ￥13,300 |
| 300 - 720 | ￥419.867 | ￥12,596 |
| 750 - 1470 | ￥407.667 | ￥12,230 |
| 1500 + | ￥395.467 | ￥11,864 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 145-9169
- メーカー型番:
- IGW50N65H5FKSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| プロダクトタイプ | IGBT | |
| 最大連続コレクタ電流 Ic | 80A | |
| 最大コレクタエミッタ電圧 Vceo | 650V | |
| 最大許容損失Pd | 305W | |
| パッケージ型式 | TO-247 | |
| 取付タイプ | スルーホール | |
| チャンネルタイプ | N | |
| ピン数 | 3 | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 2.1V | |
| 最大ゲートエミッタ電圧VGEO | ±20 V | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 175°C | |
| 規格 / 承認 | RoHS, JEDEC | |
| シリーズ | TrenchStop | |
| 自動車規格 | なし | |
| エネルギー定格 | 0.7mJ | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
プロダクトタイプ IGBT | ||
最大連続コレクタ電流 Ic 80A | ||
最大コレクタエミッタ電圧 Vceo 650V | ||
最大許容損失Pd 305W | ||
パッケージ型式 TO-247 | ||
取付タイプ スルーホール | ||
チャンネルタイプ N | ||
ピン数 3 | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 2.1V | ||
最大ゲートエミッタ電圧VGEO ±20 V | ||
動作温度 Min -40°C | ||
動作温度 Max 175°C | ||
規格 / 承認 RoHS, JEDEC | ||
シリーズ TrenchStop | ||
自動車規格 なし | ||
エネルギー定格 0.7mJ | ||
- COO（原産国）:
- MY
インフィニオンTrenchStopシリーズIGBT、最大コレクタ-エミッタ間電圧 650V、最大連続コレクタ電流 80A - IGW50N65H5FKSA1
この絶縁ゲートバイポーラトランジスタは、要求の厳しい電子機器での電力変換および制御向けに設計された高電圧スイッチングデバイスです。スルーホールTO-247パッケージのNチャンネルパワートランジスタで、高いコレクタ-エミッタ間耐圧と大電流容量が求められる用途に適しています。このコンポーネントは、一般的な業界の環境規格およびパッケージ規格に準拠し、広い周囲温度範囲で使用できる耐熱性を備えています。
特長：
• コレクタ-エミッタ間耐圧 650V により、高電圧スイッチング用途に対応
• 連続コレクタ電流 80A により、大きな負荷電流に対応
• 飽和電圧 2.1V により、導通損失を最小限に抑え、効率を向上
• 最大許容電力 305W により、高出力動作に対応
• ゲート-エミッタ間定格電圧 ±20V により、ゲート駆動の柔軟性を確保
• エネルギー定格 0.7mJ により、アバランシェエネルギーへの耐性を確保
• 連続コレクタ電流 80A により、大きな負荷電流に対応
• 飽和電圧 2.1V により、導通損失を最小限に抑え、効率を向上
• 最大許容電力 305W により、高出力動作に対応
• ゲート-エミッタ間定格電圧 ±20V により、ゲート駆動の柔軟性を確保
• エネルギー定格 0.7mJ により、アバランシェエネルギーへの耐性を確保
用途
• 産業機器のモータ駆動インバータ段に適合
• 高電圧電源およびコンバータで使用
• トラクションエレクトロニクスでの スイッチング電源に最適
• 産業用溶接および誘導加熱制御に使用可能
• 力率補正および再生可能エネルギーインバータに適合
• 高電圧電源およびコンバータで使用
• トラクションエレクトロニクスでの スイッチング電源に最適
• 産業用溶接および誘導加熱制御に使用可能
• 力率補正および再生可能エネルギーインバータに適合
動作時に対応できる温度範囲はどのくらいですか？
このデバイスは -40°C～175°C の広い温度範囲で動作し、過酷な熱環境で使用できます。
熱管理にはどのような取り付け方法が必要ですか？
最大消費電力 305W の熱を放散できるよう、ヒートシンク取り付けを想定したTO-247スルーホールパッケージで提供されます。
環境および包装の認可に関する規格はどのようなものがありますか?
このコンポーネントはRoHS規制に適合し、JEDECパッケージ規格に準拠しています。
電気接続数とチャンネルタイプは何ですか？
接続用の3ピンを備え、N型チャンネルトランジスタとして構成されています。
