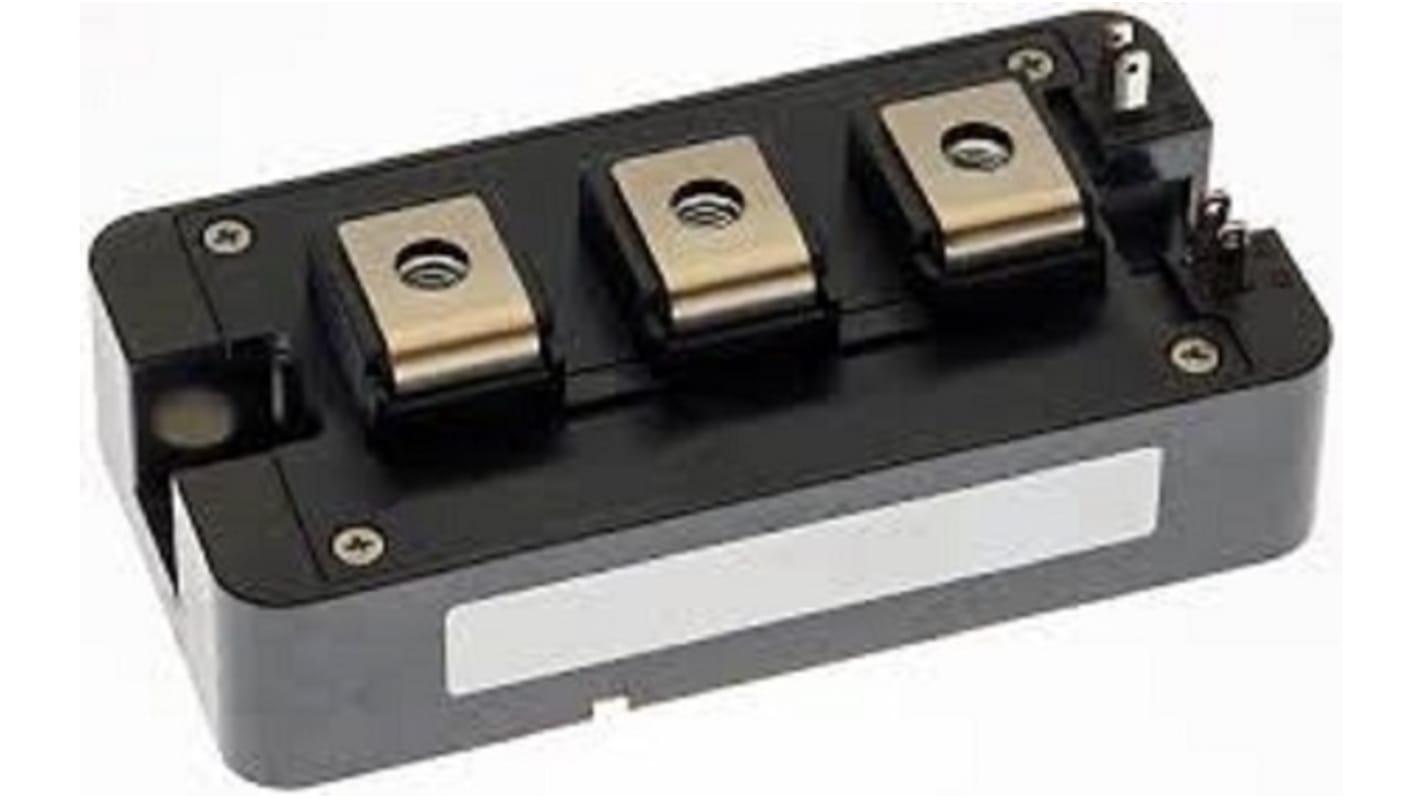

三菱電機, CM200DY-24T #300G モジュール IGBTモジュール, タイプNチャンネル 1200 V, 200 A, 7-Pin PCBマウント
- RS品番:
- 207-4961
- メーカー型番:
- CM200DY-24T #300G
- メーカー/ブランド名:
- 三菱電機
ボリュームディスカウント対象商品
1 箱(1箱10個入り) 小計：*
￥283,717.00
(税抜)
￥312,088.70
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 10 は 2026年5月01日 に入荷予定
- 10 は 2026年12月04日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 20 | ￥28,371.70 | ￥283,717 |
| 30 - 90 | ￥25,534.00 | ￥255,340 |
| 100 - 240 | ￥23,208.20 | ￥232,082 |
| 250 + | ￥21,279.10 | ￥212,791 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 207-4961
- メーカー型番:
- CM200DY-24T #300G
- メーカー/ブランド名:
- 三菱電機
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | 三菱電機 | |
| プロダクトタイプ | IGBTモジュール | |
| 最大連続コレクタ電流 Ic | 200A | |
| 最大コレクタエミッタ電圧 Vceo | 1200V | |
| トランジスタ数 | 2 | |
| 最大許容損失Pd | 2.38kW | |
| パッケージ型式 | モジュール | |
| 取付タイプ | PCBマウント | |
| チャンネルタイプ | タイプN | |
| ピン数 | 7 | |
| 最大ゲートエミッタ電圧VGEO | 20 V | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 1.95V | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 150°C | |
| 高さ | 30mm | |
| シリーズ | CM200DY-24T | |
| 規格 / 承認 | No | |
| 幅 | 34 mm | |
| 長さ | 94mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド 三菱電機 | ||
プロダクトタイプ IGBTモジュール | ||
最大連続コレクタ電流 Ic 200A | ||
最大コレクタエミッタ電圧 Vceo 1200V | ||
トランジスタ数 2 | ||
最大許容損失Pd 2.38kW | ||
パッケージ型式 モジュール | ||
取付タイプ PCBマウント | ||
チャンネルタイプ タイプN | ||
ピン数 7 | ||
最大ゲートエミッタ電圧VGEO 20 V | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 1.95V | ||
動作温度 Min -40°C | ||
動作温度 Max 150°C | ||
高さ 30mm | ||
シリーズ CM200DY-24T | ||
規格 / 承認 No | ||
幅 34 mm | ||
長さ 94mm | ||
自動車規格 なし | ||
Mitsubishi Electric 1200 V のデュアル IGBT モジュールは、フラットベースでモジュールあたり 6 個のドライバが搭載されています。200 A の連続コレクタ電流があり、インバータ、モータ制御、産業用ドライブなどのハードスイッチング及びソフトスイッチング用途に適しています。
スズめっきピン Terminal
銅ベースプレート使用
最大ジャンクション温度： 175 ° C
