Infineon, FP35R12W2T7B11BOMA1 AG-EASY2B IGBT, タイプNチャンネル 1200 V, 35 A, 31-Pin スルーホール
- RS品番:
- 222-4800
- メーカー型番:
- FP35R12W2T7B11BOMA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
1個小計：*
￥7,646.00
(税抜)
￥8,410.60
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年6月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 3 | ￥7,646 |
| 4 - 7 | ￥7,418 |
| 8 - 9 | ￥7,182 |
| 10 - 11 | ￥6,955 |
| 12 + | ￥6,730 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 222-4800
- メーカー型番:
- FP35R12W2T7B11BOMA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| 最大連続コレクタ電流 Ic | 35A | |
| プロダクトタイプ | IGBT | |
| 最大コレクタエミッタ電圧 Vceo | 1200V | |
| 最大許容損失Pd | 20mW | |
| トランジスタ数 | 7 | |
| パッケージ型式 | AG-EASY2B | |
| 取付タイプ | スルーホール | |
| チャンネルタイプ | タイプN | |
| ピン数 | 31 | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 1.6V | |
| 動作温度 Min | -40°C | |
| 最大ゲートエミッタ電圧VGEO | 20 V | |
| 動作温度 Max | 175°C | |
| シリーズ | FP35R12W2T7-B11 | |
| 高さ | 16.4mm | |
| 長さ | 56.7mm | |
| 幅 | 48 mm | |
| 規格 / 承認 | No | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
最大連続コレクタ電流 Ic 35A | ||
プロダクトタイプ IGBT | ||
最大コレクタエミッタ電圧 Vceo 1200V | ||
最大許容損失Pd 20mW | ||
トランジスタ数 7 | ||
パッケージ型式 AG-EASY2B | ||
取付タイプ スルーホール | ||
チャンネルタイプ タイプN | ||
ピン数 31 | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 1.6V | ||
動作温度 Min -40°C | ||
最大ゲートエミッタ電圧VGEO 20 V | ||
動作温度 Max 175°C | ||
シリーズ FP35R12W2T7-B11 | ||
高さ 16.4mm | ||
長さ 56.7mm | ||
幅 48 mm | ||
規格 / 承認 No | ||
自動車規格 なし | ||

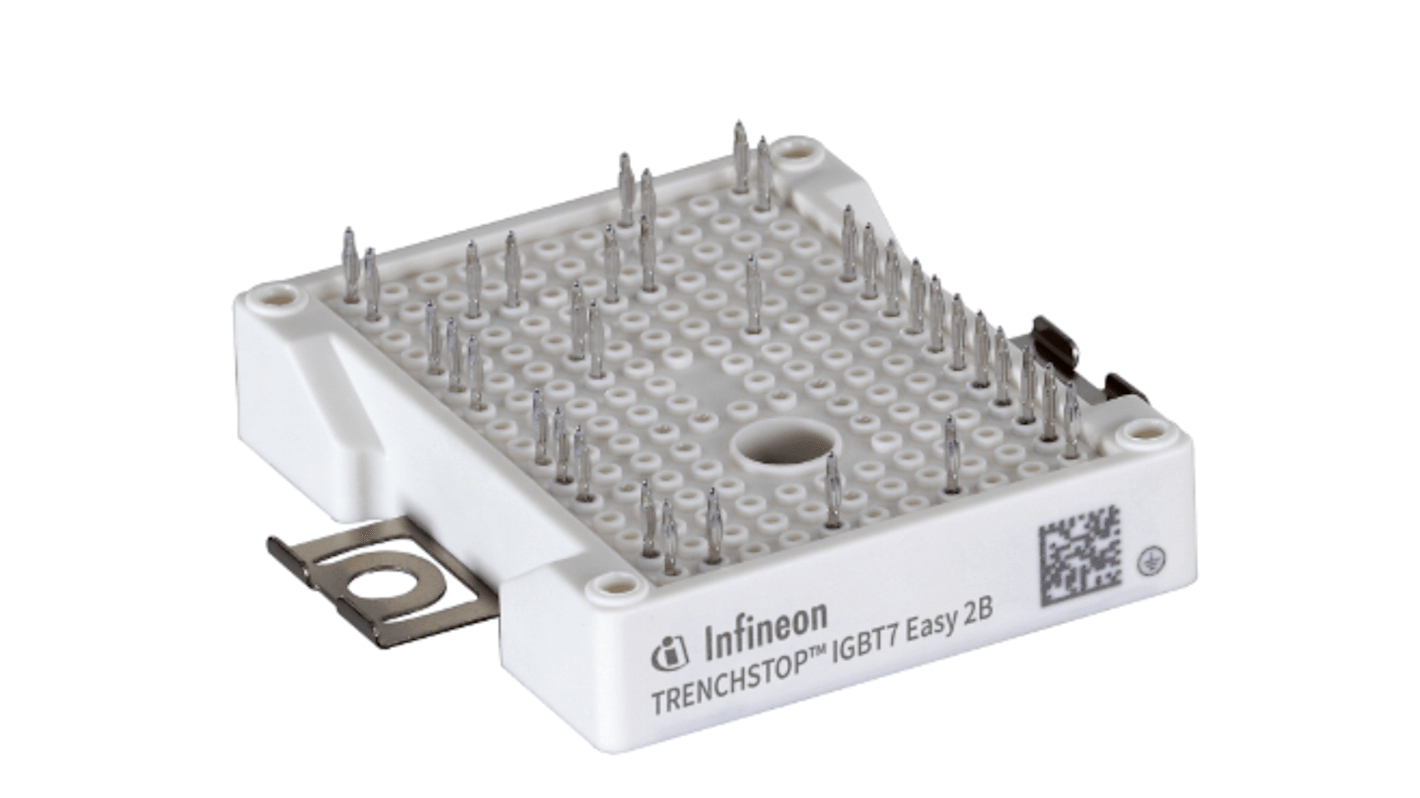

Infineon EasyPIM™ 2B 1200V、35A、3相入力整流器PIM（電源内蔵モジュール）IGBTモジュールは、TRENCHSTOP™ IGBT7、エミッタ制御7ダイオード、NTCを搭載し、PressFIT接合技術を使用しています。
低いVCEsat
TRENCHSTOP™ IGBT7
最大175℃の過負荷動作
2.5kV AC 1分の絶縁耐圧
低熱抵抗のAl2O3基板
高い電力密度
コンパクトな設計
PressFIT接合技術
