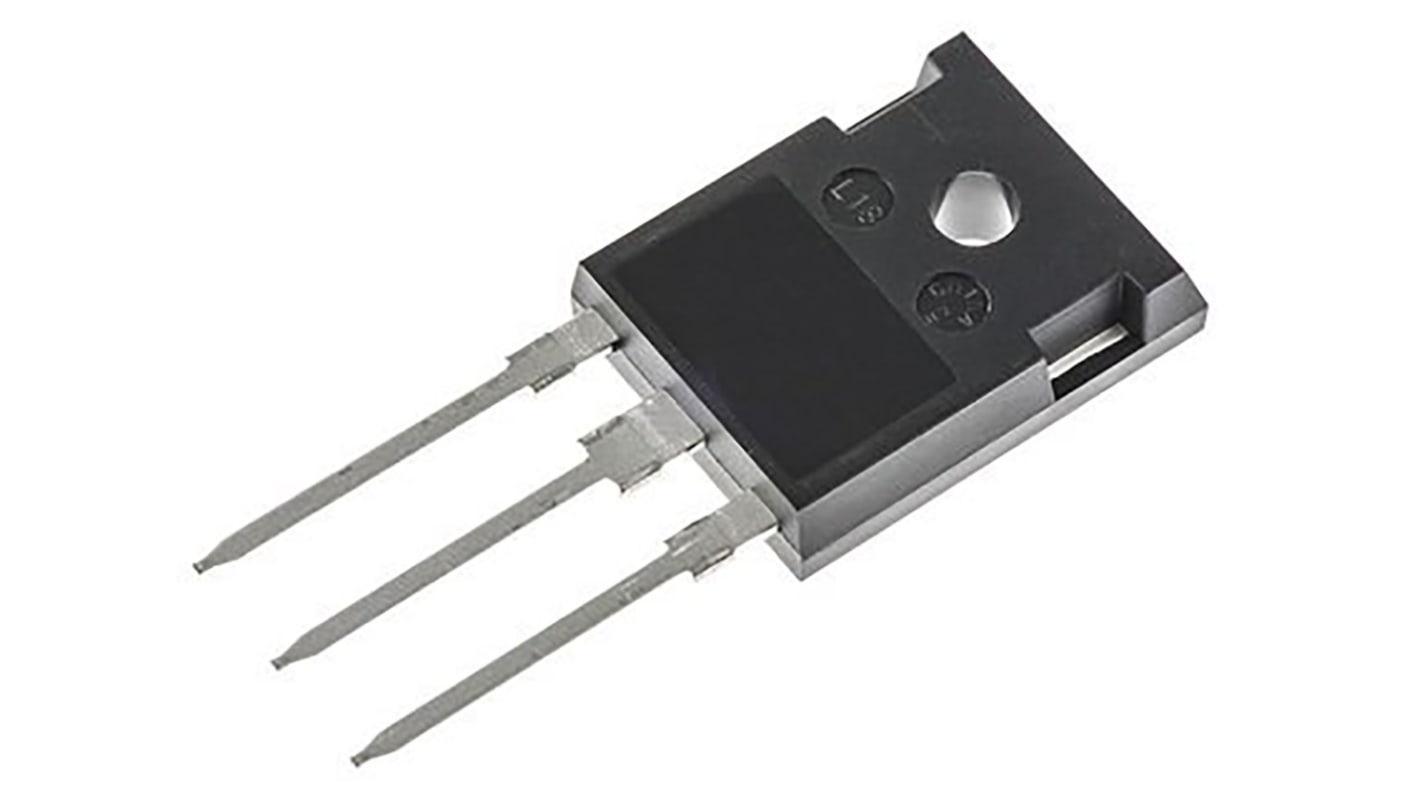

インフィニオン TO-247 IGBT, Nチャンネル 600 V, 80 A, 3-Pin
- RS品番:
- 897-7208
- メーカー型番:
- IKW40N60H3FKSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
1 袋(1袋2個入り) 小計：*
￥1,466.00
(税抜)
￥1,612.60
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 8 は海外在庫あり
- 58 は 2025年12月31日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 - 6 | ￥733.00 | ￥1,466 |
| 8 - 14 | ￥707.50 | ￥1,415 |
| 16 - 18 | ￥684.00 | ￥1,368 |
| 20 - 22 | ￥657.50 | ￥1,315 |
| 24 + | ￥633.50 | ￥1,267 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 897-7208
- メーカー型番:
- IKW40N60H3FKSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| 最大連続コレクタ電流 | 80 A | |
| 最大コレクタ- エミッタ間電圧 | 600 V | |
| 最大ゲート-エミッタ間電圧 | ±20V | |
| 最大パワー消費 | 306 W | |
| パッケージタイプ | TO-247 | |
| 実装タイプ | スルーホール | |
| チャンネルタイプ | N | |
| ピン数 | 3 | |
| トランジスタ構成 | シングル | |
| 寸法 | 16.13 x 5.21 x 21.1mm | |
| 動作温度 Max | +175 °C | |
| エネルギー定格 | 2.12mJ | |
| 動作温度 Min | -40 °C | |
| ゲート静電容量 | 2190pF | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
最大連続コレクタ電流 80 A | ||
最大コレクタ- エミッタ間電圧 600 V | ||
最大ゲート-エミッタ間電圧 ±20V | ||
最大パワー消費 306 W | ||
パッケージタイプ TO-247 | ||
実装タイプ スルーホール | ||
チャンネルタイプ N | ||
ピン数 3 | ||
トランジスタ構成 シングル | ||
寸法 16.13 x 5.21 x 21.1mm | ||
動作温度 Max +175 °C | ||
エネルギー定格 2.12mJ | ||
動作温度 Min -40 °C | ||
ゲート静電容量 2190pF | ||
Infineon TrenchStop IGBTトランジスタ、600 / 650 V
InfineonのIGBTトランジスタは、600 / 650 Vのコレクタ-エミッタ間の定格電圧を備え、TrenchStop™技術を採用しています。この製品は、高速リカバリアンチパラレルダイオードを搭載したデバイスを含んでいます。
• コレクタ-エミッタ電圧範囲: 600 → 650 V
• VCEsatが非常に低い
• ターンオフ損失が低い
• ショートテール電流
• 低EMI
• 最大ジャンクション温度: 175 °C
• VCEsatが非常に低い
• ターンオフ損失が低い
• ショートテール電流
• 低EMI
• 最大ジャンクション温度: 175 °C
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
IGBTディスクリート&モジュール、Infineon
絶縁ゲートバイポーラトランジスタ又はIGBTは、3端子電源半導体デバイスで、高効率と高速スイッチングを実現しています。 IGBTは、制御入力用の絶縁ゲートFETとともに、バイポーラ電源トランジスタをスイッチとして1つのデバイスに統合することで、MOSFETのシンプルなゲート駆動特性とバイポーラトランジスタの高電流 / 低飽和電圧機能を組み合わせています。
