取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 764-5130
- メーカー型番:
- RM12BRD-5PH(71)
- メーカー/ブランド名:
- ヒロセ電機
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ヒロセ電機 | |
| 極数 | 5 | |
| 実装タイプ | パネルマウント | |
| コネクタサイズ | ミニチュア | |
| プラグ/ソケット | ソケット | |
| 接点（オス/メス） | オス | |
| 結線方法 | はんだ | |
| 定格電流 | 5.0A | |
| シリーズ | RM | |
| 接続方向 | ストレート | |
| 定格電圧 | 350.0 V | |
| シェルサイズ | 12 | |
| 接合型 | バヨネット | |
| ハウジング材質 | 真鍮, 亜鉛 | |
| 表面処理：コンタクト | 銀 | |
| コンタクト材質 | 銅 | |
| 動作温度 Max | +85°C | |
| 動作温度 Min | -25°C | |
| すべて選択 | ||
|---|---|---|
ブランド ヒロセ電機 | ||
極数 5 | ||
実装タイプ パネルマウント | ||
コネクタサイズ ミニチュア | ||
プラグ/ソケット ソケット | ||
接点（オス/メス） オス | ||
結線方法 はんだ | ||
定格電流 5.0A | ||
シリーズ RM | ||
接続方向 ストレート | ||
定格電圧 350.0 V | ||
シェルサイズ 12 | ||
接合型 バヨネット | ||
ハウジング材質 真鍮, 亜鉛 | ||
表面処理：コンタクト 銀 | ||
コンタクト材質 銅 | ||
動作温度 Max +85°C | ||
動作温度 Min -25°C | ||
- COO（原産国）:
- ID

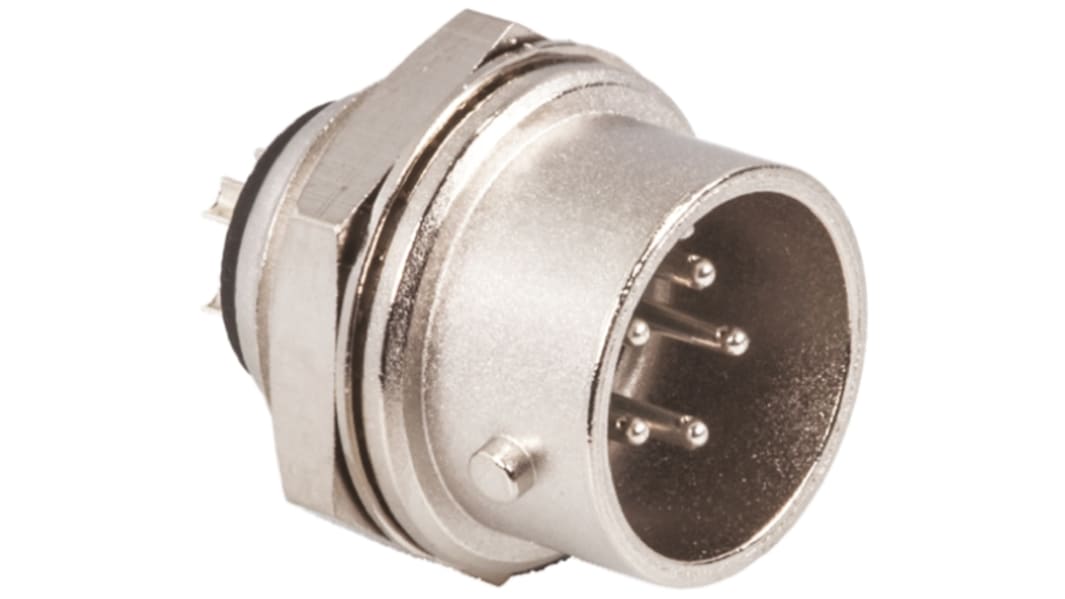

RM12Bコネクタ、バヨネットスリーブ付き
RM12Bは、バヨネットスリーブロック機構が付いた、シェルサイズが12の丸形コネクタです。 これらのRM12B丸形コネクタのシェルはニッケルめっきが施された黄銅及び亜鉛合金製、絶縁体は合成樹脂製です。
シェルサイズ12
備考
ストレインリリーフは、ヒロセ電機JR製品(例: 品番537-2401)を参照。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
ヒロセ電機RM製品
ビデオ機器用の10極標準(かん合面径15 mm)コネクタです。 メタルシェルとはんだタイプの終端のケーブル又はシャーシ取り付けプラグとソケットで構成されています。
• 頑丈なミニチュア円形コネクタ
• 優れた機械的 / 電気的性能
• 優れた機械的 / 電気的性能
ヒロセ電機15 mm円形ビデオコネクタ(ねじ付き)
