- RS品番:
- 170-5424
- メーカー型番:
- 74LVC573APW,118
- メーカー/ブランド名:
- Nexperia
一時的な在庫切れ - 2024/09/23に入荷し、その後4営業日でお届け予定
単価: 購入単位は25個
¥64.76
(税抜)
¥71.24
(税込)
個 | 単価 | 購入単位毎合計* |
25 - 100 | ¥64.76 | ¥1,619.00 |
125 - 1100 | ¥62.88 | ¥1,572.00 |
1125 - 1475 | ¥46.48 | ¥1,162.00 |
1500 - 1975 | ¥38.24 | ¥956.00 |
2000 + | ¥30.00 | ¥750.00 |
* 購入単位ごとの価格 |
- RS品番:
- 170-5424
- メーカー型番:
- 74LVC573APW,118
- メーカー/ブランド名:
- Nexperia
その他
- COO(原産国):
- CN
詳細情報
74LVC573Aは、8つのD型トランスペアレントラッチで構成されており、ラッチごとに独立したD型入力と、バス指向の用途向けに3ステートの真の出力を備えています。ラッチイネーブル(LE)入力と出力イネーブル(OE)入力は、全内部ラッチに共通です。LEがHIGHの場合、Dn入力のデータがラッチに取り込まれます。この条件では、ラッチはトランスペアレントです。つまり、対応するD入力が変化するたびにラッチ出力が変化します。
5 V / 3.3 V混在用途
基板スペースの節約
低コストのインターフェイスソリューション
複雑なレイアウトの信号品質の向上
広い供給電圧範囲
低伝搬遅延
過電圧耐性
ソース終端
低入力しきい値
CMOSによる低電力
メモリコントローラ
バックプレーンインターフェイス
基板スペースの節約
低コストのインターフェイスソリューション
複雑なレイアウトの信号品質の向上
広い供給電圧範囲
低伝搬遅延
過電圧耐性
ソース終端
低入力しきい値
CMOSによる低電力
メモリコントローラ
バックプレーンインターフェイス
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
論理回路 | 74LVC |
ラッチモード | 透明 |
ラッチエレメント | Dタイプ |
1チップ当たりのエレメント数 | 8 |
ビット数 | 8bit |
回路数 | 8 |
出力タイプ | 3ステート |
極性 | 非反転 |
実装タイプ | 表面実装 |

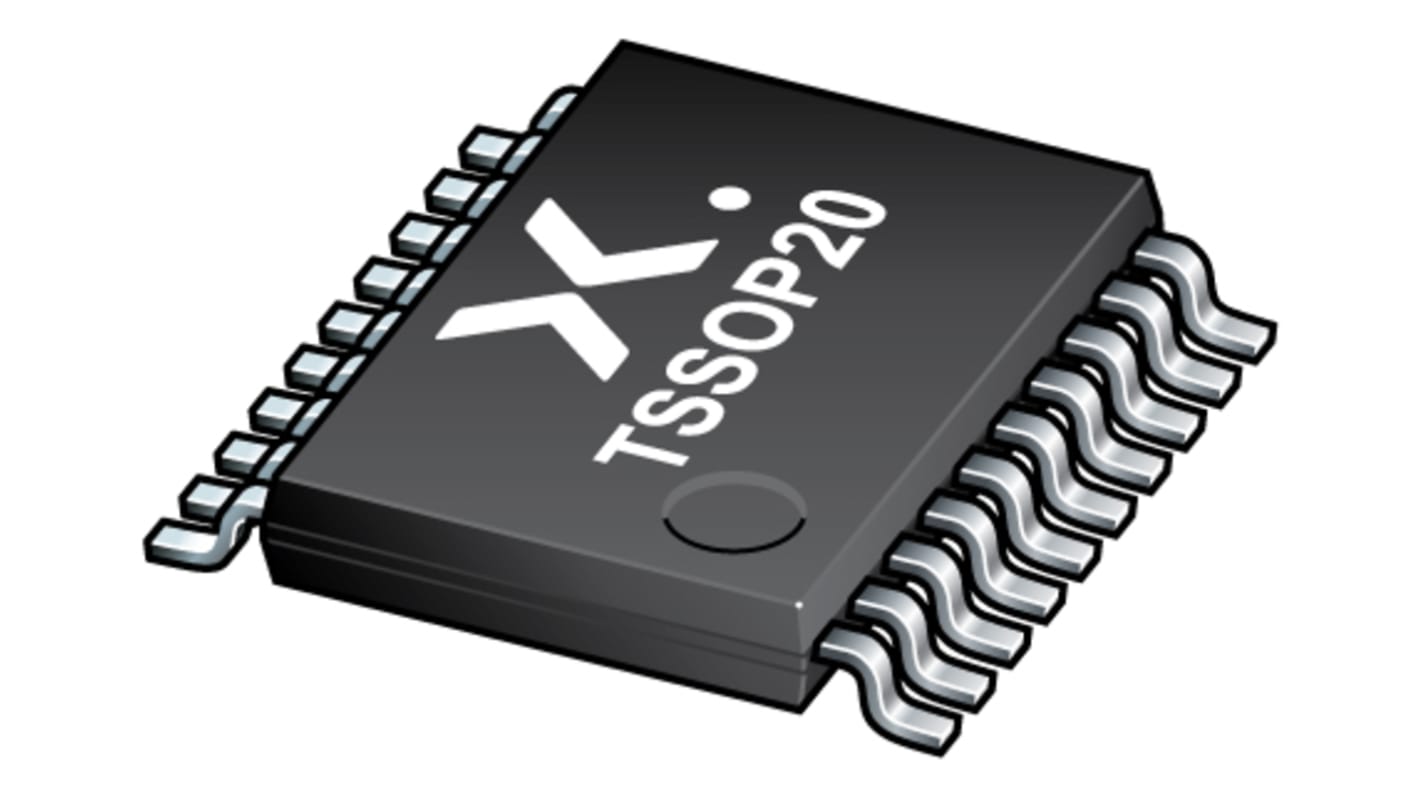

パッケージタイプ | TSSOP |
ピン数 | 20 |
寸法 | 6.6 x 4.5 x 0.95mm |
高さ | 0.95mm |
長さ | 6.6mm |
動作温度 Max | +125 °C |
動作供給電圧 Min | 1.2 V |
動作温度 Min | -40 °C |
幅 | 4.5mm |
動作供給電圧 Max | 3.6 V |
