- RS品番:
- 184-4251
- メーカー型番:
- MC14043BDG
- メーカー/ブランド名:
- onsemi
一時的な在庫切れ - 2024/07/10に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は48個
¥116.00
(税抜)
¥127.60
(税込)
個 | 単価 | 1チューブあたりの価格* |
48 - 1392 | ¥116.00 | ¥5,568.00 |
1440 - 14352 | ¥100.375 | ¥4,818.00 |
14400 - 19152 | ¥84.729 | ¥4,066.992 |
19200 - 23952 | ¥69.083 | ¥3,315.984 |
24000 + | ¥53.438 | ¥2,565.024 |
* 購入単位ごとの価格 |
- RS品番:
- 184-4251
- メーカー型番:
- MC14043BDG
- メーカー/ブランド名:
- onsemi
その他
- COO(原産国):
- CN
詳細情報
MC14043B / MC14044B クワッド R-S ラッチは、 1 つのモノリシック構造に MOS P チャンネル及び N チャンネル拡張モードデバイスが組み込まれています。各ラッチには、独立した Q 出力、セット入力、リセット入力があります。Q 出力は、共通のイネーブル入力を備えた 3 ステートバッファによってゲートされます。出力はイネーブル入力で論理「 1 」又は「高」でイネーブルにし、論理「 0 」又は「低」によってラッチを Q 出力から切り離して、 Q 出力で開回路にします。
ダブルダイオード入力保護
3 ステート出力と共通イネーブル
定格温度範囲で 2 つの低電力 TTL 負荷又は 1 つの低電力ショットキー TTL 負荷を駆動できる出力
供給電圧範囲: 3.0 → 18 V dc
鉛フリーパッケージを用意
3 ステート出力と共通イネーブル
定格温度範囲で 2 つの低電力 TTL 負荷又は 1 つの低電力ショットキー TTL 負荷を駆動できる出力
供給電圧範囲: 3.0 → 18 V dc
鉛フリーパッケージを用意
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
論理回路 | 4000 |
ラッチモード | 透明 |
ラッチエレメント | RSラッチ |
1チップ当たりのエレメント数 | 1 |
回路数 | 4 |
出力タイプ | 3ステート |
極性 | 非反転 |
実装タイプ | 表面実装 |

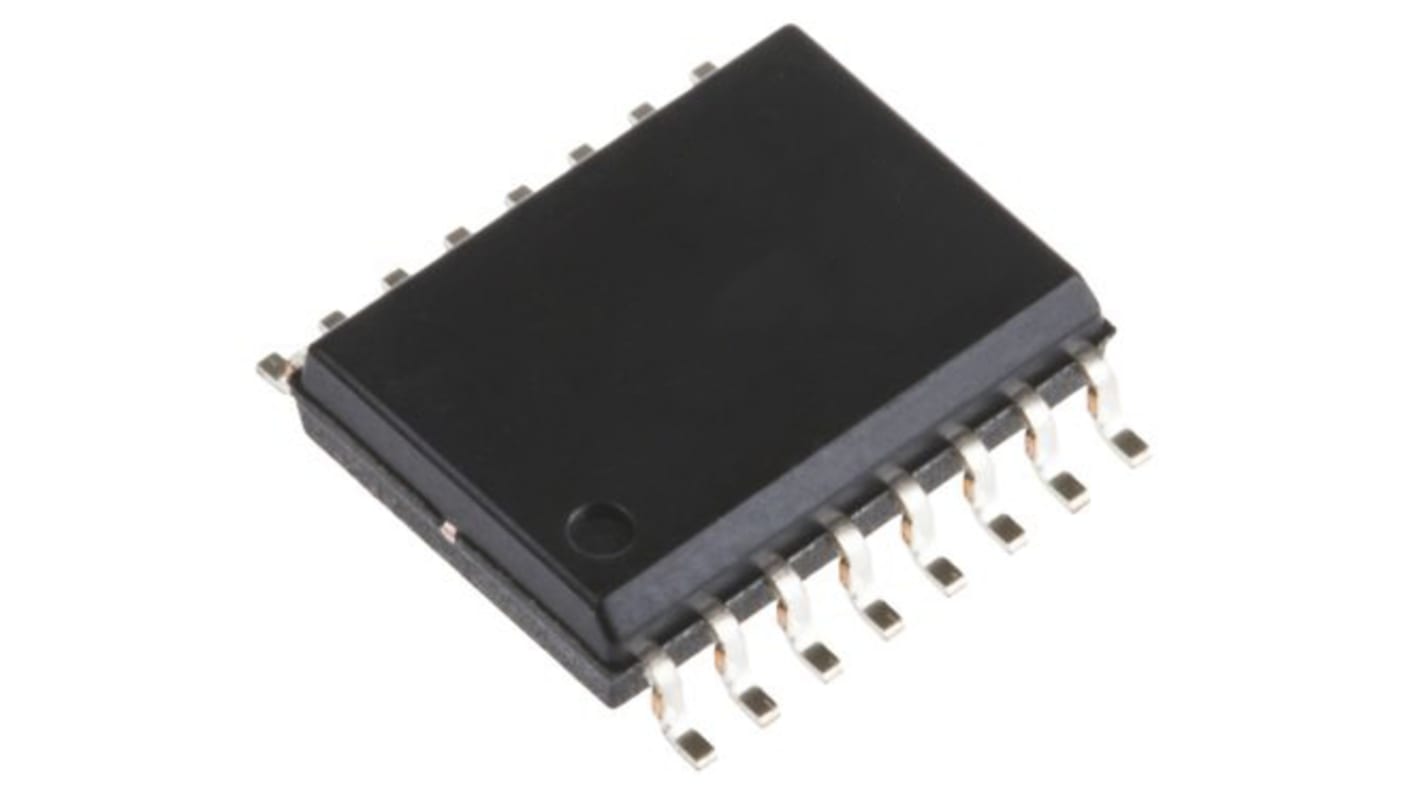

パッケージタイプ | SOIC |
ピン数 | 16 |
セット/リセット | Yes |
寸法 | 10 x 4 x 1.5mm |
高さ | 1.5mm |
長さ | 10mm |
動作温度 Max | +125 °C |
動作供給電圧 Max | +18 V |
幅 | 4mm |
自動車規格 | AEC-Q100 |
動作温度 Min | -55 °C |
動作供給電圧 Min | -5 V |
