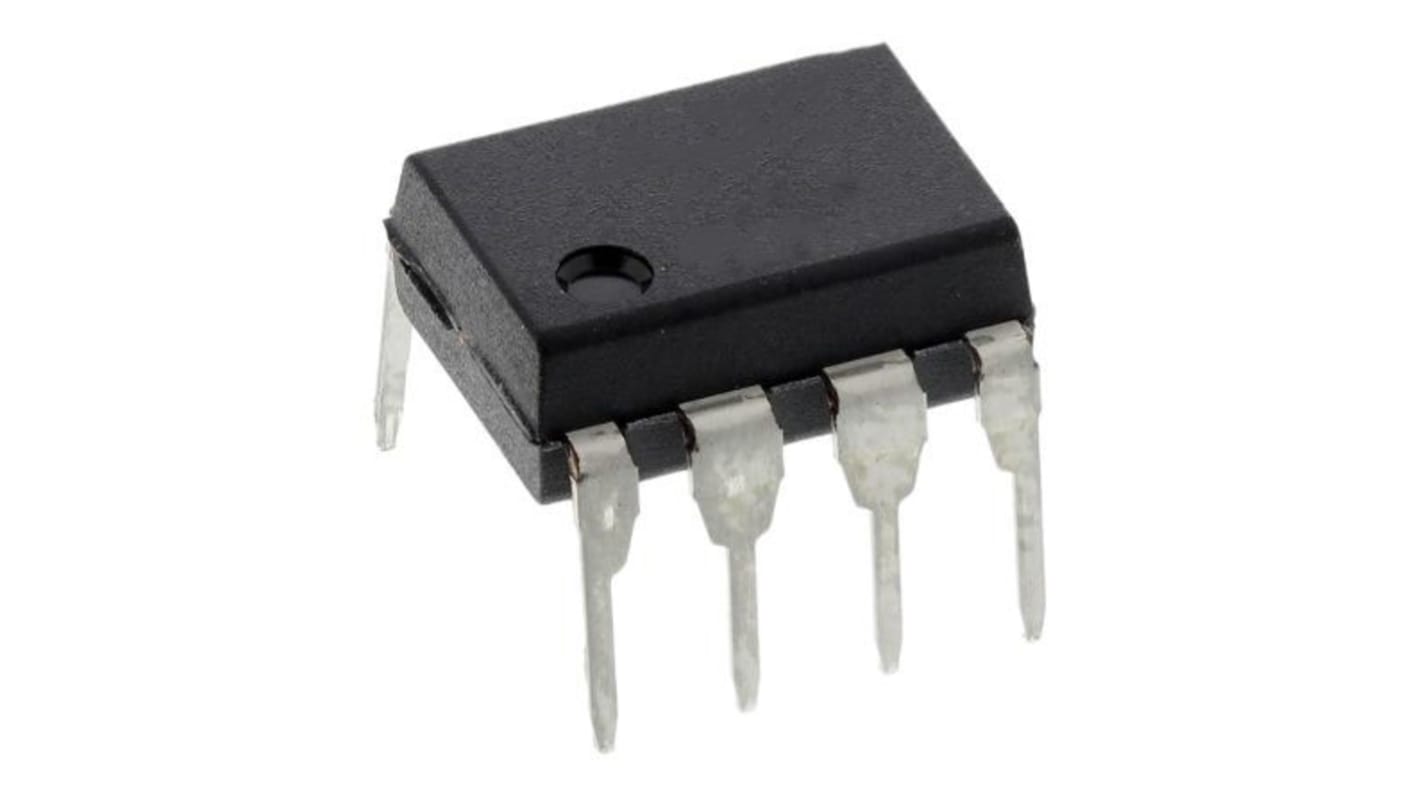

Maxim ライントランシーバ, MAX3485EPA+, 8-Pin, DIP 3ステート, スルーホール

ラインインターフェースIC・ラインドライバIC の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
191-5118
メーカー型番:
MAX3485EPA+
メーカー/ブランド名:
Maxim
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Maxim

論理回路

CMOS

プロダクトタイプ

ライントランシーバ

ロジックタイプ

ドライバ及びレシーバ

ICの種類

ライントランシーバIC

入力方式

差動

出力タイプ

3ステート

取付タイプ

スルーホール

パッケージ型式

DIP

ピン数

8

最小電源電圧

3V

最大電源電圧

3.6V

高レベル出力電流 Max

-1.5mA

動作温度 Min

-40°C

低レベル出力電流 Max

2.5mA

最大伝搬遅延時間@CL

90ns

動作温度 Max

85°C

規格 / 承認

No

長さ

9.91mm

幅

8.26 mm

シリーズ

MAX3485

高さ

4.58mm

供給電流

2.2mA

自動車規格

なし

COO（原産国）:
PH
3.3V 単一電源で動作 - チャージ・ポンプなし

+5 V ロジックと相互運用可能

最大スキュー： 8 ns (MAX3485/MAX3490/MAX3491)

スルーレート制限によるエラーのないデータ伝送 (MAX3483/MAX3488)

2 nA 低電流シャットダウンモード (MAX3483/MAX3485/MAX3486/MAX3491)

コモンモード入力電圧範囲： -7V ～ +12V

バスに最大 32 トランシーバを接続できます

全二重と半二重のバージョンがあります

業界標準 75176 ピン配列 (MAX3483/MAX3485/MAX3486)

ドライバ過負荷保護用の電流制限及びサーマルシャットダウン

用途

産業用制御ローカルエリアネットワーク

統合サービスデジタルネットワーク

低電力トランシーバ

パケットスイッチング

通信

EMI の影響を受けやすい用途向けのトランシーバです

3.3V 単一電源で動作 - チャージ・ポンプなし

+5 V ロジックと相互運用可能

最大スキュー： 8 ns (MAX3485/MAX3490/MAX3491)

スルーレート制限によるエラーのないデータ伝送 (MAX3483/MAX3488)

2 nA 低電流シャットダウンモード (MAX3483/MAX3485/MAX3486/MAX3491)

コモンモード入力電圧範囲： -7V ～ +12V

バスに最大 32 トランシーバを接続できます

全二重と半二重のバージョンがあります

業界標準 75176 ピン配列 (MAX3483/MAX3485/MAX3486)

ドライバ過負荷保護用の電流制限及びサーマルシャットダウン

用途

産業用制御ローカルエリアネットワーク

統合サービスデジタルネットワーク

低電力トランシーバ

パケットスイッチング

通信

EMI の影響を受けやすい用途向けのトランシーバです

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
