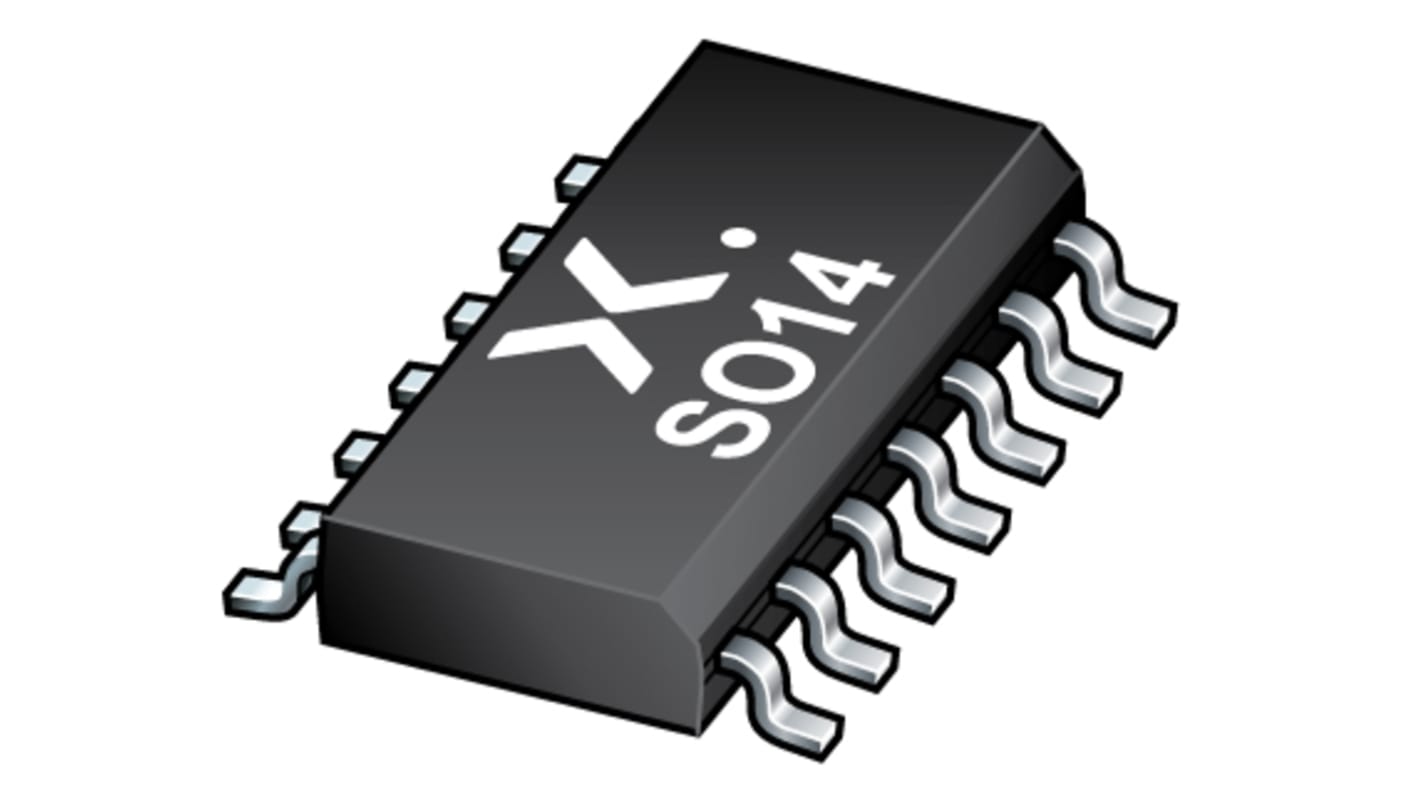

Nexperia ロジックゲート, NAND, 表面実装, 2-入力, SOIC
- RS品番:
- 170-7963
- メーカー型番:
- 74HC132D,653
- メーカー/ブランド名:
- Nexperia
1 リール(1リール2500個入り) 小計：*
￥67,600.00
(税抜)
￥74,350.00
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年6月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2500 + | ￥27.04 | ￥67,600 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 170-7963
- メーカー型番:
- 74HC132D,653
- メーカー/ブランド名:
- Nexperia
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Nexperia | |
| ロジックタイプ | NAND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | あり | |
| パッケージタイプ | SO | |
| ピン数 | 14 | |
| 論理回路 | 74HC | |
| 入力タイプ | シュミットトリガ | |
| 動作供給電圧 Max | 6 V | |
| 高レベル出力電流 Max | -5.2mA | |
| 最大伝播遅延時間 @ 最大 CL | 190 ns @ 50 pF | |
| 動作供給電圧 Min | 2 V | |
| 低レベル出力電流 Max | 5.2mA | |
| 動作温度 Max | +125 °C | |
| 幅 | 4mm | |
| 高さ | 1.45mm | |
| 動作温度 Min | -40 °C | |
| 寸法 | 8.75 x 4 x 1.45mm | |
| 長さ | 8.75mm | |
| 伝播遅延テスト条件 | 50pF | |
| 出力タイプ | シングルエンド | |
| すべて選択 | ||
|---|---|---|
ブランド Nexperia | ||
ロジックタイプ NAND | ||
実装タイプ 表面実装 | ||
エレメント数 4 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 あり | ||
パッケージタイプ SO | ||
ピン数 14 | ||
論理回路 74HC | ||
入力タイプ シュミットトリガ | ||
動作供給電圧 Max 6 V | ||
高レベル出力電流 Max -5.2mA | ||
最大伝播遅延時間 @ 最大 CL 190 ns @ 50 pF | ||
動作供給電圧 Min 2 V | ||
低レベル出力電流 Max 5.2mA | ||
動作温度 Max +125 °C | ||
幅 4mm | ||
高さ 1.45mm | ||
動作温度 Min -40 °C | ||
寸法 8.75 x 4 x 1.45mm | ||
長さ 8.75mm | ||
伝播遅延テスト条件 50pF | ||
出力タイプ シングルエンド | ||
74HCファミリロジックゲート、Nexperia
NXPの74HCファミリCMOSロジックICの標準ロジックゲート製品です。 74HCファミリはシリコンゲートCMOS技術を使用して、LSTTLファミリと同様の動作速度を達成しますが、標準のCMOS集積回路よりも消費電力量が低いです。
高速CMOSロジック
動作電圧: 2 → 6 V
互換性: 入力CMOS、出力CMOS
動作電圧: 2 → 6 V
互換性: 入力CMOS、出力CMOS
74HCファミリ
