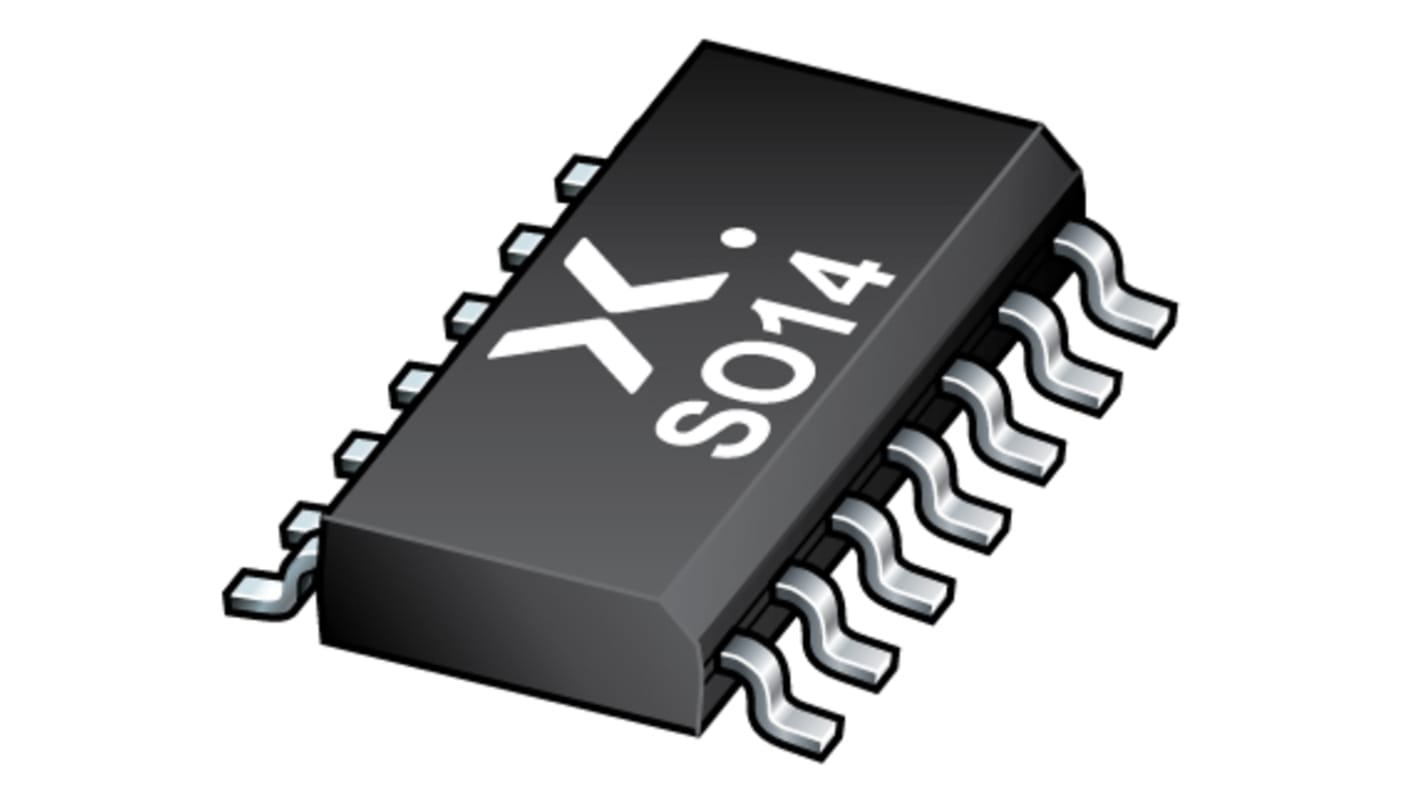

Nexperia ロジックゲート, 74HC, AND, 4素子, 2入力, シングエンド, 23 ns, 14ピン SO
- RS品番:
- 170-7968
- メーカー型番:
- 74HC08D,653
- メーカー/ブランド名:
- Nexperia
1 リール(1リール2500個入り) 小計：*
￥36,035
(税抜)
￥39,638
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 5,000 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2500 + | ￥14.414 | ￥36,035 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 170-7968
- メーカー型番:
- 74HC08D,653
- メーカー/ブランド名:
- Nexperia
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Nexperia | |
| プロダクトタイプ | ロジックゲート | |
| ロジックタイプ | AND | |
| 取付タイプ | 表面 | |
| エレメント数 | 4 | |
| 1ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | いいえ | |
| パッケージ型式 | SO | |
| ピン数 | 14 | |
| 論理回路 | 74HC | |
| 入力方式 | CMOS | |
| 動作温度 Min | -40°C | |
| 最大伝搬遅延時間@CL | 23ns | |
| 高レベル出力電流 Max | -5.2mA | |
| 動作温度 Max | 125°C | |
| 長さ | 8.7mm | |
| 高さ | 1.45mm | |
| 規格 / 承認 | No | |
| シリーズ | 74HC8D | |
| 最大電源電圧 | 6V | |
| 最小電源電圧 | 2V | |
| 低レベル出力電流 Max | 5.2mA | |
| 出力タイプ | シングエンド | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Nexperia | ||
プロダクトタイプ ロジックゲート | ||
ロジックタイプ AND | ||
取付タイプ 表面 | ||
エレメント数 4 | ||
1ゲートあたりの入力数 2 | ||
シュミットトリガ入力 いいえ | ||
パッケージ型式 SO | ||
ピン数 14 | ||
論理回路 74HC | ||
入力方式 CMOS | ||
動作温度 Min -40°C | ||
最大伝搬遅延時間@CL 23ns | ||
高レベル出力電流 Max -5.2mA | ||
動作温度 Max 125°C | ||
長さ 8.7mm | ||
高さ 1.45mm | ||
規格 / 承認 No | ||
シリーズ 74HC8D | ||
最大電源電圧 6V | ||
最小電源電圧 2V | ||
低レベル出力電流 Max 5.2mA | ||
出力タイプ シングエンド | ||
自動車規格 なし | ||
Nexperia 74HCファミリロジックゲート
74HCシリーズのCMOSロジックICのNXP標準ロジックゲートシリーズです。74HCファミリは、シリコンゲートCMOSテクノロジーを採用しており、同様の動作速度を実現します。 LLSTTLファミリですが、標準的なCMOS集積回路の低消費電力です。
高速CMOSロジック
動作電圧: 2 → 6 V
互換性: 入力CMOS、出力CMOS
74HCファミリ
