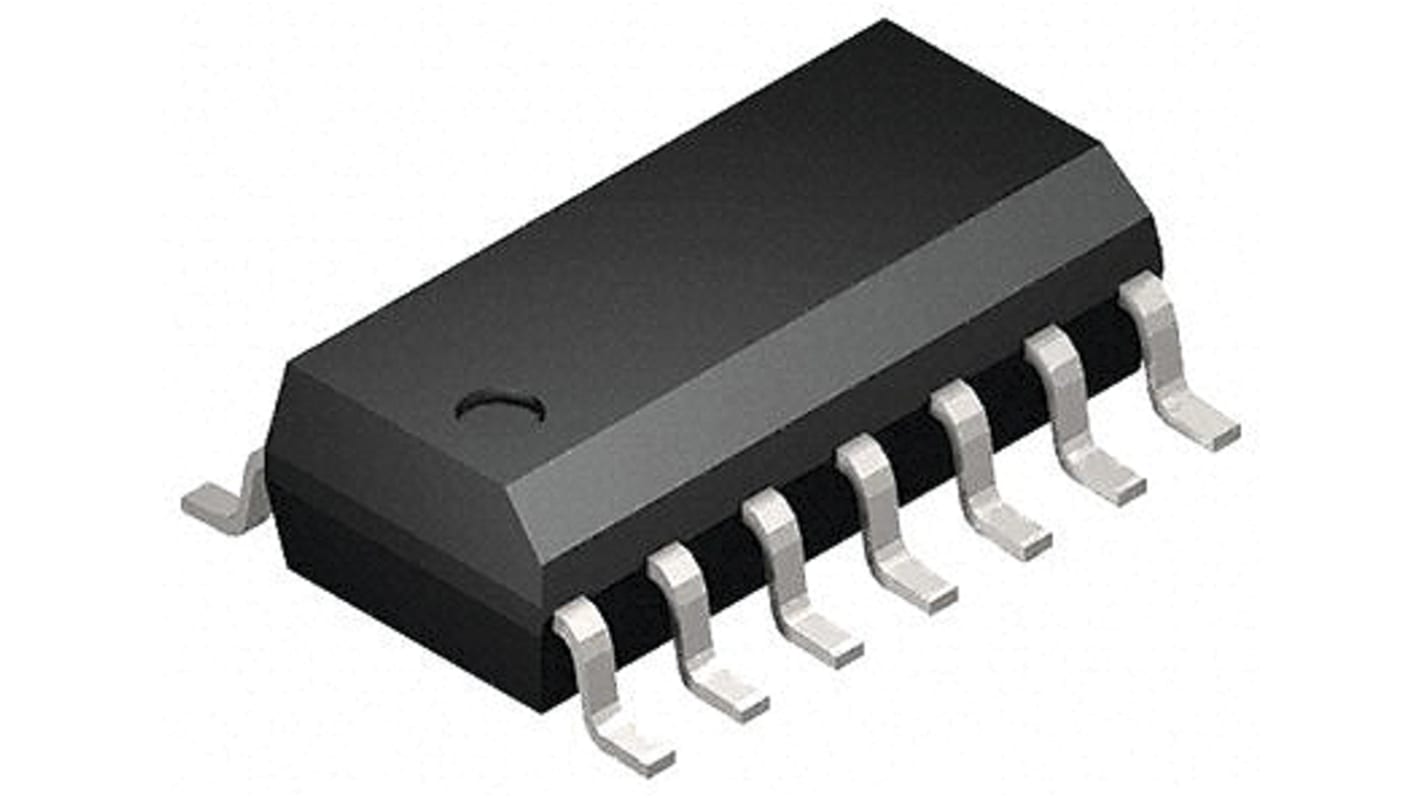

Toshiba ロジックゲート, 74HC, AND, 2素子, 4入力, バッファ, CMOS, 25 ns, 14ピン SOIC

ロジックIC・ロジックゲートIC の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
171-3385
メーカー型番:
74HC21D
メーカー/ブランド名:
Toshiba
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Toshiba

プロダクトタイプ

ロジックゲート

論理回路

74HC

ロジックタイプ

AND

エレメント数

2

1ゲートあたりの入力数

4

出力タイプ

バッファ, CMOS

最大伝搬遅延時間@CL

25 ns

ピン数

14

パッケージ型式

SOIC

自動車規格

なし

高さ

1.38 mm

入力方式

CMOS

長さ

8.95 mm

高レベル出力電流 (Max)

-5.2 mA

低レベル出力電流 (Max)

5.2 mA

動作温度 (Max)

85 °C

最大電源電圧

6 V

動作温度 (Min)

-40 °C

最小電源電圧

2 V

取付タイプ

表面

シュミットトリガ入力

いいえ

シリーズ

74HC

規格 / 承認

No

幅

3.9 mm

74HC21Dは、シリコンゲートC2MOS技術に基づいて製造された高速CMOS 4入力ANDゲートです。CMOSの低消費電力を維持しながら、同等のLSTTLに匹敵する高速動作を実現しています。内部回路は、バッファ出力を含む4段階から構成され、ノイズ耐性に優れ、出力が安定しています。すべての入力には静電気放電又は過渡過電圧に対する保護回路が付加されています。

高速: tpd = 10 ns (標準) @ VCC = 5 V

低消費電力: ICC = 1.0 μA (最大) Ta = 25 °C

平衡伝搬遅延: tPLH ≈ tPHL

広い動作電圧範囲: VCC (opr) = 2.0 → 6.0 V

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
