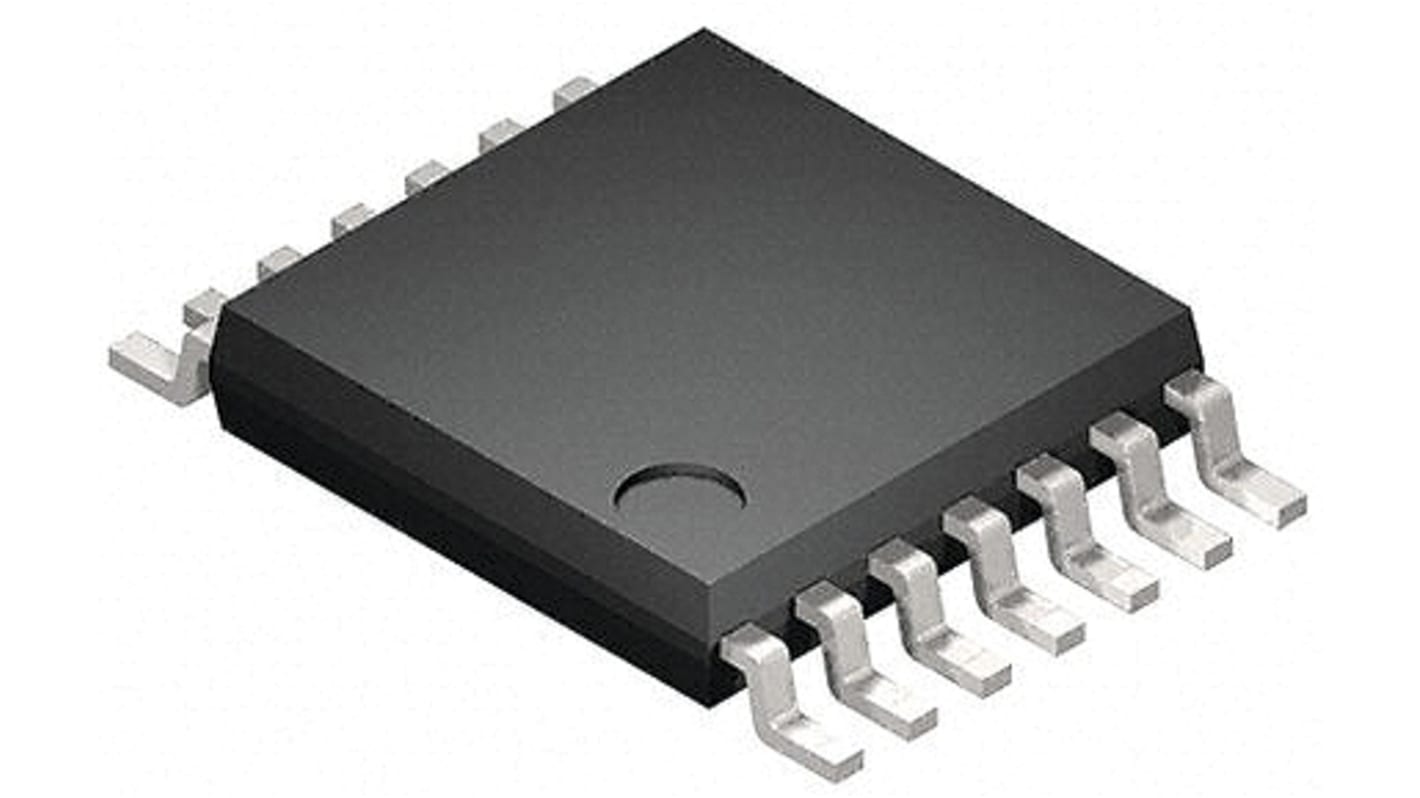

Toshiba ロジックゲート, AND, 表面実装, 2-入力, TSSOP
- RS品番:
- 171-3594
- メーカー型番:
- 74VHC08FT
- メーカー/ブランド名:
- Toshiba
ボリュームディスカウント対象商品
1 袋(1袋50個入り) 小計：*
￥1,322.00
(税抜)
￥1,454.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 8,050 は 2025年12月16日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 50 - 50 | ￥26.44 | ￥1,322 |
| 100 - 950 | ￥23.66 | ￥1,183 |
| 1000 - 1450 | ￥20.86 | ￥1,043 |
| 1500 - 1950 | ￥18.08 | ￥904 |
| 2000 + | ￥15.30 | ￥765 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 171-3594
- メーカー型番:
- 74VHC08FT
- メーカー/ブランド名:
- Toshiba
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Toshiba | |
| ロジックタイプ | AND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| パッケージタイプ | TSSOP | |
| ピン数 | 14 | |
| 論理回路 | 74VHC | |
| 入力タイプ | CMOS, TTL | |
| 動作供給電圧 Max | 5.5 V | |
| 高レベル出力電流 Max | -8mA | |
| 最大伝播遅延時間 @ 最大 CL | 15.5 ns @ 50 pF | |
| 動作供給電圧 Min | 2 V | |
| 低レベル出力電流 Max | 8mA | |
| 動作温度 Min | -40 °C | |
| 寸法 | 5 x 4.4 x 1mm | |
| 幅 | 4.4mm | |
| 高さ | 1mm | |
| 長さ | 5mm | |
| 自動車規格 | AEC-Q100 | |
| 伝播遅延テスト条件 | 50pF | |
| 出力タイプ | バッファ, CMOS | |
| 動作温度 Max | +125 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Toshiba | ||
ロジックタイプ AND | ||
実装タイプ 表面実装 | ||
エレメント数 4 | ||
ゲートあたりの入力数 2 | ||
パッケージタイプ TSSOP | ||
ピン数 14 | ||
論理回路 74VHC | ||
入力タイプ CMOS, TTL | ||
動作供給電圧 Max 5.5 V | ||
高レベル出力電流 Max -8mA | ||
最大伝播遅延時間 @ 最大 CL 15.5 ns @ 50 pF | ||
動作供給電圧 Min 2 V | ||
低レベル出力電流 Max 8mA | ||
動作温度 Min -40 °C | ||
寸法 5 x 4.4 x 1mm | ||
幅 4.4mm | ||
高さ 1mm | ||
長さ 5mm | ||
自動車規格 AEC-Q100 | ||
伝播遅延テスト条件 50pF | ||
出力タイプ バッファ, CMOS | ||
動作温度 Max +125 °C | ||
74VHC08FTは、シリコンゲートC2MOSテクノロジーで製造される先進の高速CMOS 2入力ANDゲートです。CMOSの低消費電力を維持しながら、同等のバイポーラショットキーTTLに匹敵する高速動作を実現しています。内部回路は、バッファ出力を含む4段階から構成され、ノイズ耐性に優れ、出力が安定しています。入力保護回路によって、電源電圧に関係なく、確実に0 ～ 5.5 Vの電圧を入力ピンに印加できます。このデバイスは、5 Vシステムと3 Vシステム、及びバッテリバックアップのような2つの電源システムのインターフェイスに使用できます。この回路は、電源電圧と入力電圧のミスマッチによるデバイスの損傷を防止します。
広い動作温度: Topr = -40 → 125 °C
高速: 伝播遅延時間 = 3.8 ns (標準) @ VCC = 5.0 V
低消費電力: ICC = 2.0 μA (最大) @ Ta = 25 °C
高ノイズ耐性: VNIH = VNIL = 28 % VCC (最小)
すべての入力に電源喪失保護
平行伝播遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 5.5 V
低ノイズ: V = 0.8 V (最大)
高速: 伝播遅延時間 = 3.8 ns (標準) @ VCC = 5.0 V
低消費電力: ICC = 2.0 μA (最大) @ Ta = 25 °C
高ノイズ耐性: VNIH = VNIL = 28 % VCC (最小)
すべての入力に電源喪失保護
平行伝播遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 5.5 V
低ノイズ: V = 0.8 V (最大)
