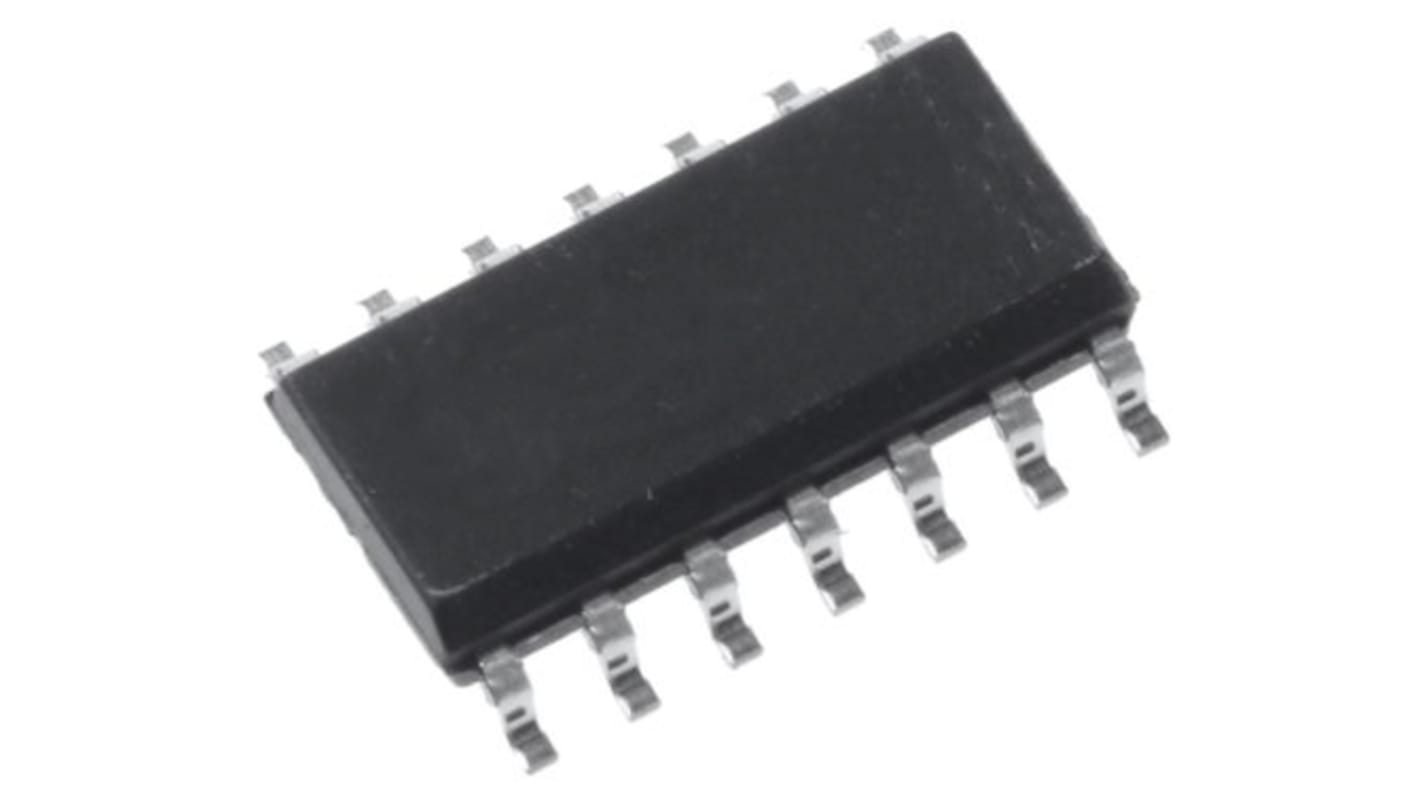

onsemi クワッド2入力NAND, HC, NAND, 4素子, 2入力, シングエンド, 32 ns, 14ピン SOIC
- RS品番:
- 186-7320
- メーカー型番:
- MM74HC132M
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本55個入り) 小計：*
￥3,075.985
(税抜)
￥3,383.60
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 220 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 55 - 220 | ￥55.927 | ￥3,076 |
| 275 - 495 | ￥54.564 | ￥3,001 |
| 550 - 1320 | ￥51.309 | ￥2,822 |
| 1375 - 2695 | ￥50.00 | ￥2,750 |
| 2750 + | ￥48.727 | ￥2,680 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 186-7320
- メーカー型番:
- MM74HC132M
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| ロジックタイプ | NAND | |
| プロダクトタイプ | クワッド2入力NAND | |
| 取付タイプ | 表面 | |
| エレメント数 | 4 | |
| 1ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | はい | |
| パッケージ型式 | SOIC | |
| ピン数 | 14 | |
| 論理回路 | HC | |
| 入力方式 | シュミットトリガ | |
| 動作温度 Min | -40°C | |
| 高レベル出力電流 Max | 5.2mA | |
| 最大伝搬遅延時間@CL | 32ns | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | No | |
| シリーズ | 74HC | |
| 高さ | 1.5mm | |
| 長さ | 8.75mm | |
| 最大電源電圧 | 6V | |
| 最小電源電圧 | 2V | |
| 低レベル出力電流 Max | 5.2mA | |
| 出力タイプ | シングエンド | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
ロジックタイプ NAND | ||
プロダクトタイプ クワッド2入力NAND | ||
取付タイプ 表面 | ||
エレメント数 4 | ||
1ゲートあたりの入力数 2 | ||
シュミットトリガ入力 はい | ||
パッケージ型式 SOIC | ||
ピン数 14 | ||
論理回路 HC | ||
入力方式 シュミットトリガ | ||
動作温度 Min -40°C | ||
高レベル出力電流 Max 5.2mA | ||
最大伝搬遅延時間@CL 32ns | ||
動作温度 Max 85°C | ||
規格 / 承認 No | ||
シリーズ 74HC | ||
高さ 1.5mm | ||
長さ 8.75mm | ||
最大電源電圧 6V | ||
最小電源電圧 2V | ||
低レベル出力電流 Max 5.2mA | ||
出力タイプ シングエンド | ||
自動車規格 なし | ||
MM74HC132 は、 Advanced Silicon Gate CMOS テクノロジーを使用し、標準 CMOS の低電力損失と高ノイズ耐性を実現するだけでなく、 10 LS-TTL 負荷を駆動できます。74HC ロジックファミリは、標準 74LS ロジックファミリと機能的かつピン配列が互換性があります。VCC とアースに内蔵ダイオードクランプを印加することにより、すべての入力が静電気放電によって損傷から保護されます。
標準伝搬遅延： 12 ns
広い電源範囲： 2V ～ 6V
低静止電流：最大 20 μ A (74HC シリーズ )
低入力電流：最大 1 μ A
LS-TTL 負荷 10 個のファンアウト
標準ヒステリシス電圧： 0.9 V @ VCC = 4.5 V
用途
この製品は汎用で、さまざまな用途に適しています。
