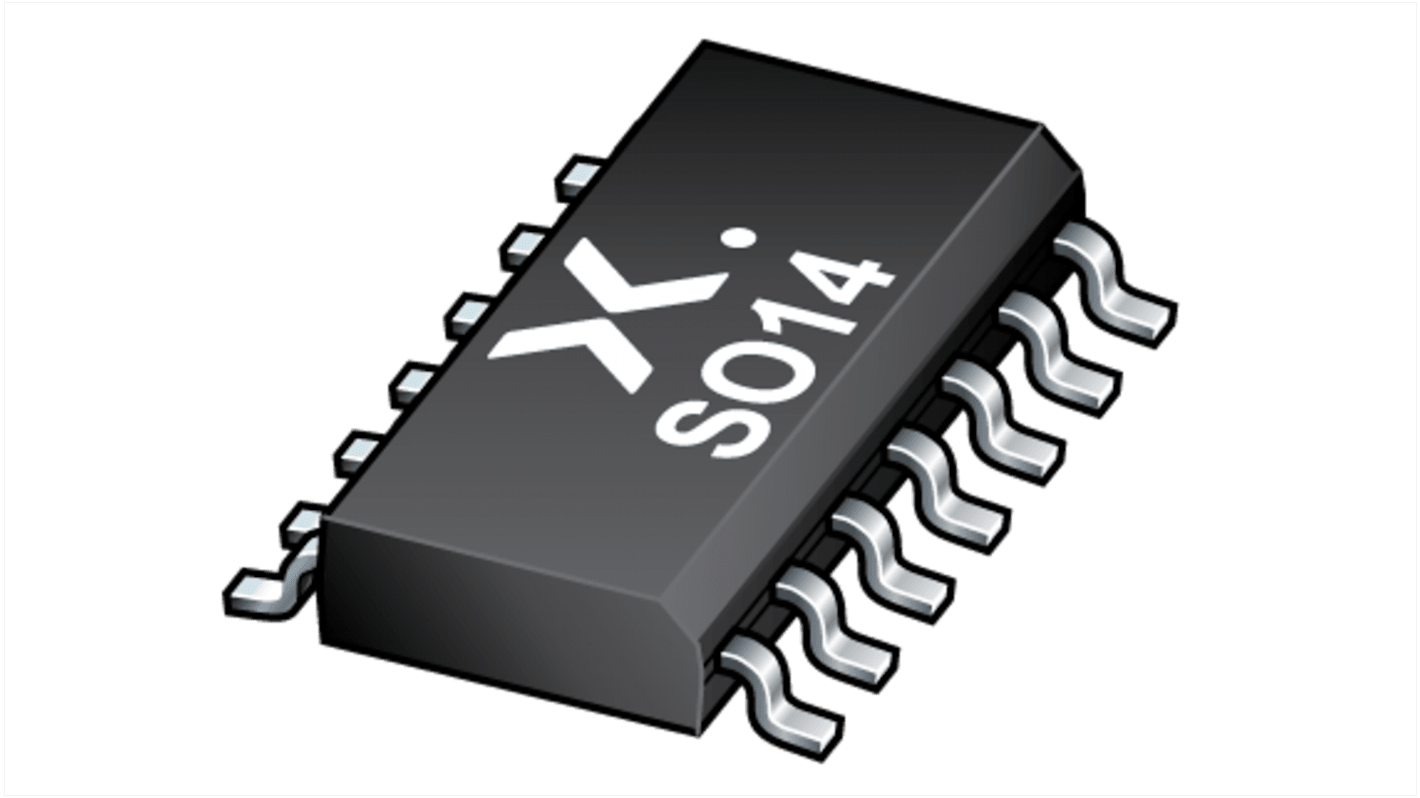

Nexperia クワッド2入力AND, 74 4, AND, 表面, 2-入力 いいえ, SO-14, 14-Pin
- RS品番:
- 219-4277
- メーカー型番:
- 74HCT08D,653
- メーカー/ブランド名:
- Nexperia
1 袋(1袋50個入り) 小計：*
￥3,272.00
(税抜)
￥3,599.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 900 は 2026年1月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 50 + | ￥65.44 | ￥3,272 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 219-4277
- メーカー型番:
- 74HCT08D,653
- メーカー/ブランド名:
- Nexperia
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Nexperia | |
| ロジックタイプ | AND | |
| プロダクトタイプ | クワッド2入力AND | |
| 取付タイプ | 表面 | |
| エレメント数 | 4 | |
| 1ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | いいえ | |
| パッケージ型式 | SO-14 | |
| ピン数 | 14 | |
| 論理回路 | 74HCT | |
| 入力方式 | TTL | |
| 高レベル出力電流 Max | -5.2mA | |
| 最大伝搬遅延時間@CL | 23ns | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 125°C | |
| 長さ | 8.75mm | |
| 高さ | 1.75mm | |
| 規格 / 承認 | No | |
| 最大電源電圧 | 5.5V | |
| 幅 | 4 mm | |
| 最小電源電圧 | 4.5V | |
| 低レベル出力電流 Max | 5.2mA | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Nexperia | ||
ロジックタイプ AND | ||
プロダクトタイプ クワッド2入力AND | ||
取付タイプ 表面 | ||
エレメント数 4 | ||
1ゲートあたりの入力数 2 | ||
シュミットトリガ入力 いいえ | ||
パッケージ型式 SO-14 | ||
ピン数 14 | ||
論理回路 74HCT | ||
入力方式 TTL | ||
高レベル出力電流 Max -5.2mA | ||
最大伝搬遅延時間@CL 23ns | ||
動作温度 Min -40°C | ||
動作温度 Max 125°C | ||
長さ 8.75mm | ||
高さ 1.75mm | ||
規格 / 承認 No | ||
最大電源電圧 5.5V | ||
幅 4 mm | ||
最小電源電圧 4.5V | ||
低レベル出力電流 Max 5.2mA | ||
自動車規格 なし | ||
Nexperia 74HCT08 は、クワッド 2 入力 AND ゲートです。入力にはクランプダイオードが含まれます。これにより，VCCを超える電圧に電流制限抵抗を使って入力できるようになっています。
JEDEC規格No.7Aに準拠
ESD 保護
