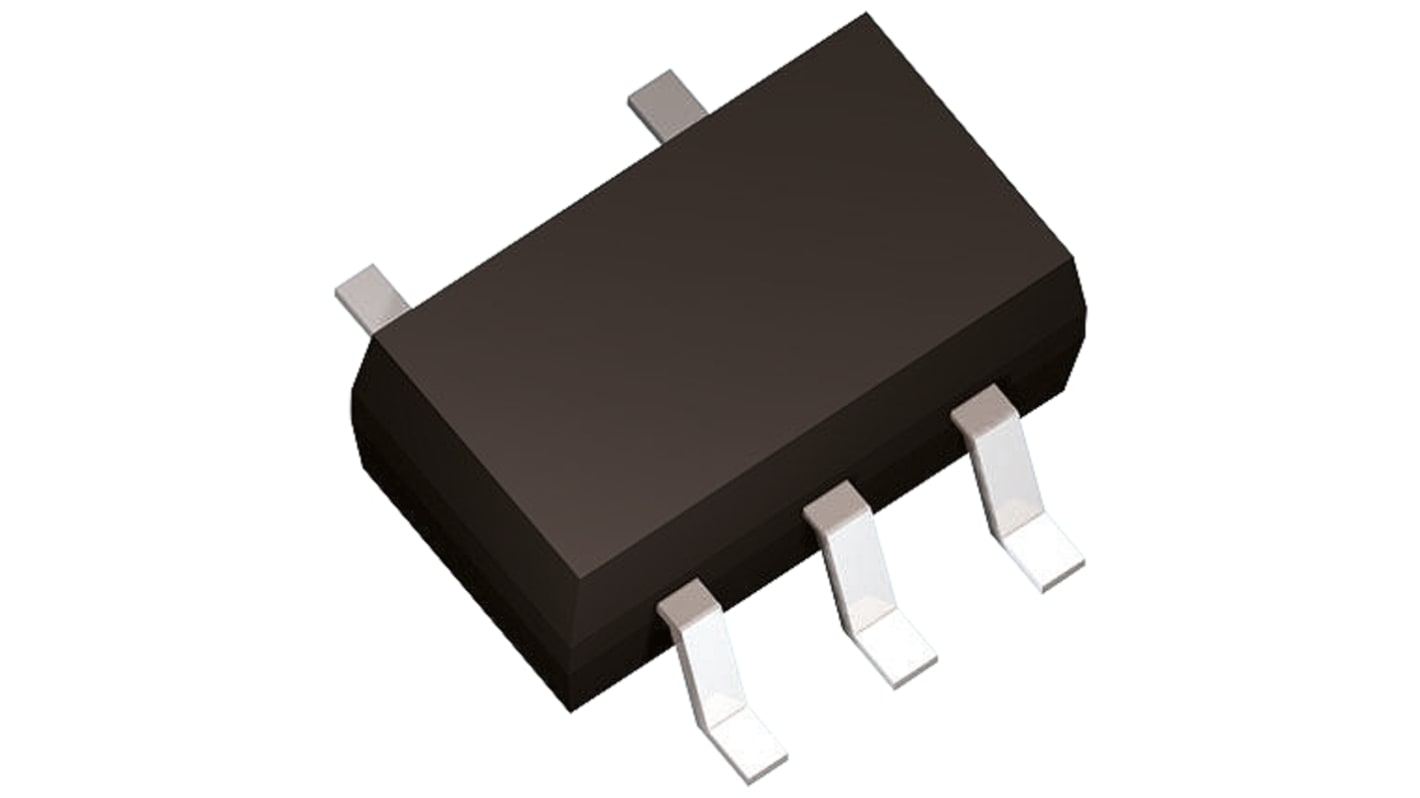

Nexperia ロジックゲート, AND, 表面実装, 2-入力, SC-74A
- RS品番:
- 813-9213
- メーカー型番:
- 74AHC1G08GV,125
- メーカー/ブランド名:
- Nexperia
1 袋(1袋100個入り) 小計：*
￥1,000.00
(税抜)
￥1,100.00
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 24,400 は 2025年12月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 + | ￥10.00 | ￥1,000 |
* 表示は参考価格です。ご購入数量によって価格は変動します。
- RS品番:
- 813-9213
- メーカー型番:
- 74AHC1G08GV,125
- メーカー/ブランド名:
- Nexperia
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Nexperia | |
| ロジックタイプ | AND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 1 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | SC-74A | |
| ピン数 | 5 | |
| 論理回路 | AHC | |
| 入力タイプ | CMOS | |
| 動作供給電圧 Max | 5.5 V | |
| 高レベル出力電流 Max | -8mA | |
| 最大伝播遅延時間 @ 最大 CL | 16 ns @ 50 pF | |
| 動作供給電圧 Min | 2 V | |
| 低レベル出力電流 Max | 8mA | |
| 動作温度 Min | -40 °C | |
| 伝播遅延テスト条件 | 50pF | |
| 動作温度 Max | +125 °C | |
| 長さ | 3.1mm | |
| 高さ | 1mm | |
| 幅 | 1.7mm | |
| 寸法 | 3.1 x 1.7 x 1mm | |
| 出力タイプ | シングルエンド | |
| すべて選択 | ||
|---|---|---|
ブランド Nexperia | ||
ロジックタイプ AND | ||
実装タイプ 表面実装 | ||
エレメント数 1 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 なし | ||
パッケージタイプ SC-74A | ||
ピン数 5 | ||
論理回路 AHC | ||
入力タイプ CMOS | ||
動作供給電圧 Max 5.5 V | ||
高レベル出力電流 Max -8mA | ||
最大伝播遅延時間 @ 最大 CL 16 ns @ 50 pF | ||
動作供給電圧 Min 2 V | ||
低レベル出力電流 Max 8mA | ||
動作温度 Min -40 °C | ||
伝播遅延テスト条件 50pF | ||
動作温度 Max +125 °C | ||
長さ 3.1mm | ||
高さ 1mm | ||
幅 1.7mm | ||
寸法 3.1 x 1.7 x 1mm | ||
出力タイプ シングルエンド | ||
- COO（原産国）:
- MY
74AHC1G / 74AHC2Gファミリ、Nexperia
シングル及びデュアルゲートのパッケージ
CMOS入力 / CMOS出力
動作電圧: 2 → 5.5
CMOS入力 / CMOS出力
動作電圧: 2 → 5.5
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
74AHC Family
