STマイクロ 評価ボード, 評価ボード, MCU, STM32373C-EVAL

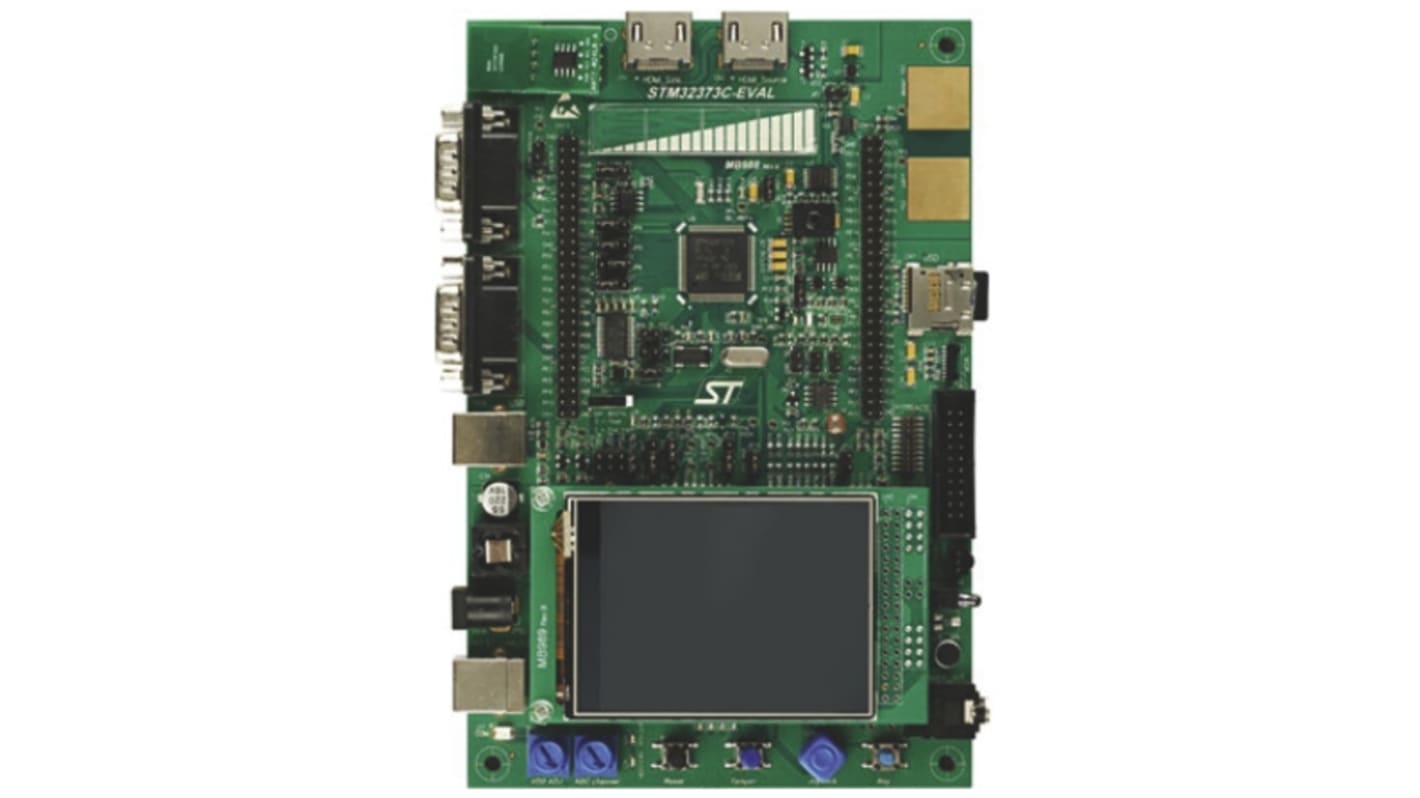

STM32373C-EVAL評価ボードは、STMicroelectronicのARM Cortex-M4コアベースのSTM32F373VCT6マイクロコントローラ用の完全なデモンストレーション / 開発プラットフォームとして設計されています。 このボードは、I²C x 2、SPI x 3、USART x 3、CAN x 1、CECコントローラ x 1、12ビットADC x 1、16ビットシグマデルタADC x 3、12ビットDAC x 3、内蔵の32 KバイトSRAMと256 Kバイトフラッシュメモリ、タッチセンシングスライダ、USB FS、及びJTAGデバッグ機能を備えています。 この評価ボードは、ユーザーアプリケーション開発のリファレンスデザインとして使用できますが、最終的なアプリケーションとはみなされません。

このボードのさまざまなハードウェア特性により、あらゆる周辺機器(USB FS、USART、オーディオDAC、マイクADC、ドットマトリックスLCD、IrDA、LDR、Micro SDカード、HDMI CEC、ECG、圧力センサ、CAN、赤外線トランスミッタ / レシーバ、EEPROM、タッチスライダ、温度センサなど)を評価して独自のアプリケーションを開発することができます。 また、拡張ヘッダを使用すると、特定用途向けのドーターボードやラッピングボードを簡単に接続することができます。

ST-LINK/V2は、STM32 MCU用のインサーキットデバッガ / プログラマとしてこのボードに組み込まれています。

STM32F373VCT6マイクロコントローラ
4つの5 V電源オプション:
電源ジャック
ST-LINK/V2 USBコネクタ
ユーザーUSBコネクタ
ドーターボード
I²S DACに接続されたオーディオジャック
アンプを通してADCに接続されたマイク
SPI上の2ギガバイト(以上)のMicro SDカード
I²Cバス上の3つのコンポーネント: 温度センサ、EEPROM、及びデュアルインターフェイスRF EEPROM
フラッシュローダの通信用として構成可能なRS-232通信
IrDAトランシーバ
SPIインターフェイスに接続された240 x 320 TFTカラーLCD
4方向制御のジョイスティック及びセレクタ
リセット、ウェイクアップ又はタンパ、及びキーボタン
4色ユーザーLED
LED 2灯、MCU電力範囲インジケータ用
STM32F373VCT6の16ビットシグマデルタADCに接続されたECG、圧力センサ、及びPT100温度センサ
ドーターボード又はラッピングボード用の拡張コネクタ
MCU電圧: 3.3 V又は2.0 → 3.6 Vで調整可能
USB FSコネクタ
タッチスライダ
リアルタイムクロック(RTC)、バックアップバッテリ付き
CAN 2.0 A / B対応接続
光依存性抵抗器(LDR)
DDC / CEC対応HDMIコネクタ x 2
赤外線トランスミッタ / レシーバ
ADC及びDAC入力 / 出力信号コネクタ x 2、及びシグマデルタADC入力信号コネクタ x 1
ポテンショメータ
JTAG / SWD及びETMトレースデバッグサポート
内蔵ST-LINK/V2

STM32F3シリーズ32ビットARM® Cortex®-M4マイクロコントローラ、STMicroelectronics

STM32 F3シリーズミックスシグナルMCUは、DSP及びFPU命令を備え、72 MHzで動作する32ビットARM Cortex-M4コアと、高度なアナログ周辺セットを連結します。

高速コンパレータ(50 ns)
プログラマブルゲインアンプ(4種類のゲイン範囲)
12ビットDAC
高速12ビットADC (チャンネルあたり5 MSPS、インターリーブモードで最大18 MSPS)
16ビットのシグマデルタADC
高速144MHzモータ制御タイマ、より良好なタイミング分解能7 ns
