- RS品番:
- 864-4011
- メーカー型番:
- STM32303E-EVAL
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 864-4011
- メーカー型番:
- STM32303E-EVAL
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

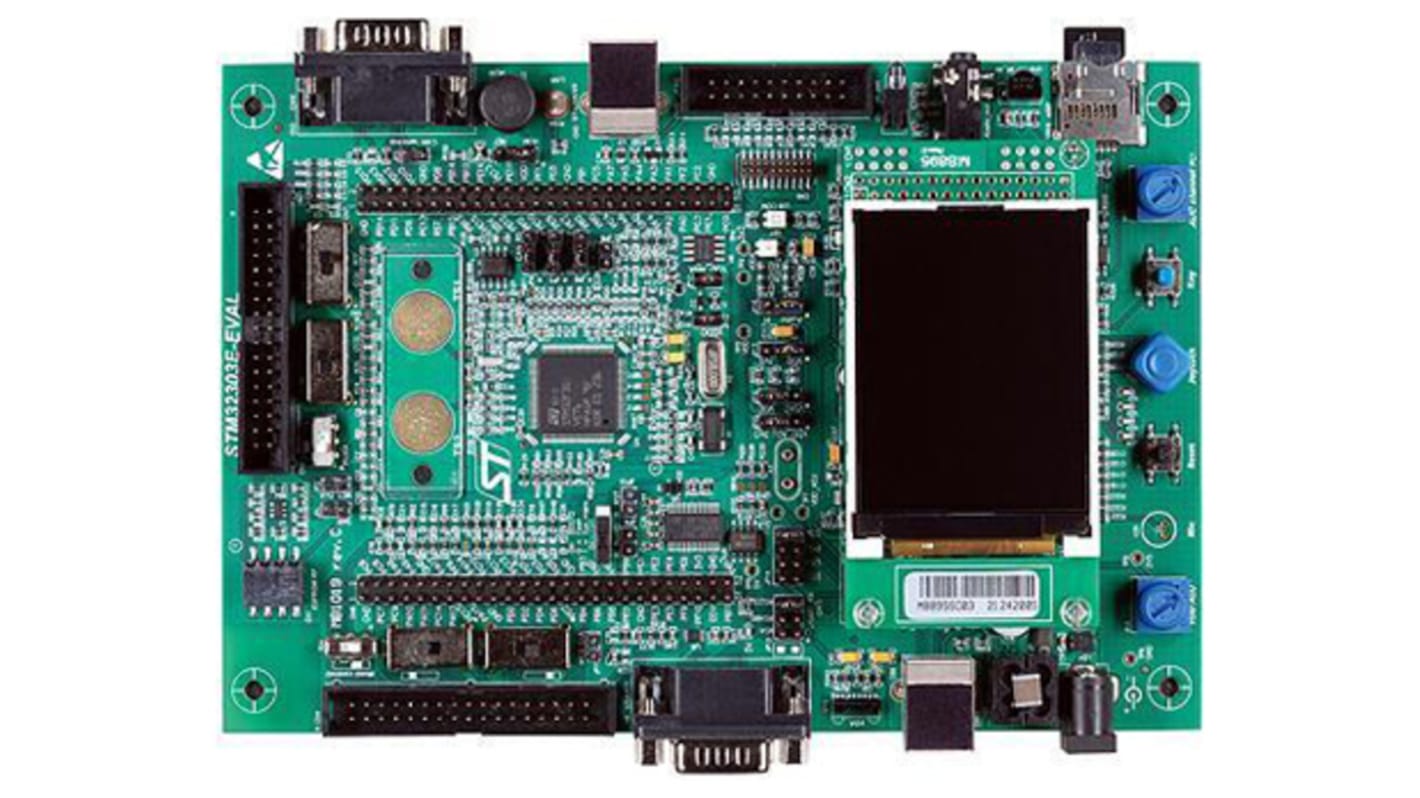

STM32F301/302/303評価ボード(STM32F303VEマイクロコントローラ搭載)
STM32303E-EVAL評価ボードは、ARM® cortex®-M4コアベースSTM32F303VET6マイクロコントローラ向けのデモンストレーション / 開発プラットフォーム一式として設計されています。 このボードは、I²C x 2、SPI x 3、USART x 5、CAN x 1、12ビットADC x 4、12ビットDAC x 2、64 KBデータ内蔵SRAM、16 KBプログラムSRAM及び512 KBフラッシュ、タッチセンサ、USB FS、JTAGデバッグサポートを備えています。
ST-LINK/V2は、STM32 MCU用のインサーキットデバッガ / プログラマとしてこのボードに組み込まれています。
ST-LINK/V2は、STM32 MCU用のインサーキットデバッガ / プログラマとしてこのボードに組み込まれています。
4種類の5 V電源オプション: 電源ジャック、ST-LINK/V2 USBコネクタ、ユーザーUSBコネクタ、ドーターボード
I²SオーディオDAC、ステレオオーディオジャック(マイク付きヘッドセットに対応)
SPIの2ギガバイト(以上)のMicroSDカード
I²C対応シリアルインターフェイス温度センサ、EEPROM、RF EEPROM
RS-232シリアル通信
IrDAトランシーバ
JTAG / SWD及びETMトレースデバッグサポート
内蔵ST-LINK/V2
1 Mbit SPIシリアルフラッシュメモリ
SPIインターフェイスに接続された240 x 320 TFTカラーLCD
4方向制御のジョイスティック及びセレクタ
リセット / タンパ / キーボタン
4色ユーザーLED及び高輝度LED
湿度センサ
ドーターボード又はラッピングボード用の拡張コネクタ
MCU電圧: 3.3 V又は2.0 → 3.6 Vで調整可能
USB高速コネクタ
タッチセンサボタン
リアルタイムクロック(RTC)、バックアップバッテリ付き
CAN 2.0 A / B対応接続
光依存性抵抗器(LDR)
IR(赤外線)レシーバ
ポテンショメータ
2モータ制御コネクタ
I²SオーディオDAC、ステレオオーディオジャック(マイク付きヘッドセットに対応)
SPIの2ギガバイト(以上)のMicroSDカード
I²C対応シリアルインターフェイス温度センサ、EEPROM、RF EEPROM
RS-232シリアル通信
IrDAトランシーバ
JTAG / SWD及びETMトレースデバッグサポート
内蔵ST-LINK/V2
1 Mbit SPIシリアルフラッシュメモリ
SPIインターフェイスに接続された240 x 320 TFTカラーLCD
4方向制御のジョイスティック及びセレクタ
リセット / タンパ / キーボタン
4色ユーザーLED及び高輝度LED
湿度センサ
ドーターボード又はラッピングボード用の拡張コネクタ
MCU電圧: 3.3 V又は2.0 → 3.6 Vで調整可能
USB高速コネクタ
タッチセンサボタン
リアルタイムクロック(RTC)、バックアップバッテリ付き
CAN 2.0 A / B対応接続
光依存性抵抗器(LDR)
IR(赤外線)レシーバ
ポテンショメータ
2モータ制御コネクタ
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
STM32F3シリーズ32ビットARM® Cortex®-M4マイクロコントローラ、STMicroelectronics
STM32 F3シリーズミックスシグナルMCUは、DSP及びFPU命令を備え、72 MHzで動作する32ビットARM Cortex-M4コアと、高度なアナログ周辺セットを連結します。
高速コンパレータ(50 ns)
プログラマブルゲインアンプ(4種類のゲイン範囲)
12ビットDAC
高速12ビットADC (チャンネルあたり5 MSPS、インターリーブモードで最大18 MSPS)
16ビットのシグマデルタADC
高速144MHzモータ制御タイマ、より良好なタイミング分解能7 ns
プログラマブルゲインアンプ(4種類のゲイン範囲)
12ビットDAC
高速12ビットADC (チャンネルあたり5 MSPS、インターリーブモードで最大18 MSPS)
16ビットのシグマデルタADC
高速144MHzモータ制御タイマ、より良好なタイミング分解能7 ns
仕様
特性 | |
---|---|
分類 | 評価ボード |
テクノロジー | MCU |
デバイスコア | ARM Cortex M4 |
プロセッサファミリ名 | STM |
プロセッサ品番 | STM32F303 |
プロセッサ種類 | MCU |
