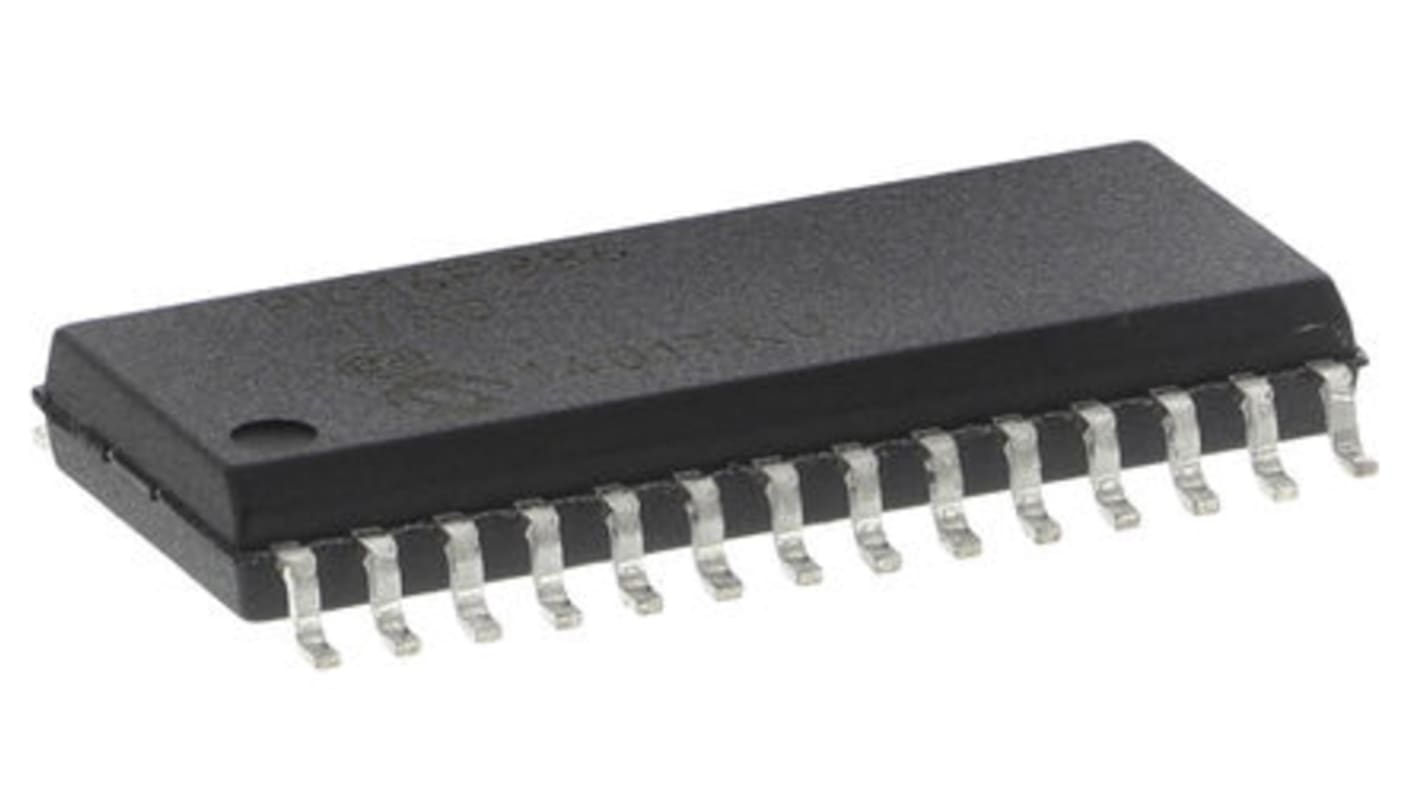

Microchip PIC16F886-I/SO マイクロコントローラ 8 bit, PIC, 20 MHz, 14kB, フラッシュ, 28-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥2,043.00

(税抜)

￥2,247.30

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 60 は海外在庫あり
  • 9,330 は 2025年12月30日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
5 - 5￥408.60￥2,043
10 +￥399.00￥1,995

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
399-442
メーカー型番:
PIC16F886-I/SO
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC16F886

プロダクトタイプ

マイクロコントローラ

パッケージ型式

SOIC

取付タイプ

表面

ピン数

28

デバイスコア

PIC

データバス幅

8bit

インタフェースタイプ

MSSP, EUSART

プログラムメモリサイズ

14kB

最大クロック周波数

20MHz

RAMサイズ

368bit

最大電源電圧

5.5V

アナログコンパレータ

2

最大許容損失Pd

800mW

プログラムI/Os数

33

動作温度 Min

-40°C

最大拡張メモリサイズ

8bit

動作温度 Max

85°C

長さ

17.9mm

高さ

2.35mm

幅

7.5 mm

規格 / 承認

No

最小電源電圧

2V

ADC数

11 x 10 Bit

Distrelec Product Id

304-37-136

自動車規格

なし

インストラクションセットアーキテクチャ

RISC

プログラムメモリタイプ

フラッシュ

タイマー数

3

PIC16F882 / 883 / 884 / 886/887 8bitマイクロコントローラ


マイクロチップ製マイクロコントローラPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャを多種類のピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ及び拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F882/883/884/886/887 ファミリのマイクロコントローラは、 8段のハードウェアスタックと35種類の命令数備えたMicrochip社製ミッドレンジをベースにしています。これらのMCUは、最高5 MIPSの性能を有し、最大14KBのプログラムメモリ、最大368バイトのRAM、最大256バイトのEEPROMを搭載しています。オンボードに搭載した調節可能な発振器は工場で±1%精度に校正済みです。

マイクロコントローラ機能


20 MHz （最大）CPU 速度

35種類の命令

8段のハードウェアスタック

出力レンジは8MHzから31MHzまで任意に選択可能

I/Oピン x 24 - PIC16F882/883/886

I/Oピン x 35 – PIC16F884/887

低消費電流パワーオンリセット(POR)

ブラウンアウトリセット(BOR)

パワーアップタイマ(PWRT)

オシレータ起動タイマ(OST)

ウォッチドッグタイマ(WDT)

インサーキットシリアルプログラミング (ICSP)

インサーキットデバッグ(ICD)

周辺機器


10ビットA/Dコンバータ（ADC） - PIC16F882/883/886 11チャンネル PIC16F884/887 14チャンネル

キャプチャ / コンペア / PWM（CCP）モジュール x 2

拡張キャプチャ/ コンペア / PWM（ECCP）モジュール x 2

コンパレータ x 2

8 ビットタイマ x 2

16 ビットタイマ x 1

SPI通信機能とI2C動作モードを備えたMaster Synchronous Serial Port（MSSP）

自動検出式汎用同期/非同期送受信回路(EUSART)
