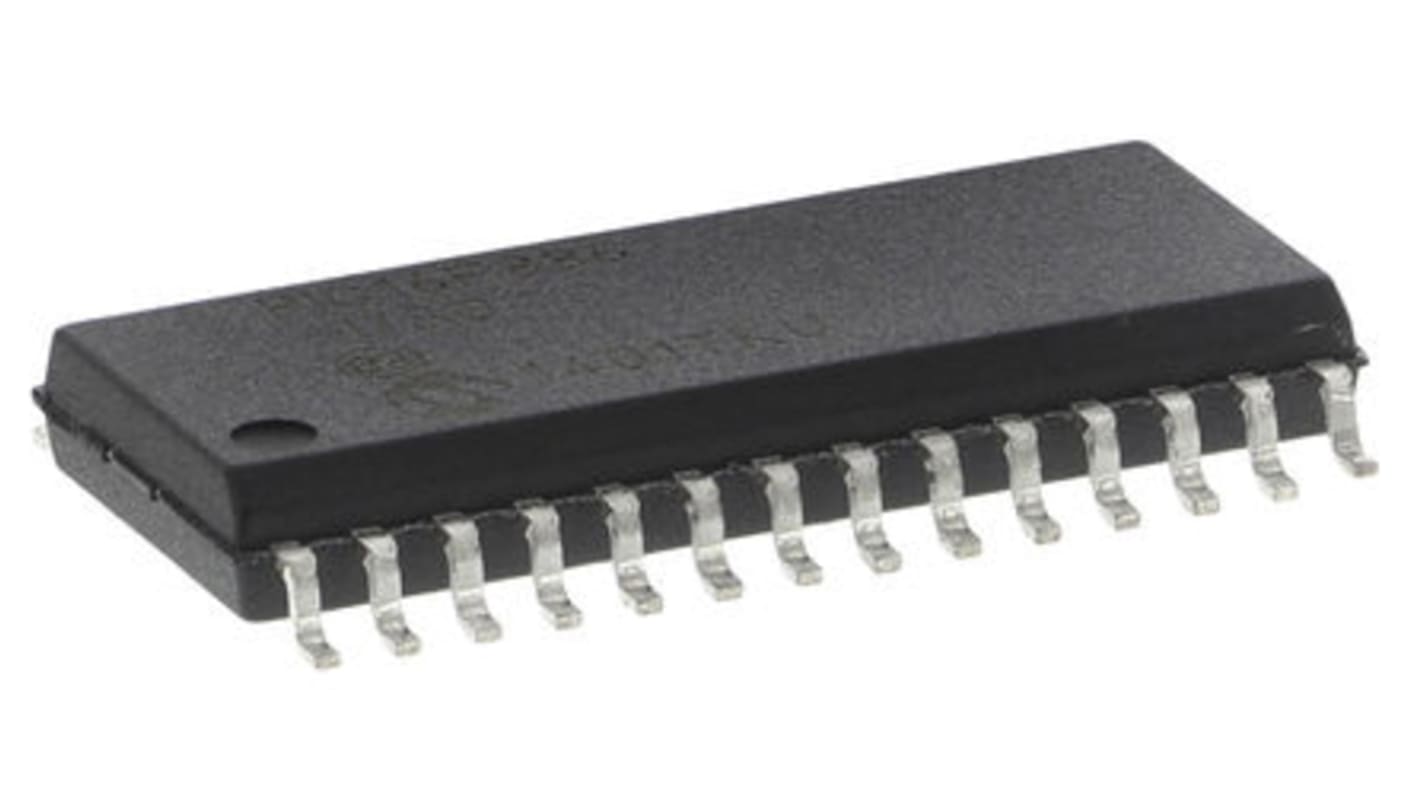

Microchip マイクロコントローラ 8 bit, PIC, 20 MHz, 14kB, フラッシュ, 28-Pin SOIC
- RS品番:
- 876-6723
- メーカー型番:
- PIC16F886-I/SO
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 本(1本27個入り) 小計：*
￥10,882.998
(税抜)
￥11,971.287
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 54 は海外在庫あり
- 9,315 は 2025年12月18日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 27 - 108 | ￥403.074 | ￥10,883 |
| 135 - 243 | ￥401.704 | ￥10,846 |
| 270 - 648 | ￥399.926 | ￥10,798 |
| 675 - 1323 | ￥398.185 | ￥10,751 |
| 1350 + | ￥396.407 | ￥10,703 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 876-6723
- メーカー型番:
- PIC16F886-I/SO
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| プロダクトタイプ | マイクロコントローラ | |
| シリーズ | PIC16F886 | |
| パッケージ型式 | SOIC | |
| 取付タイプ | 表面 | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| インタフェースタイプ | MSSP, EUSART | |
| プログラムメモリサイズ | 14kB | |
| 最大クロック周波数 | 20MHz | |
| RAMサイズ | 368bit | |
| 最大電源電圧 | 5.5V | |
| プログラムI/Os数 | 33 | |
| アナログコンパレータ | 2 | |
| 最大許容損失Pd | 800mW | |
| 最大拡張メモリサイズ | 8bit | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 高さ | 2.35mm | |
| 幅 | 7.5 mm | |
| 長さ | 17.9mm | |
| 規格 / 承認 | No | |
| 最小電源電圧 | 2V | |
| インストラクションセットアーキテクチャ | RISC | |
| プログラムメモリタイプ | フラッシュ | |
| ADC数 | 11 x 10 Bit | |
| 自動車規格 | なし | |
| タイマー数 | 3 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
プロダクトタイプ マイクロコントローラ | ||
シリーズ PIC16F886 | ||
パッケージ型式 SOIC | ||
取付タイプ 表面 | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
インタフェースタイプ MSSP, EUSART | ||
プログラムメモリサイズ 14kB | ||
最大クロック周波数 20MHz | ||
RAMサイズ 368bit | ||
最大電源電圧 5.5V | ||
プログラムI/Os数 33 | ||
アナログコンパレータ 2 | ||
最大許容損失Pd 800mW | ||
最大拡張メモリサイズ 8bit | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
高さ 2.35mm | ||
幅 7.5 mm | ||
長さ 17.9mm | ||
規格 / 承認 No | ||
最小電源電圧 2V | ||
インストラクションセットアーキテクチャ RISC | ||
プログラムメモリタイプ フラッシュ | ||
ADC数 11 x 10 Bit | ||
自動車規格 なし | ||
タイマー数 3 | ||
PIC16F882 / 883 / 884 / 886/887 8bitマイクロコントローラ
マイクロチップ製マイクロコントローラPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャを多種類のピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ及び拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。
PIC16F882/883/884/886/887 ファミリのマイクロコントローラは、 8段のハードウェアスタックと35種類の命令数備えたMicrochip社製ミッドレンジをベースにしています。これらのMCUは、最高5 MIPSの性能を有し、最大14KBのプログラムメモリ、最大368バイトのRAM、最大256バイトのEEPROMを搭載しています。オンボードに搭載した調節可能な発振器は工場で±1%精度に校正済みです。
マイクロコントローラ機能
20 MHz （最大）CPU 速度
35種類の命令
8段のハードウェアスタック
出力レンジは8MHzから31MHzまで任意に選択可能
I/Oピン x 24 - PIC16F882/883/886
I/Oピン x 35 – PIC16F884/887
低消費電流パワーオンリセット(POR)
ブラウンアウトリセット(BOR)
パワーアップタイマ(PWRT)
オシレータ起動タイマ(OST)
ウォッチドッグタイマ(WDT)
インサーキットシリアルプログラミング (ICSP)
インサーキットデバッグ(ICD)
周辺機器
10ビットA/Dコンバータ（ADC） - PIC16F882/883/886 11チャンネル PIC16F884/887 14チャンネル
キャプチャ / コンペア / PWM（CCP）モジュール x 2
拡張キャプチャ/ コンペア / PWM（ECCP）モジュール x 2
コンパレータ x 2
8 ビットタイマ x 2
16 ビットタイマ x 1
SPI通信機能とI2C動作モードを備えたMaster Synchronous Serial Port（MSSP）
自動検出式汎用同期/非同期送受信回路(EUSART)
