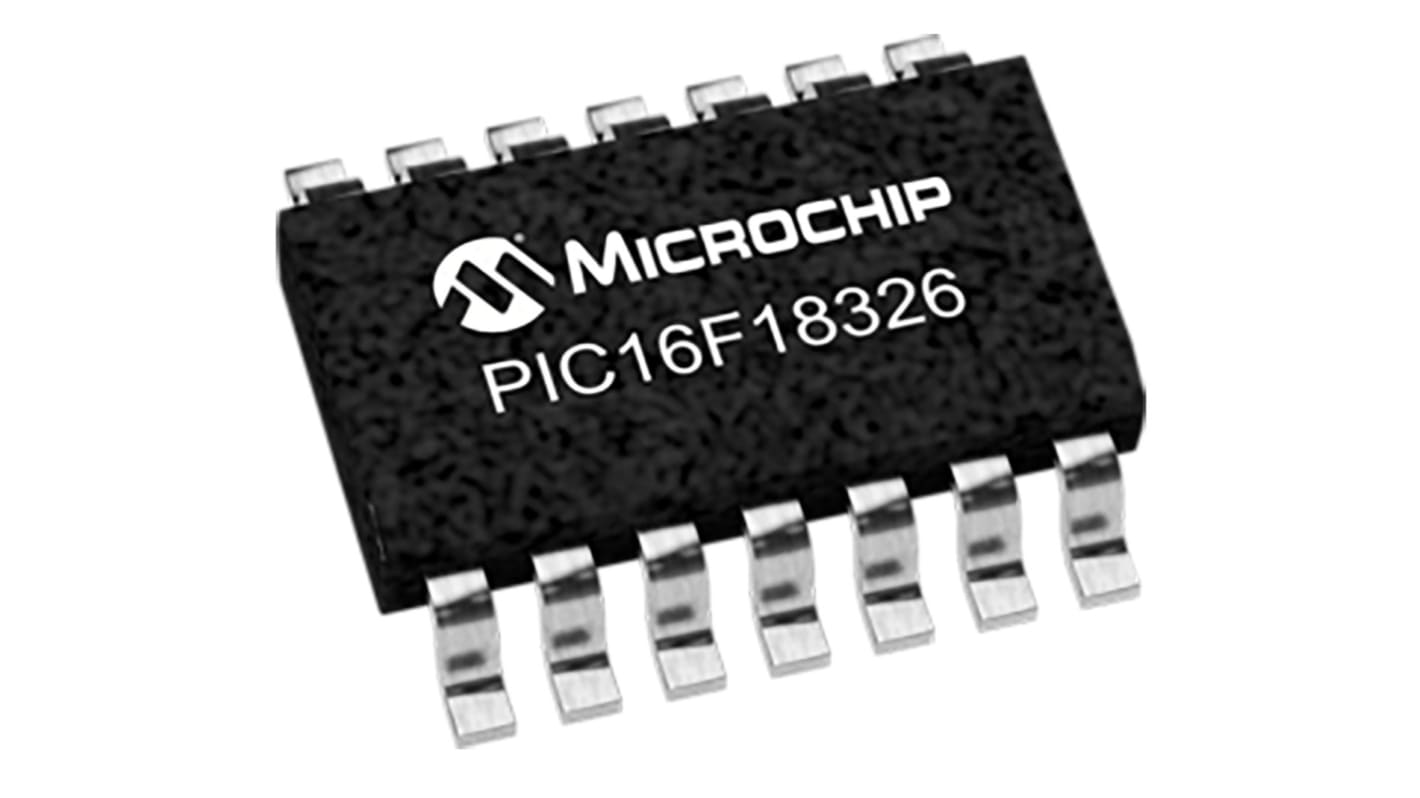

Microchip マイコン, PIC, 32MHz, 28 kB, フラッシュ, 14-Pin SOIC
- RS品番:
- 124-1555
- メーカー型番:
- PIC16F18326-I/SL
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 袋(1袋5個入り) 小計：*
￥867.00
(税抜)
￥953.70
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 15 は 2025年12月08日 に入荷予定
- 745 は 2025年12月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 120 | ￥173.40 | ￥867 |
| 125 - 1245 | ￥167.00 | ￥835 |
| 1250 - 2495 | ￥160.80 | ￥804 |
| 2500 - 4995 | ￥154.60 | ￥773 |
| 5000 + | ￥148.20 | ￥741 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 124-1555
- メーカー型番:
- PIC16F18326-I/SL
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16 | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 14 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 28 kB | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 2 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 0 | |
| SPIチャンネル数 | 2 | |
| USARTチャネルの数 | 1 | |
| 標準動作供給電圧 | 2.3 → 5.5 V | |
| I2Cチャンネル数 | 2 | |
| UARTチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | RISC | |
| 最大イーサネットチャンネル数 | 0 | |
| 動作温度 Max | +85 °C | |
| 高さ | 1.5mm | |
| LINチャネルの数 | 1 | |
| 長さ | 8.65mm | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| ADCユニット数 | 1 | |
| 幅 | 3.9mm | |
| 寸法 | 8.65 x 3.9 x 1.5mm | |
| PWM | 4 x 10/8ビット | |
| ADC数 | 11 x 10ビット | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16 | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 14 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 28 kB | ||
最大周波数 32MHz | ||
RAMサイズ 2 kB | ||
USBチャンネル 0 | ||
PWMユニット数 0 | ||
SPIチャンネル数 2 | ||
USARTチャネルの数 1 | ||
標準動作供給電圧 2.3 → 5.5 V | ||
I2Cチャンネル数 2 | ||
UARTチャンネル数 1 | ||
CANチャンネル数 0 | ||
インストラクションセットアーキテクチャ RISC | ||
最大イーサネットチャンネル数 0 | ||
動作温度 Max +85 °C | ||
高さ 1.5mm | ||
LINチャネルの数 1 | ||
長さ 8.65mm | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
ADCユニット数 1 | ||
幅 3.9mm | ||
寸法 8.65 x 3.9 x 1.5mm | ||
PWM 4 x 10/8ビット | ||
ADC数 11 x 10ビット | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40 °C | ||
PIC16F18325 / 18326 / 18345 / 18346 8ビットマイクロコントローラ
MicrochipのPIC16Fシリーズのマイクロコントローラは、MicrochipのPIC®アーキテクチャを採用した8ビットMCUで、各種ピン及びパッケージオプションを用意しています。
PIC16F18325/18345マイクロコントローラは、Microchipの拡張ミッドレンジコアをベースにしていて、新しい低消費電力の機能を備えています。 ペリフェラルモジュールディスエーブルと共にアイドル及びドーズモードが追加されました。このため、電力が漏洩することなく、ペリフェラルを電力レール及びクロックツリーから取り外しできます。
PIC16F18325/18345マイクロコントローラは、Microchipの拡張ミッドレンジコアをベースにしていて、新しい低消費電力の機能を備えています。 ペリフェラルモジュールディスエーブルと共にアイドル及びドーズモードが追加されました。このため、電力が漏洩することなく、ペリフェラルを電力レール及びクロックツリーから取り外しできます。
マイクロコントローラの機能
CPU速度: 最大8 MIPS
49の命令
16レベルハードウェアスタック
割り込み機能
内部発振器
12又は18 I/Oピン
パワーオンリセット(POR)
構成可能パワーアップタイマ(PWRTE)
ブラウンアウトリセット(BOR)及び低消費電力ブランアウトリセット(LPBOR)
拡張ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
低電圧プログラミング(LVP)
ペリフェラルピン選択(PPS)
49の命令
16レベルハードウェアスタック
割り込み機能
内部発振器
12又は18 I/Oピン
パワーオンリセット(POR)
構成可能パワーアップタイマ(PWRTE)
ブラウンアウトリセット(BOR)及び低消費電力ブランアウトリセット(LPBOR)
拡張ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
低電圧プログラミング(LVP)
ペリフェラルピン選択(PPS)
省エネ機能
ペリフェラルモジュールディスエーブル(PMD) – 消費電力を最低限に抑えるために、使用されていないペリフェラルを無効にする機能
スリープ、アイドル、ドーズ低電力モード
スリープモード: 40 nA @ 1.8 V (代表値)
ウォッチドッグタイマ: 250 nA @ 1.8 V (代表値)
二次発振器: 300 nA @ 32 kHz
動作電流: 8 μA @ 32 kHz 1.8 V (代表値)
スリープ、アイドル、ドーズ低電力モード
スリープモード: 40 nA @ 1.8 V (代表値)
ウォッチドッグタイマ: 250 nA @ 1.8 V (代表値)
二次発振器: 300 nA @ 32 kHz
動作電流: 8 μA @ 32 kHz 1.8 V (代表値)
周辺機能
10ビットA/Dコンバータ – 11又は17チャンネル(モデルによって異なる)
5ビットD/Aコンバータ(DAC)
コンパレータ(COMP) x 2
電圧基準
設定可能なロジックセル(CLC) x 4
コンプリメンタリ波形発生器(CWG) x 2
キャプチャ / 比較 / PWM (CCP)モジュール x 4
10ビットPWM x 2
数値制御発振器(NCO)
EUSART – RS-232、RS-485、及びLIN互換
マスタ同期シリアルポート(MSSP) x 2 – I2C、SMBus、PMBus互換
データ信号変調器(DSM)
ハードウェア制限タイマ(HLT)付き8ビットタイマ x 4
16ビットタイマ x 3
5ビットD/Aコンバータ(DAC)
コンパレータ(COMP) x 2
電圧基準
設定可能なロジックセル(CLC) x 4
コンプリメンタリ波形発生器(CWG) x 2
キャプチャ / 比較 / PWM (CCP)モジュール x 4
10ビットPWM x 2
数値制御発振器(NCO)
EUSART – RS-232、RS-485、及びLIN互換
マスタ同期シリアルポート(MSSP) x 2 – I2C、SMBus、PMBus互換
データ信号変調器(DSM)
ハードウェア制限タイマ(HLT)付き8ビットタイマ x 4
16ビットタイマ x 3
