- RS品番:
- 177-2400
- メーカー型番:

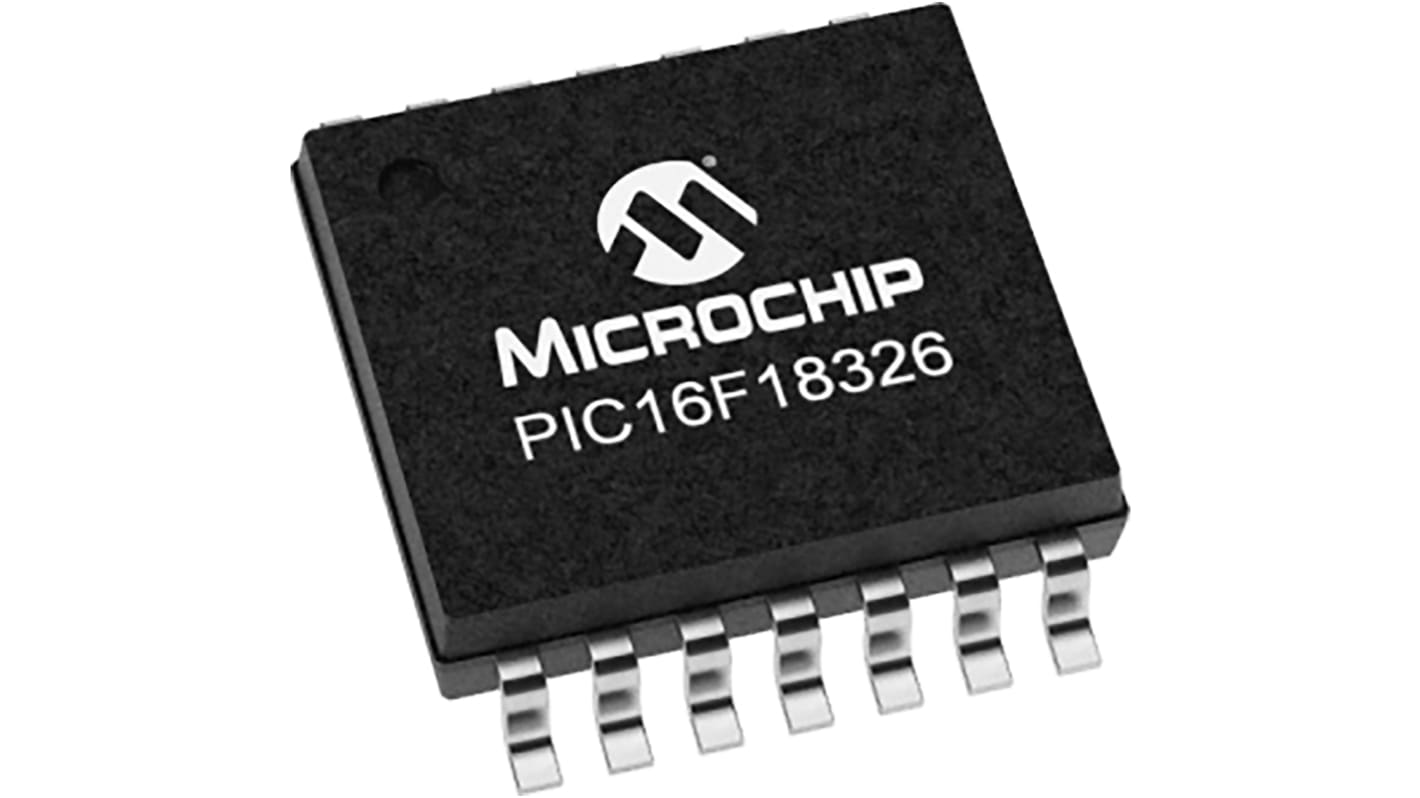

- PIC16F18326-I/ST
- メーカー/ブランド名:
- Microchip
単価: 購入単位は10個
¥236.20
(税抜)
¥259.82
(税込)
314 海外在庫あり - 通常4営業日でお届け
個 | 単価 | 購入単位毎合計* |
---|---|---|
10 - 290 | ¥236.20 | ¥2,362.00 |
300 - 2990 | ¥225.90 | ¥2,259.00 |
3000 - 3990 | ¥215.40 | ¥2,154.00 |
4000 - 4990 | ¥204.90 | ¥2,049.00 |
5000 + | ¥194.40 | ¥1,944.00 |
* 購入単位ごとの価格
- RS品番:
- 177-2400
- メーカー型番:
- PIC16F18326-I/ST
- メーカー/ブランド名:
- Microchip
データシート
その他
- COO(原産国):
- US
詳細情報
PIC16F18323マイクロコントローラは、アナログペリフェラル、コア独立ペリフェラル、通信ペリフェラルと、さまざまな汎用の用途や低消費電力用途向けのeXtreme Low Power (XLP)技術が一体化した製品です。
49個の命令に対応する、16スタックレベルの拡張ミッドレンジコア
自己読み取り / 書き込み機能付きフラッシュプログラムメモリ
256B EEPROM
アイドル / Doze低消費電力モード
ペリフェラルモジュールディスエーブル(PMD)
ペリフェラルピン選択(PPS)
10ビットPWM x 2
キャプチャ / コンペア / PWM (CCP) x 2
コンプリメンタリ波形発生器(CWG)
数値制御発振器(NCO)
設定可能ロジックコントローラ(CLC) x 2
11チャンネル10ビットADC、基準電圧付き
5ビットD/Aコンバータ(DAC)
コンパレータ x 2
8ビットタイマ x 2 (TMR0 / TMR2)
16ビットタイマ x 1 (TMR1)
拡張ウォッチドッグタイマ(WDT)
拡張電源オン / オフのリセット
低消費電力ブランアウトリセット(LPBOR)
プログラム可能なブラウンアウトリセット(BOR)
インサーキットシリアルプログラミング(ICSP)
PIC16LF18323 (1.8 → 3.6 V)
PIC16F18323 (2.3 → 5.5 V)
自己読み取り / 書き込み機能付きフラッシュプログラムメモリ
256B EEPROM
アイドル / Doze低消費電力モード
ペリフェラルモジュールディスエーブル(PMD)
ペリフェラルピン選択(PPS)
10ビットPWM x 2
キャプチャ / コンペア / PWM (CCP) x 2
コンプリメンタリ波形発生器(CWG)
数値制御発振器(NCO)
設定可能ロジックコントローラ(CLC) x 2
11チャンネル10ビットADC、基準電圧付き
5ビットD/Aコンバータ(DAC)
コンパレータ x 2
8ビットタイマ x 2 (TMR0 / TMR2)
16ビットタイマ x 1 (TMR1)
拡張ウォッチドッグタイマ(WDT)
拡張電源オン / オフのリセット
低消費電力ブランアウトリセット(LPBOR)
プログラム可能なブラウンアウトリセット(BOR)
インサーキットシリアルプログラミング(ICSP)
PIC16LF18323 (1.8 → 3.6 V)
PIC16F18323 (2.3 → 5.5 V)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | TSSOP |
実装タイプ | 表面実装 |
ピン数 | 14 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 28 kB |
最大周波数 | 32MHz |
RAMサイズ | 2 kB |
USBチャンネル | 0 |
PWMユニット数 | 1 x 10 bit |
SPIチャンネル数 | 2 |
CANチャンネル数 | 0 |
USARTチャネルの数 | 1 |
標準動作供給電圧 | 5.5 (最大) V |
I2Cチャンネル数 | 2 |
UARTチャンネル数 | 1 |
PCIチャンネル数 | 0 |
PWM | 1 (2 x 10ビット) |
プログラムメモリタイプ | フラッシュ |
イーサネットチャンネル数 | 0 |
寸法 | 5.1 x 4.5 x 1.05mm |
幅 | 4.5mm |
LINチャネルの数 | 1 |
高さ | 1.05mm |
ADC数 | 11 x 10ビット |
長さ | 5.1mm |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
インストラクションセットアーキテクチャ | RISC |
最大イーサネットチャンネル数 | 0 |
動作温度 Min | -40 °C |
