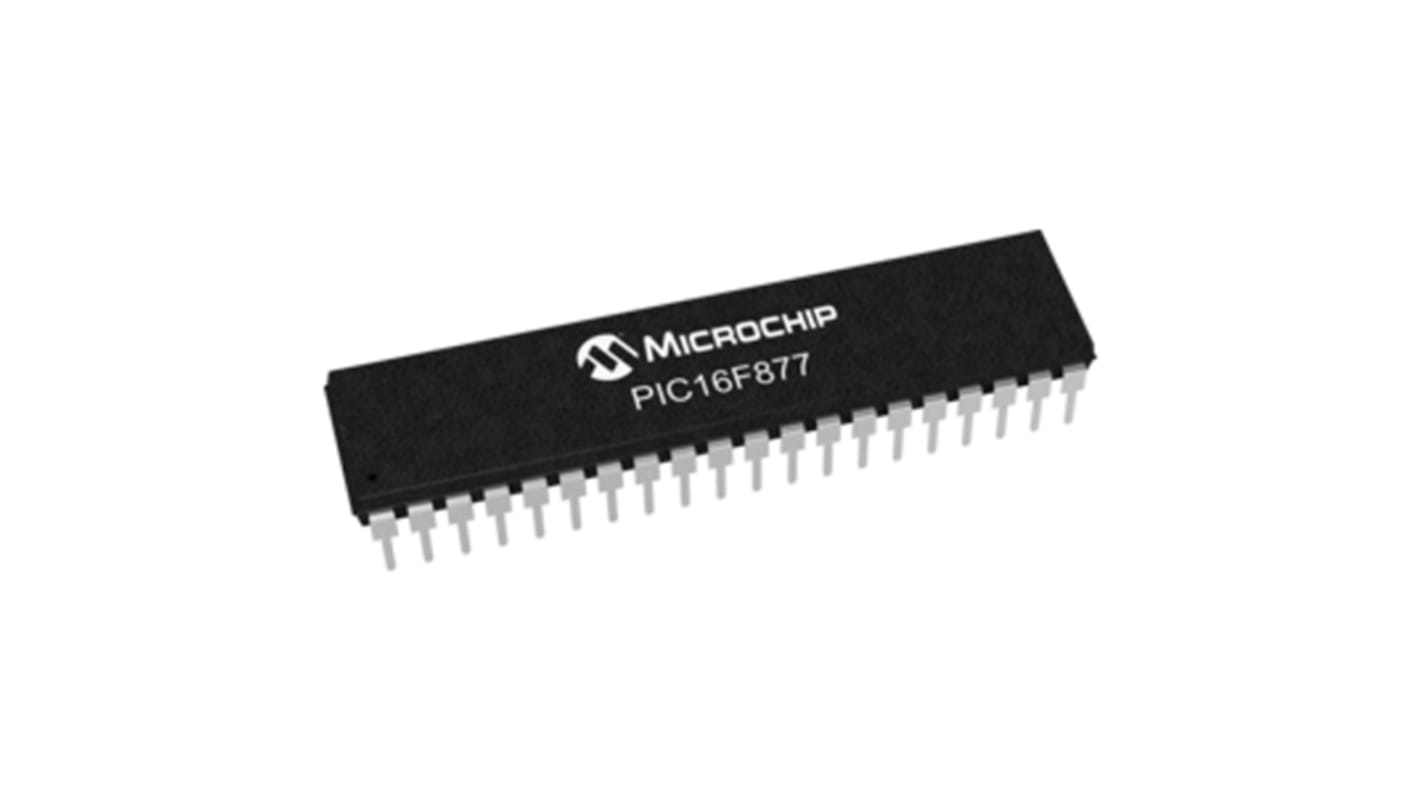

Microchip マイクロコントローラ 8 bit, PIC, 20 MHz, 14kB, フラッシュ, 40-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 本(1本10個入り) 小計：*

￥15,335.00

(税抜)

￥16,868.50

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 60 は 2025年12月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1チューブあたりの価格*
10 - 40￥1,533.50￥15,335
50 - 90￥1,531.30￥15,313
100 - 240￥1,530.30￥15,303
250 - 490￥1,529.00￥15,290
500 +￥1,527.00￥15,270

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
145-8966
メーカー型番:
PIC16F877-20I/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

マイクロコントローラ

シリーズ

PIC16F87X

パッケージ型式

PDIP 　

取付タイプ

スルーホール

ピン数

40

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

14kB

最大クロック周波数

20MHz

RAMサイズ

368bit

最大電源電圧

5.5V

最大拡張メモリサイズ

8bit

動作温度 Min

-40°C

最大許容損失Pd

1W

プログラムI/Os数

33

動作温度 Max

85°C

高さ

4.06mm

規格 / 承認

RoHS

長さ

52.45mm

幅

14.22 mm

最小電源電圧

4V

タイマー数

3

プログラムメモリタイプ

フラッシュ

自動車規格

なし

ADC数

8 x 10 Bit

インストラクションセットアーキテクチャ

RISC

COO（原産国）:
CN

PIC16F873 / 874 / 876 / 877 8 ビットフラッシュマイクロコントローラ


MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F87 / 88 のマイクロコントローラは、 8 レベルのハードウェアスタックと 35 の命令を備えた Microchip のミッドレンジコアをベースにしています。この MCU は、最大 5 MIPS で動作し、 3.5KB のプログラムメモリ、 128 バイトの RAM 、64バイトの EEPROM を搭載しています。

マイクロコントローラ機能


20 MHz （最大）CPU 速度

命令数: 35

8 レベルのハードウェアスタック

I/O ピン x 22 – PIC16F873 / 876

I/O ピン x 33 – PIC16F874 / 877

パワーオンリセット（ POR ）

ブラウンアウトリセット（ BOR ）

パワーアップタイマ（ PWRT ）

オシレータスタートアップタイマ（ OST ）

ウォッチドッグタイマ（ WDT ）

インサーキットシリアルプログラミング（ ICSP ）

インサーキットデバッグ(ICD)

周辺機器


10 ビット A/D コンバータ（ ADC ） - PIC16F873 / 876 5 チャンネル、 PIC16F874 / 877 8 チャンネル

キャプチャ / コンペア / PWM （ CCP ）モジュール x 2

8 ビットタイマ x 2

16 ビットタイマ x 1

SPIとI2Cを備えた同期式シリアルインターフェース（SSP）

ユニバーサル同期 / 非同期レシーバ / トランスミッタ（ USART ）

パラレルスレーブポート（ PSP ）– PIC16F874/877 モデルのみ
