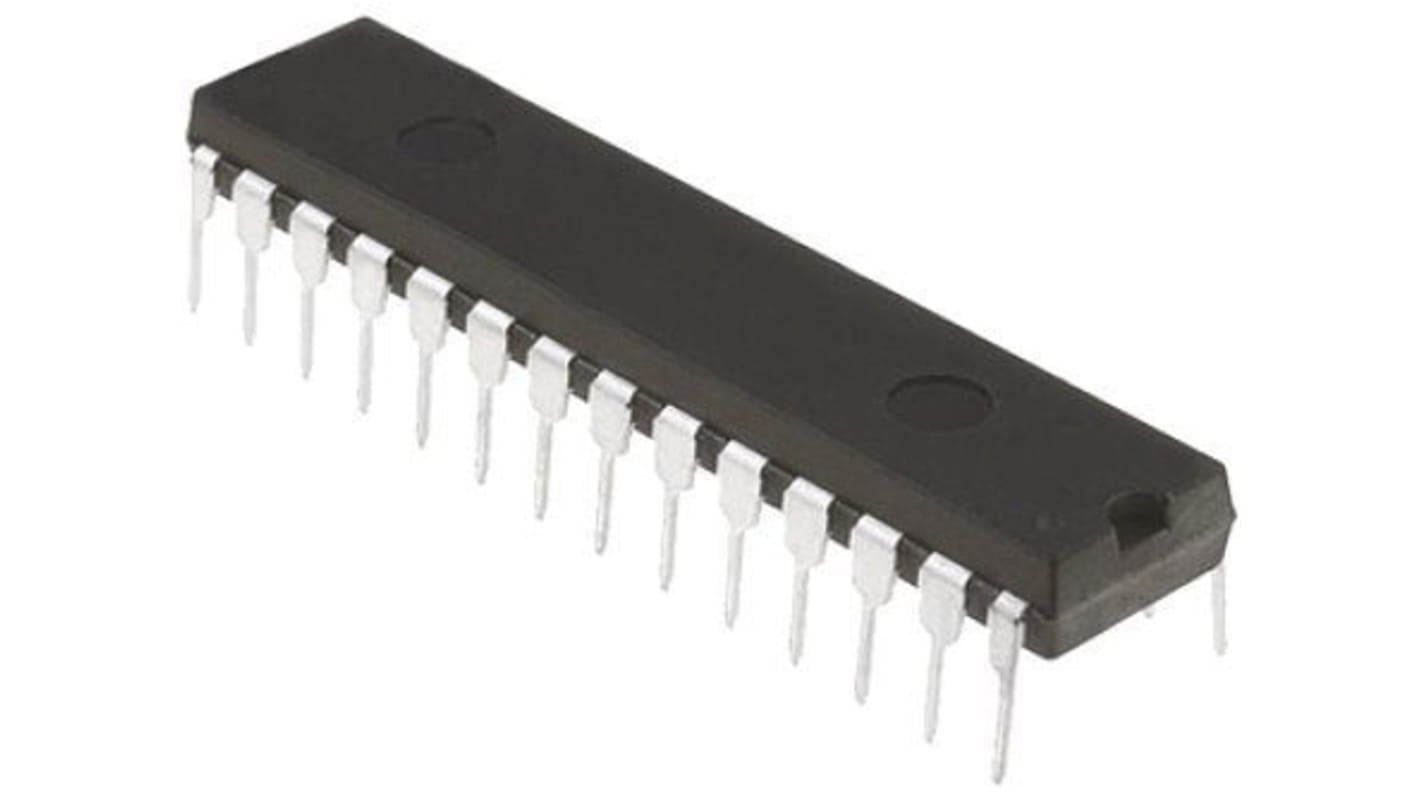

Microchip マイコン, M4K、MIPS32, 40MHz, 256 kB, フラッシュ, 28-Pin PDIP
- RS品番:
- 145-9097
- メーカー型番:
- PIC32MX270F256B-I/SP
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 本(1本15個入り) 小計：*
￥13,354.995
(税抜)
￥14,690.49
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 45 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 15 - 60 | ￥890.333 | ￥13,355 |
| 75 - 135 | ￥881.40 | ￥13,221 |
| 150 - 360 | ￥864.40 | ￥12,966 |
| 375 - 735 | ￥846.533 | ￥12,698 |
| 750 + | ￥829.533 | ￥12,443 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 145-9097
- メーカー型番:
- PIC32MX270F256B-I/SP
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC32MX | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 28 | |
| デバイスコア | M4K、MIPS32 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 256 kB | |
| 最大周波数 | 40MHz | |
| RAMサイズ | 64 kB | |
| USBチャンネル | 1 x OTG | |
| PWMユニット数 | 1 | |
| SPIチャンネル数 | 2 | |
| 標準動作供給電圧 | 2.3 → 3.6 V | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 0 | |
| UARTチャンネル数 | 2 | |
| I2Cチャンネル数 | 2 | |
| 寸法 | 35.6 x 7.5 x 3.8mm | |
| PWM | 5 | |
| 動作温度 Max | +85 °C | |
| 自動車規格 | AEC-Q100 | |
| ADCユニット数 | 1 | |
| 長さ | 35.6mm | |
| ADC数 | 9 x 10ビット | |
| 最大イーサネットチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | RISC | |
| 幅 | 7.5mm | |
| プログラムメモリタイプ | フラッシュ | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 1 | |
| 高さ | 3.8mm | |
| データレート | 25Mbps | |
| 動作温度 Min | -40 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC32MX | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 28 | ||
デバイスコア M4K、MIPS32 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 256 kB | ||
最大周波数 40MHz | ||
RAMサイズ 64 kB | ||
USBチャンネル 1 x OTG | ||
PWMユニット数 1 | ||
SPIチャンネル数 2 | ||
標準動作供給電圧 2.3 → 3.6 V | ||
CANチャンネル数 0 | ||
USARTチャネルの数 0 | ||
UARTチャンネル数 2 | ||
I2Cチャンネル数 2 | ||
寸法 35.6 x 7.5 x 3.8mm | ||
PWM 5 | ||
動作温度 Max +85 °C | ||
自動車規格 AEC-Q100 | ||
ADCユニット数 1 | ||
長さ 35.6mm | ||
ADC数 9 x 10ビット | ||
最大イーサネットチャンネル数 0 | ||
インストラクションセットアーキテクチャ RISC | ||
幅 7.5mm | ||
プログラムメモリタイプ フラッシュ | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 1 | ||
高さ 3.8mm | ||
データレート 25Mbps | ||
動作温度 Min -40 °C | ||
- COO（原産国）:
- TH
PIC32MX1x0/2x0/5x0 32ビットマイクロコントローラ
Microchip製のPIC32シリーズのマイクロコントローラは32ビットMCUで、MIPS microAptiv又はM4Kコアに加えて、組み込み用途に最適な各種の統合ツールを搭載しています。 これらのデバイスは高性能を発揮するので、インパクトの強いグラフィックス / ユーザーインターフェイス、イーサネット / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオなどの高度な用途に適しています。
PIC32Mx1x0/2x0/5x0ファミリのマイクロコントローラは、Microchip製のMIPS32® M4K®コアをベースにしており、最大83 DMIPS、最大512 KBのフラッシュプログラムメモリ及び最大64 KBのRAMを搭載するバージョンが用意されています。
PIC32Mx1x0/2x0/5x0ファミリのマイクロコントローラは、Microchip製のMIPS32® M4K®コアをベースにしており、最大83 DMIPS、最大512 KBのフラッシュプログラムメモリ及び最大64 KBのRAMを搭載するバージョンが用意されています。
マイクロコントローラの機能
CPUクロック速度: 最大50 MHz
コードのサイズを最大で40 %縮小するMIPS16e®モード
複数の電源管理モード
構成可能なウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
コードのサイズを最大で40 %縮小するMIPS16e®モード
複数の電源管理モード
構成可能なウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機能
ペリフェラルピン選択(PPS)
10ビット、1 Msps A/Dコンバータ(ADC)モジュール – モデルによって9 → 48チャンネル
アナログコンパレータ – 2 → 3(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
リアルタイムクロック及びカレンダー(RTCC)モジュール
5個の出力比較(OC)及び5個の入力比較(IC)モジュール
4つのダイレクトメモリアクセス(DMA)チャンネル
10ビット、1 Msps A/Dコンバータ(ADC)モジュール – モデルによって9 → 48チャンネル
アナログコンパレータ – 2 → 3(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
リアルタイムクロック及びカレンダー(RTCC)モジュール
5個の出力比較(OC)及び5個の入力比較(IC)モジュール
4つのダイレクトメモリアクセス(DMA)チャンネル
オーディオ / グラフィック / タッチHMI機能
データ通信 – I2S、LJ、RJ、及びDSPモード
制御インターフェイス – SPI及びI2C
マスタクロック – 分数周波数の生成向け USBクロックと同期可能で、ランタイムにチューニング可能
充電時間測定ユニット(CTMU) – 一部のモデル
制御インターフェイス – SPI及びI2C
マスタクロック – 分数周波数の生成向け USBクロックと同期可能で、ランタイムにチューニング可能
充電時間測定ユニット(CTMU) – 一部のモデル
通信インターフェイスの機能
USB 2.0対応フルスピード(OTG)コントローラ – モデルによって異なる
2個のUARTモジュール – LIN 2.0プロトコル及びIrDA®
2個の4線式SPIモジュール
2個のI2Cモジュール、SMBus対応
パラレルマスタポート(PMP)
2個のUARTモジュール – LIN 2.0プロトコル及びIrDA®
2個の4線式SPIモジュール
2個のI2Cモジュール、SMBus対応
パラレルマスタポート(PMP)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
