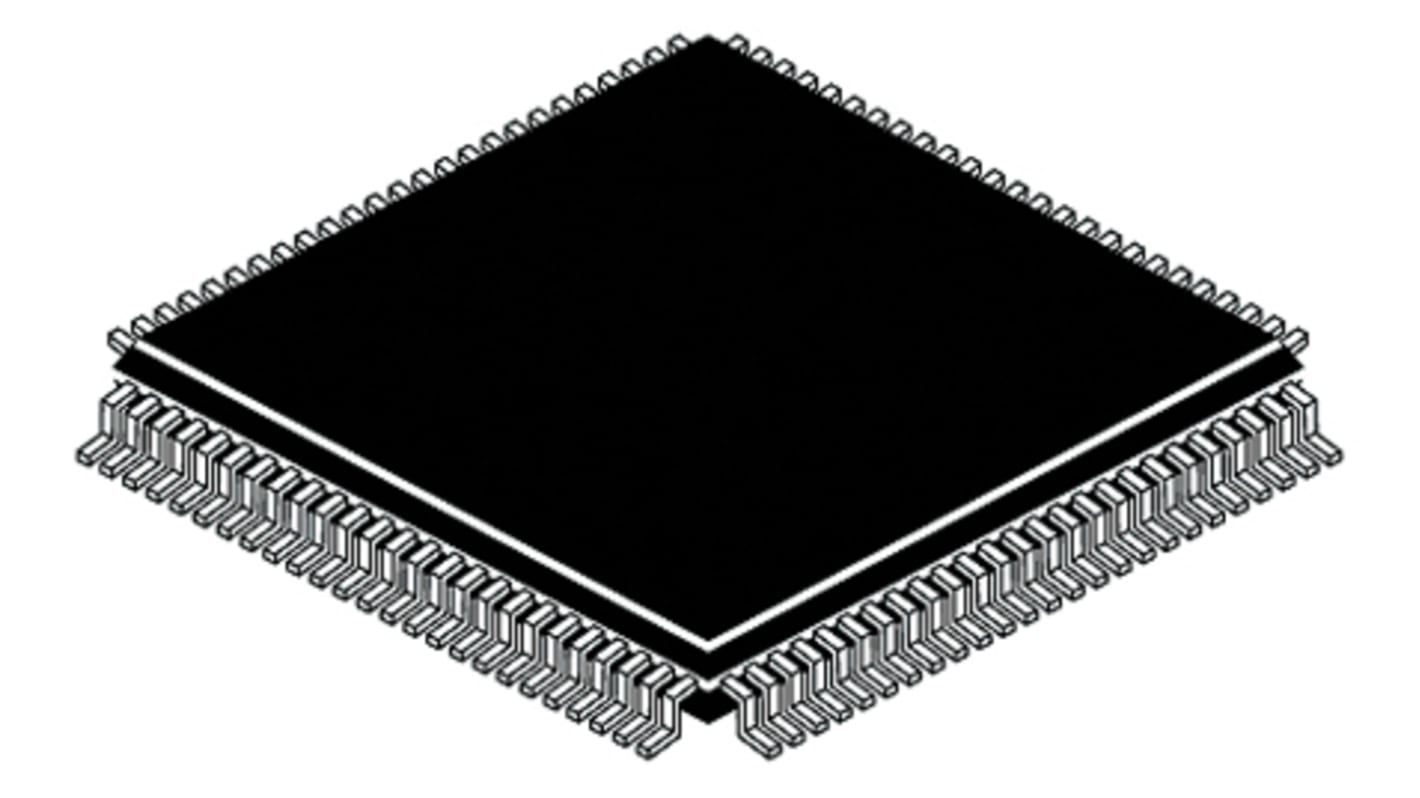

Microchip マイコン, M4K、MIPS32, 40MHz, 256 kB, フラッシュ, 100-Pin TQFP
- RS品番:
- 869-6157
- メーカー型番:
- PIC32MX550F256L-I/PT
- メーカー/ブランド名:
- Microchip
1個小計：*
￥932.00
(税抜)
￥1,025.20
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 679 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥932 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 869-6157
- メーカー型番:
- PIC32MX550F256L-I/PT
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC32MX | |
| パッケージタイプ | TQFP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 100 | |
| デバイスコア | M4K、MIPS32 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 256 kB | |
| 最大周波数 | 40MHz | |
| RAMサイズ | 32 kB | |
| USBチャンネル | 1 x OTG | |
| SPIチャンネル数 | 4 | |
| CANチャンネル数 | 1 | |
| 標準動作供給電圧 | 2.3 → 3.6 V | |
| USARTチャネルの数 | 0 | |
| UARTチャンネル数 | 5 | |
| I2Cチャンネル数 | 2 | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| プログラムメモリタイプ | フラッシュ | |
| PWM | 5 | |
| 寸法 | 12 x 12 x 1.05mm | |
| 幅 | 12mm | |
| データレート | 25Mbps | |
| 高さ | 1.1mm | |
| LINチャネルの数 | 1 | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| 動作温度 Min | -40 °C | |
| インストラクションセットアーキテクチャ | RISC | |
| 最大イーサネットチャンネル数 | 0 | |
| ADC数 | 48 x 10 ビット | |
| 長さ | 12mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC32MX | ||
パッケージタイプ TQFP | ||
実装タイプ 表面実装 | ||
ピン数 100 | ||
デバイスコア M4K、MIPS32 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 256 kB | ||
最大周波数 40MHz | ||
RAMサイズ 32 kB | ||
USBチャンネル 1 x OTG | ||
SPIチャンネル数 4 | ||
CANチャンネル数 1 | ||
標準動作供給電圧 2.3 → 3.6 V | ||
USARTチャネルの数 0 | ||
UARTチャンネル数 5 | ||
I2Cチャンネル数 2 | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
プログラムメモリタイプ フラッシュ | ||
PWM 5 | ||
寸法 12 x 12 x 1.05mm | ||
幅 12mm | ||
データレート 25Mbps | ||
高さ 1.1mm | ||
LINチャネルの数 1 | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
動作温度 Min -40 °C | ||
インストラクションセットアーキテクチャ RISC | ||
最大イーサネットチャンネル数 0 | ||
ADC数 48 x 10 ビット | ||
長さ 12mm | ||
PIC32MX1 x 0 / 2 x 0 / 5 x 0 32ビットマイクロコントローラ
MicrochipのPIC32シリーズマイクロコントローラは、MIPS microAptiv又はM4Kコアを備えた32ビットMCUで、組み込みアプリケーションに必要な組み込みツールの全シリーズを組み合わせています。これらのデバイスが提供する高性能は、高インパクトグラフィック / ユーザーインターフェイス、イーサネット / USB / CAN 接続、マルチタスク組み込み制御、高性能オーディオなどの高度な用途に適しています。
PIC32Mx1x0/2x0/5x0ファミリのマイクロコントローラは、MicrochipのMIPS32® M4K®コアをベースにしており、最大83 DMIPSを実現し、最大512 Kbyteのフラッシュプログラムメモリと最大64 KbyteのRAMを実現します。
マイクロコントローラ機能
最大50 MHz CPU速度
MIPS16e®モードで最大40 %小型コードサイズ
複数の電源管理モード
構成可能なウォッチドッグタイマ(WDT)
インサーキットシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD)
周辺機器
周辺機器ピンセレクト(PPS)
10ビット1 Mspsアナログ-デジタルコンバータ(ADC)モジュール - モデルに応じて9 → 48チャンネル
アナログコンパレータ – モデルに応じて2 → 3個
5つの16ビットタイマ
32ビットタイマ x 2
リアルタイムクロック及びカレンダー(RTCC)モジュール
5つの出力比較(OC)及び5つの入力比較(IC)モジュール
4つのダイレクトメモリアクセス(DMA)チャンネル
オーディオ / グラフィック / タッチHMI機能
データ通信 - I2S、LJ、RJ、DSPモード
制御インターフェイス - SPI及びI2C
マスタクロック - 分数クロック周波数の生成用。USBクロックと同期可能、ランタイムでチューニング可能
充電時間測定ユニット(CTMU) - 一部のモデルで使用可能
通信インターフェイスの特長
USB 2.0準拠のフルスピードオンザゴー(OTG)コントローラ - モデルによって異なる
2つのUARTモジュール - LIN 2.0プロトコルとIrDA®をサポート
4線SPIモジュール x 2
SMBusサポート付きの2つのI2Cモジュール
パラレルマスタポート(PMP)
高性能32ビットマイクロコントローラ: 高インパクトグラフィック / ユーザーインターフェイス、イーサネット / USB / CAN 接続、マルチタスク組み込み制御、高性能オーディオ
