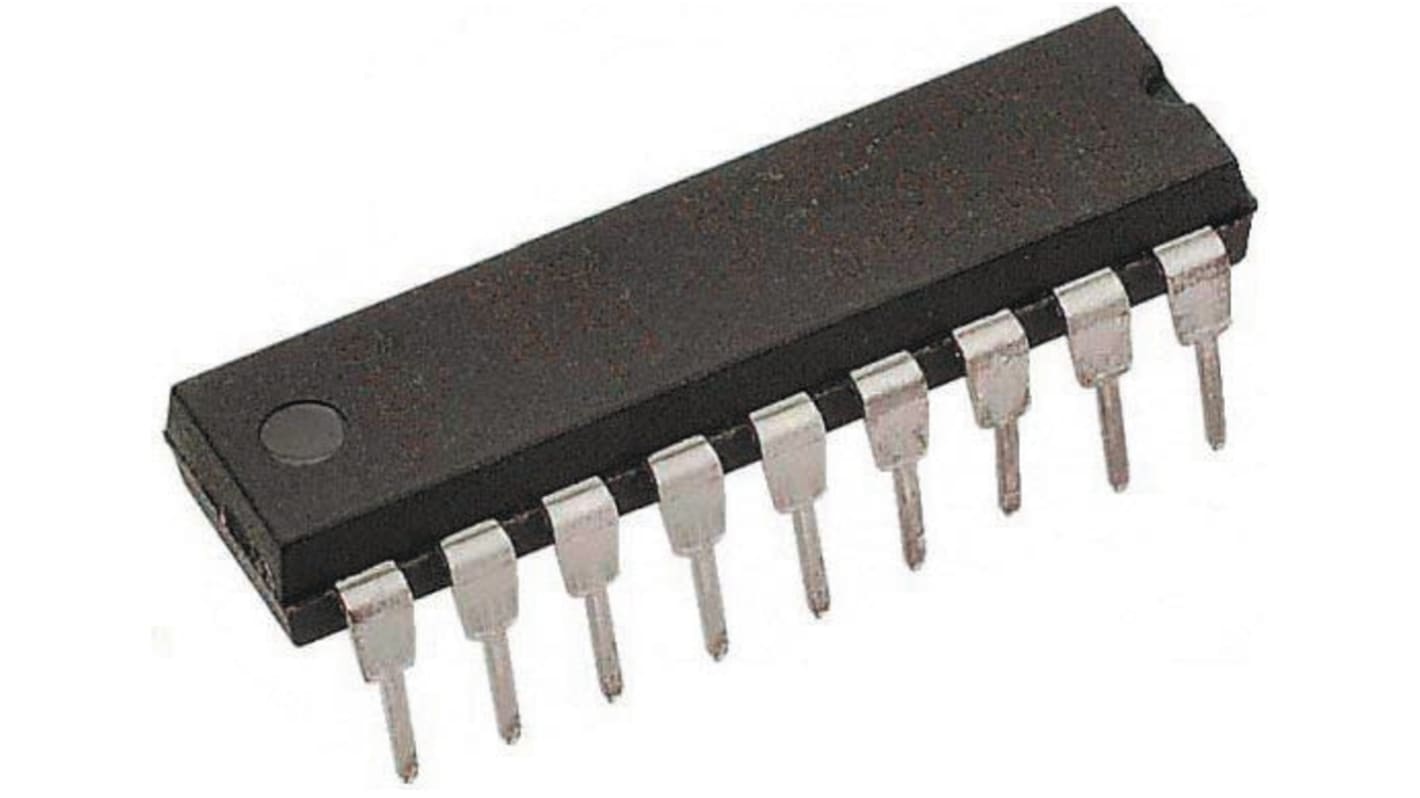

Microchip マイコン, 18-Pin PDIP PIC16F88-E/P
- RS品番:
- 145-9378
- メーカー型番:
- PIC16F88-E/P
- メーカー/ブランド名:
- Microchip
94 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は25個
¥1,049.24
(税抜)
¥1,154.16
(税込)
個 | 単価 | 1チューブあたりの価格* |
---|---|---|
25 - 100 | ¥1,049.24 | ¥26,231.00 |
125 - 225 | ¥1,028.24 | ¥25,706.00 |
250 - 600 | ¥1,007.64 | ¥25,191.00 |
625 - 1225 | ¥987.52 | ¥24,688.00 |
1250 + | ¥967.76 | ¥24,194.00 |
* 購入単位ごとの価格
- RS品番:
- 145-9378
- メーカー型番:
- PIC16F88-E/P
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報
PIC16F87 / 88 8 ビットフラッシュマイクロコントローラ
マイクロチップ製マイクロコントローラPIC16Fシリーズは、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャに多種類のピンとパッケージオプションを組み込む8ビットMCUです。 ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。
PIC16F87 / 88 ファミリのマイクロコントローラは、 8 段のハードウェアスタックと 35 個の命令を備えた Microchip のミッドレンジコアをベースにしています。これらの MCU は、最大 5 MIPS で動作し、 7 KB のプログラムメモリ、 368 バイトの RAM 、 256 バイトの EEPROM を備えています。構成可能な発振器をオンボードに搭載しています。
PIC16F87 / 88 ファミリのマイクロコントローラは、 8 段のハードウェアスタックと 35 個の命令を備えた Microchip のミッドレンジコアをベースにしています。これらの MCU は、最大 5 MIPS で動作し、 7 KB のプログラムメモリ、 368 バイトの RAM 、 256 バイトの EEPROM を備えています。構成可能な発振器をオンボードに搭載しています。
マイクロコントローラ機能
20 MHz (最大)CPU 速度
35種類の命令
8段のハードウェアスタック
出力レンジは8MHzから31MHzまで任意に選択可能
I/O ピン x 16
パワーオンリセット( POR )
ブラウンアウトリセット( BOR )
ウォッチドッグタイマ( WDT )
インサーキットシリアルプログラミング( ICSP )
インサーキット デバッグ(ICD)
35種類の命令
8段のハードウェアスタック
出力レンジは8MHzから31MHzまで任意に選択可能
I/O ピン x 16
パワーオンリセット( POR )
ブラウンアウトリセット( BOR )
ウォッチドッグタイマ( WDT )
インサーキットシリアルプログラミング( ICSP )
インサーキット デバッグ(ICD)
周辺機器
1 チャンネル 10 ビット A/D コンバータ( ADC )– PIC16F88 モデルのみ
キャプチャ / コンペア / PWM ( CCP )モジュール
8 ビットタイマ x 2
16 ビットタイマ x 1
SPIとI2Cを備えた同期式シリアルインターフェース(SSP)
アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ( AUSART )
キャプチャ / コンペア / PWM ( CCP )モジュール
8 ビットタイマ x 2
16 ビットタイマ x 1
SPIとI2Cを備えた同期式シリアルインターフェース(SSP)
アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ( AUSART )
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 18 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 7 KB |
最大周波数 | 20MHz |
RAMサイズ | 368 B |
USBチャンネル | 0 |
PWMユニット数 | 1 x 10 bit |
SPIチャンネル数 | 1 |
I2Cチャンネル数 | 1 |
USARTチャネルの数 | 1 |
UARTチャンネル数 | 1 |
標準動作供給電圧 | 2 → 5.5 V |
CANチャンネル数 | 0 |
ADC数 | 7 x 10ビット |
長さ | 23.37mm |
動作温度 Max | +125 °C |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
ADCユニット数 | 1 |
最大イーサネットチャンネル数 | 0 |
幅 | 0.280インチ |
LINチャネルの数 | 0 |
寸法 | 0.92 x 0.28 x 0.195インチ |
高さ | 4.95mm |
プログラムメモリタイプ | フラッシュ |
イーサネットチャンネル数 | 0 |
PWM | 1 (CCP) (10ビット) |
PCIチャンネル数 | 0 |
