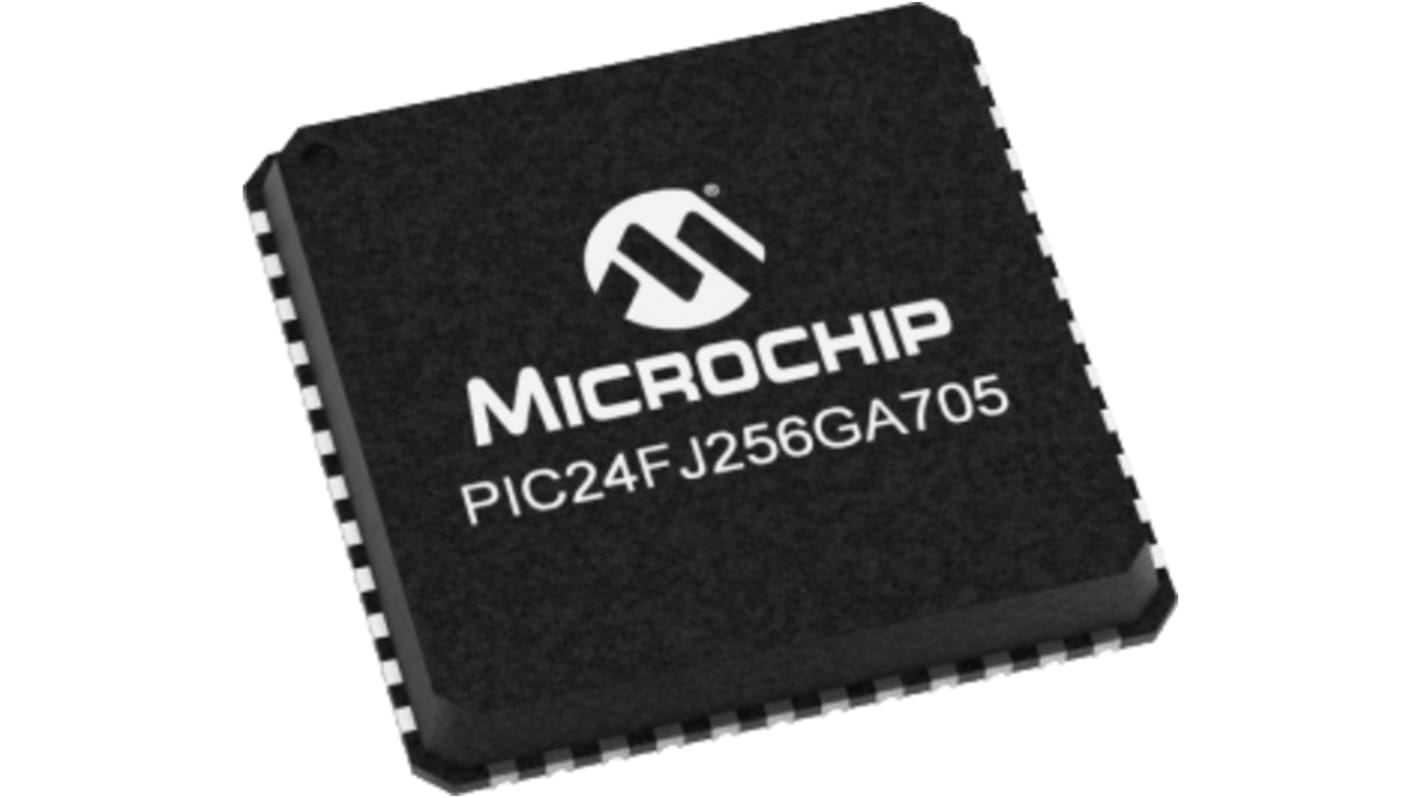

Microchip マイコン, 48-Pin UQFN PIC24FJ256GA705-I/M4
RS品番:
146-8890
メーカー型番:
PIC24FJ256GA705-I/M4
メーカー/ブランド名:
Microchip
データシート (2)
マイクロコントローラ・マイコン の一覧へ
550 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は5個
¥348.60
(税抜)
¥383.46
(税込)
個
単価
購入単位毎合計*
5 - 5
¥348.60
¥1,743.00
10 +
¥338.40
¥1,692.00
* 購入単位ごとの価格
梱包形態
個包装
プロダクションパッケージ(返品不可)
RS品番:
146-8890
メーカー型番:
PIC24FJ256GA705-I/M4
メーカー/ブランド名:
Microchip
その他
詳細情報
仕様
RoHSステータス: 適合
PIC24F 16ビットマイクロコントローラは、最大256 kBのECCフラッシュ、16 kBのRAM、eXtreme Low Powerを特長としています。また、12ビットADC @ 200 ksps、最大14のアナログ入力、3つのコンパレータ、タッチアプリケーション用のCTMUを備えています。
モディファイドハーバードアーキテクチャ
最高動作速度: 16 MIPS @ 32 MHz
8 MHz内蔵発振器:
96 MHz PLLオプション
複数クロック分割オプション
高速起動
Cコンパイラ用に最適化されたアーキテクチャ
最大14チャンネルのソフトウェア選択可能な10 / 12ビットA/Dコンバータ:
12ビット、200 kspsの変換速度(シングルサンプル / ホールド)
スリープモード動作
チャージポンプにより低AVDDでの動作に対応
バンドギャップリファレンス入力機能
ウィンドウ型しきい値比較機能
自動スキャン機能
入力が多重化されたアナログコンパレータ x 3
設定可能なVLVDレベルの上 / 下でLVD割り込み
充電時間測定ユニット(CTMU):
静電容量及び時間の測定が可能
スリープモードで動作
低消費電力の特長
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
ファミリー名
PIC24
パッケージタイプ
UQFN
実装タイプ
表面実装
ピン数
48
デバイスコア
32 bit CPU
データバス幅
32bit
プログラムメモリサイズ
256 kB
最大周波数
32MHz
RAMサイズ
16 kB
USBチャンネル
0
PWMユニット数
1
SPIチャンネル数
3
標準動作供給電圧
2 → 3.6 V
USARTチャネルの数
2
CANチャンネル数
0
UARTチャンネル数
2
I2Cチャンネル数
2
PCIチャンネル数
0
プログラムメモリタイプ
フラッシュ
PWM
1 (3チャネル)
寸法
6 x 6 x 0.55mm
データレート
4Mbit/s
幅
6mm
高さ
0.55mm
ADC数
14 x 10 / 12 ビット
長さ
6mm
動作温度 Max
+85 °C
ADCユニット数
1
イーサネットチャンネル数
0
LINチャネルの数
2
動作温度 Min
-40 °C
最大イーサネットチャンネル数
0
インストラクションセットアーキテクチャ
MIPS32
