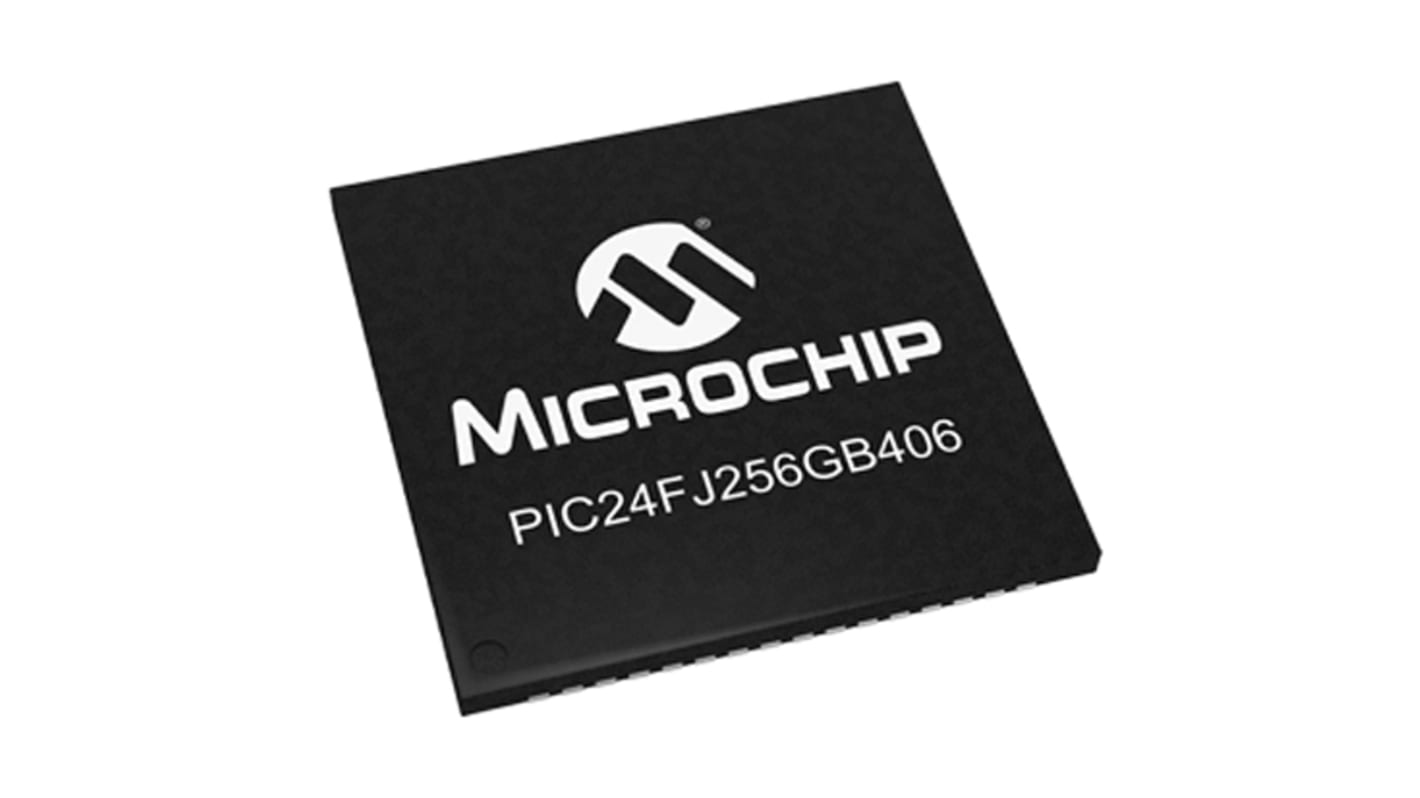

Microchip マイコン, PIC24F CPU, 32MHz, 256 kB, フラッシュ, 64-Pin QFN

Microchip PIC24FJxxxGA / GB406 / 410 / 412ファミリのマイクロコントローラは多様なペリフェラルを使用できる16ビットデバイスで、セキュアなデータ転送と保管を必要とする用途に適しています。 オンボードの暗号化エンジン、eXtreme低電力(XLP)機能、LCDディスプレイコントローラUSB On-The-Goなどを特長としています。

ライブアップデート機能を備えたデュアルパーティションフラッシュは、特に注目する必要があります。これにより、MCUは2つの独立したソフトウェアアプリケーション(ブートローダーを含む)を保持できます。 さらに、この機能を使用することで、1つのパーティションをプログラムしながら、他のパーティションで別のアプリケーションコードを実行できるようになります。

モディファイドハーバードアーキテクチャ
最高動作速度: 16 MIPS @ 32 MHz
17ビット x 17ビット単一サイクルのハードウェア分数 / 整数乗算器
32ビット x 16ビットのハードウェア除算器
16 x 16ビットの作業レジスタアレイ

CPUの介入なしでNIST標準暗号化 / 復号化操作を実行
128、192、256ビットに対するAES暗号化サポート
DES / 3DES暗号化サポート
ECB、CBC、OFB、CTR、CFB128モードをサポート
プログラム的に安全なOTPアレイでキーストレージ
真の乱数発生
バッテリバックアップRAMキーストレージ

ブートローダーを含む、2つの独立したソフトウェアアプリケーションを保持可能
1つのパーティションのプログラムと同時に、他のパーティションで別のアプリケーションコードの実行が可能
アクティブパーティションの間でのランタイム切り替えが可能

複数の電源管理オプション
低クロック速度へのオンザフライスイッチングに対応する代替クロックモード
ディープスリープ時に超低電流消費: WDT 650 nA @ 2 V(代表値)、RTCC 650 nA @ 32 kHz 2 V(代表値)、ディープスリープ電流、60 nA(代表値)
実行モード: 160 μA/MHz

10 / 12ビット200 / 500 ksps A/Dコンバータ(ADC) – 16又は24チャンネル
10ビット 1 Msps D/Aコンバータ(DAC)
3個の拡張型アナログコンパレータ
静電容量型タッチセンサ用の充電時間測定ユニット(CTMU)
LCDディスプレイコントローラ
最高5個の外部割り込みソース
ペリフェラルピン選択(PPS)
6チャンネルのダイレクトメモリアクセス(DMA)
5つの16ビットタイマ / カウンタ(プリスケーラ付き) - 32ビットタイマ / カウンタとペアリングが可能
6個の入力キャプチャモジュール(それぞれ専用の16ビットタイマを搭載)
6個の出力比較 / PWMモジュール(それぞれ専用の16ビットタイマを搭載)
4個のシングル出力CCP (SCCP)及び3個のマルチ出力CCP (MCCP)モジュール
拡張型パラレルマスタ / スレーブポート(EPMP / EPSP)
ハードウェアリアルタイムクロック及びカレンダー(RTCC)
USB v2.0 On-The-Go (OTG)準拠モジュール
4個の3線 / 4線SPIモジュール
3個のI2Cモジュール
6個のUARTモジュール
プログラム可能な32ビット巡回冗長検査(CRC)発生器
4個の設定可能なロジックセル(CLC)

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
