すべて選択	製品情報	内容
	ブランド	Microchip
	ファミリー名	PIC16
	パッケージタイプ	TQFP
	実装タイプ	表面実装
	ピン数	64
	デバイスコア	8ビットCPU
	データバス幅	8bit
	プログラムメモリサイズ	14 kB
	最大周波数	32MHz
	RAMサイズ	1.024 kB
	USBチャンネル	0
	PWMユニット数	1 x 10 bit
	SPIチャンネル数	1
	I2Cチャンネル数	1
	UARTチャンネル数	0
	CANチャンネル数	0
	USARTチャネルの数	2
	標準動作供給電圧	2.3 → 5.5 V
	長さ	10mm
	ADC数	45 x 12 ビット
	最大イーサネットチャンネル数	0
	インストラクションセットアーキテクチャ	RISC
	PCIチャンネル数	0
	動作温度 Min	-40 °C
	イーサネットチャンネル数	0
	プログラムメモリタイプ	フラッシュ
	動作温度 Max	+85 °C
	ADCユニット数	1
	LINチャネルの数	0
	高さ	1.05mm
	幅	10mm
	寸法	10 x 10 x 1.05mm
	PWM	1 (2 x 10ビット)

	すべて選択
	ブランド Microchip
	ファミリー名 PIC16
	パッケージタイプ TQFP
	実装タイプ表面実装
	ピン数 64
	デバイスコア 8ビットCPU
	データバス幅 8bit
	プログラムメモリサイズ 14 kB
	最大周波数 32MHz
	RAMサイズ 1.024 kB
	USBチャンネル 0
	PWMユニット数 1 x 10 bit
	SPIチャンネル数 1
	I2Cチャンネル数 1
	UARTチャンネル数 0
	CANチャンネル数 0
	USARTチャネルの数 2
	標準動作供給電圧 2.3 → 5.5 V
	長さ 10mm
	ADC数 45 x 12 ビット
	最大イーサネットチャンネル数 0
	インストラクションセットアーキテクチャ RISC
	PCIチャンネル数 0
	動作温度 Min -40 °C
	イーサネットチャンネル数 0
	プログラムメモリタイプフラッシュ
	動作温度 Max +85 °C
	ADCユニット数 1
	LINチャネルの数 0
	高さ 1.05mm
	幅 10mm
	寸法 10 x 10 x 1.05mm
	PWM 1 (2 x 10ビット)

PIC16(L)F19196マイクロコントローラは、eXtreme Low Power (XLP) LCDドライブと、コア独立ペリフェラル及びインテリジェントなアナログペリフェラルとを組み合わせた製品です。この製品は、内蔵チャージポンプ、バックライト照明用の高電流I/Oドライブ、リアルタイムクロック / カレンダー(RTCC)のバッテリバックアップを備えているので、特にバッテリ駆動のLCD用途に適しています。HFINTOSCのアクティブクロックチューニングで、電圧と温度に対して正確なクロックソースを提供します。このファミリは12ビットADC2自動静電容量分圧器(CVD)技術を採用し、高度なタッチセンシング、平均、フィルタリング、オーバーサンプリング、自動しきい値比較に使用します。

フラッシュメモリ: 14KB
DataEE: 256 b
RAM: 1024
LCDセグメント: 最大360
LCDチャージポンプ
バイアス発生器
内部精密発振器

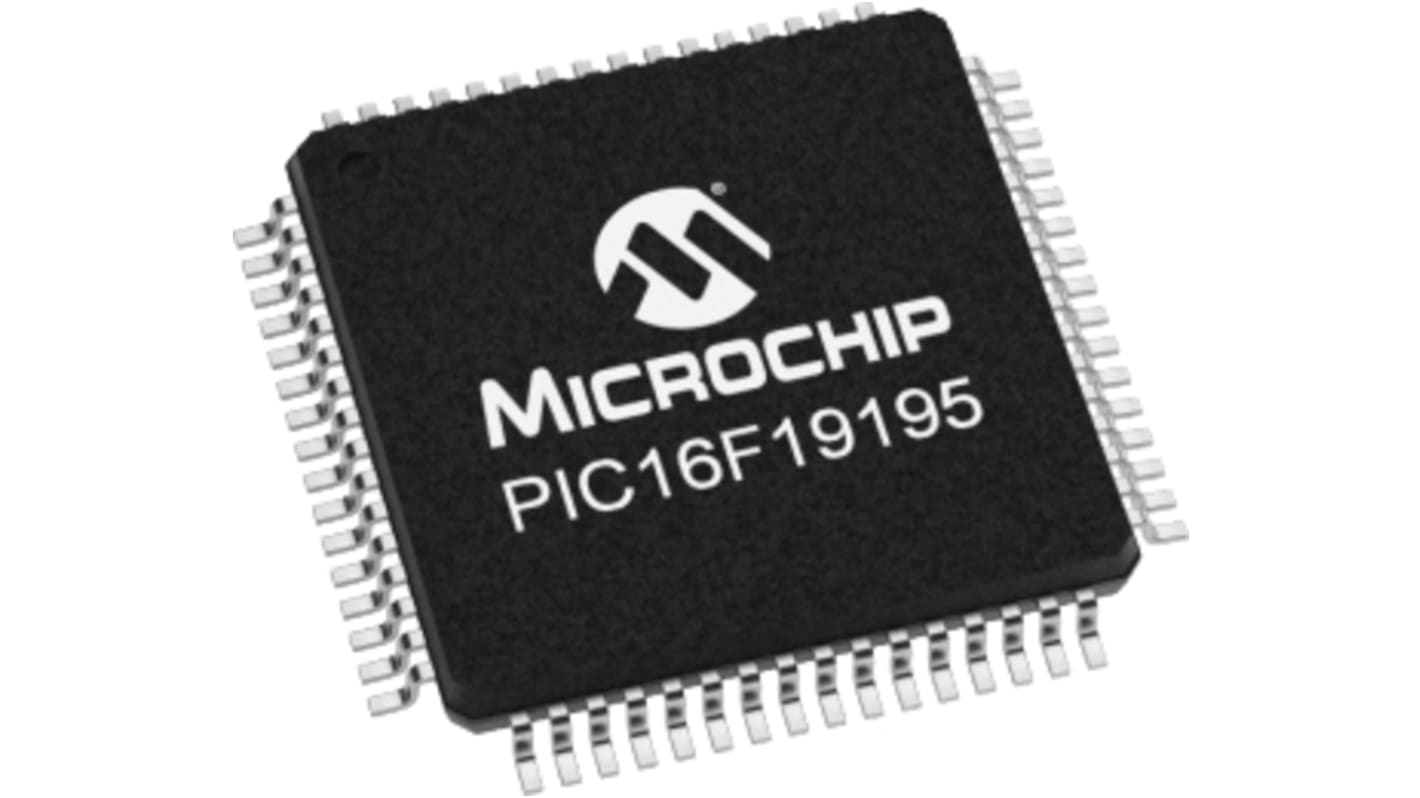

Microchip マイコン, 8ビットCPU, 32MHz, 14 kB, フラッシュ, 64-Pin TQFP
